Detaillierte Datenaufzeichnung

Alle Betriebsdaten des Regelsystems mit Systemregler CW400 o. HPC400 werden über Zeit aufgezeichnet und lassen sich in übersichtlicher Form grafisch darstellen. Du kannst das Heizsystem deines Kunden effizient optimieren oder zum Zeitpunkt einer Störung schnell analysieren. Alle notwendigen Informationen zum Wärmeerzeuger, Kältekreis, Pufferspeicher, der Warmwasserbereitung oder den Heizkreisen werden transparent angezeigt.

Nachfolgende rechtliche und technische Voraussetzungen müssen gegeben sein:
Rechtliche Voraussetzungen: Einwilligung des Endkunden muss "Analysieren und Ändern …" umfassen.
Technische Voraussetzungen: EMS Systemregler wie CW400, HPC 400 und ein Internet-Gateway (integriert oder MB LAN2)

Sind die Voraussetzungen erfüllt, erscheint in den Details zur Anlage im oberen Bereich die Auswahl "Datenlogging". Für die Freischaltung gehe in die Portfolio-Ansicht und wähle die Anlage aus. Öffnen die Seite Datenlogging und starte das Datenlogging Manuell während der Beta-Testphase.

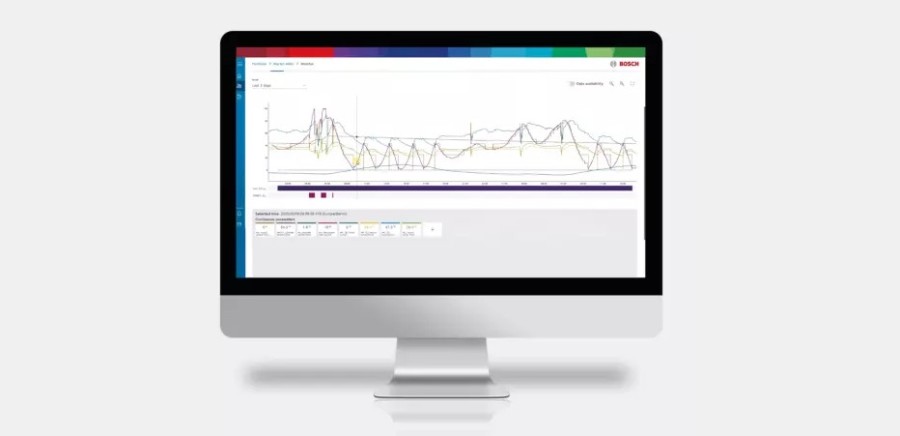

Aktuelle Betriebsdaten, die vor Ort am Regler unter Monitorwerte eingesehen werden können, werden über Zeit aufgezeichnet und können von Überall eingesehen werden. Du kannst mit der Analyse direkt im Büro anfangen. Mit Hilfe der grafischen Darstellung kann das Betriebsverhalten der Heizungsanlage nachvollzogen werden. Du siehst, ob Anpassungen einzelner Parameter das Betriebsverhalten der Heizungsanlage verbessert haben oder kannst im Fehlerfall den Betrieb der Heizungsanlage nachvollziehen.

Die Betriebsdaten, die Du angezeigt bekommst, spiegeln die Kommunikation zwischen den Komponenten eines Heizungssystems wider. Diese Betriebsdaten werden an Bosch übertragen und gespeichert.

Welche Betriebsdaten dir zur Auswahl angeboten werden, ist abhängig von den installierten Komponenten der Heizungsanlage deines Kunden. Die Auswahl beinhaltet gemessene Werte z.B. für die Warmwassertemperatur, Sollwerte z.B. Für die Beheizung der Räume, Statische Informationen, z.B. die Anzahl Heizkreise, Statusmeldungen von Komponenten, z.B. Kompressor an/aus und Fehlermeldungen.

Die Erweiterung zeigt dir bereits vom Start weg eine Auswahl von Daten für die letzten Tage. Natürlich können andere Zeiträume ausgewählt oder die Parameter angepasst werden, die Du analysieren möchtest. Über eine Zoomfunktion kann die Darstellung immer weiter aufgelöst und die Details für deine Analyse nachvollzogen werden. Durch ein- und ausblenden der Parameter im Graph kannst Du dich noch besser auf die wesentlichen Informationen fokussieren.

Unterhalb des Graphs ist die Legende. In der Legende sehen sich die Bezeichnungen der Parameter und die Werte zu genau dem Zeitpunkt, auf dem die Maus gerade zeigt.

Unterhalb des Graphs ist die Legende. Rechts neben den Parametern kann durch Drücken der Plus Taste das Menu zur Parameterauswahl geöffnet werden. Auf der linken Seite ist die Auswahl aller Parameter, auf der rechten Seite die gerade ausgewählten Parameter. Um Parameter in den Graph zu übernehmen den Parameter anwählen und mittels der Pfeile zwischen den Auswahlboxen in die Auswahl übertragen oder von der Auswahl entfernen.

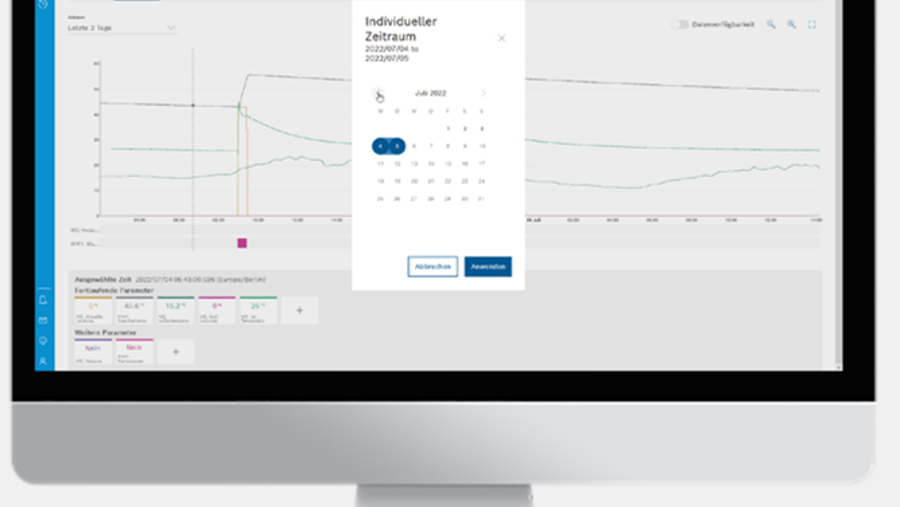

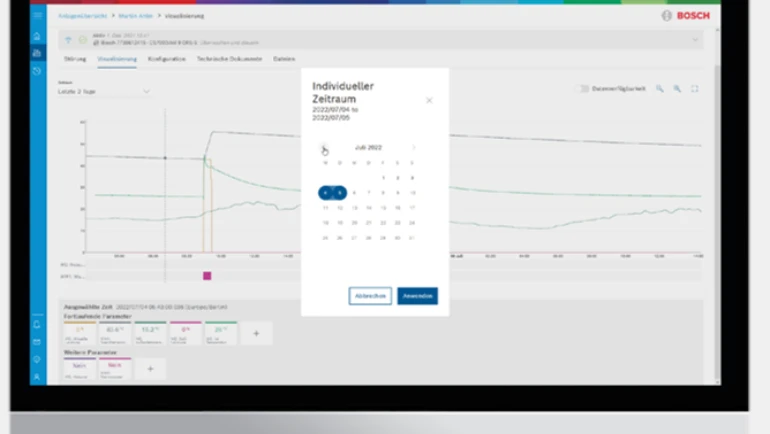

Links oberhalb des Graphs ist das Menu zum Ändern der Zeiträume. Es können vorgegebene Zeiträume ausgewählt oder einen selbstdefinierten Zeitraum in der Kalenderansicht durch Auswahl eines Anfangs- und ein Enddatum vorgenommen werden. 5 Tage können als maximaler Zeitraum für die Analyse ausgewählt werden.

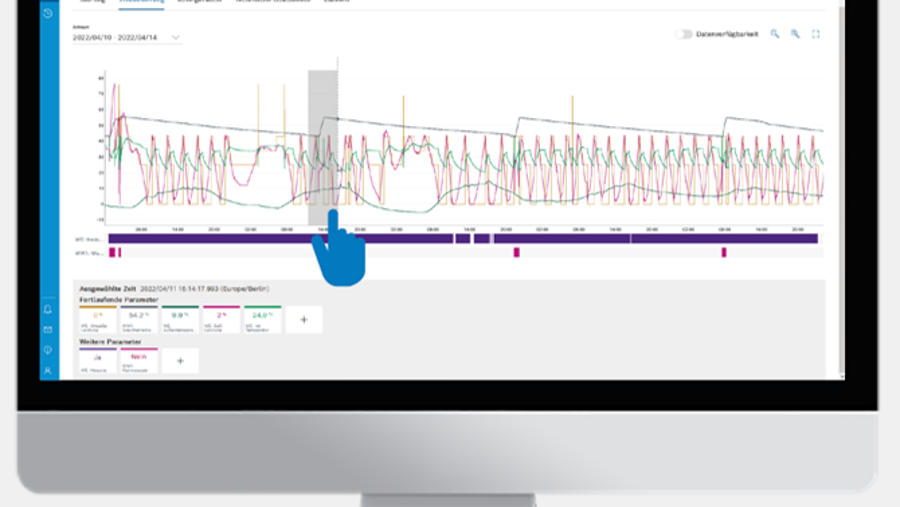

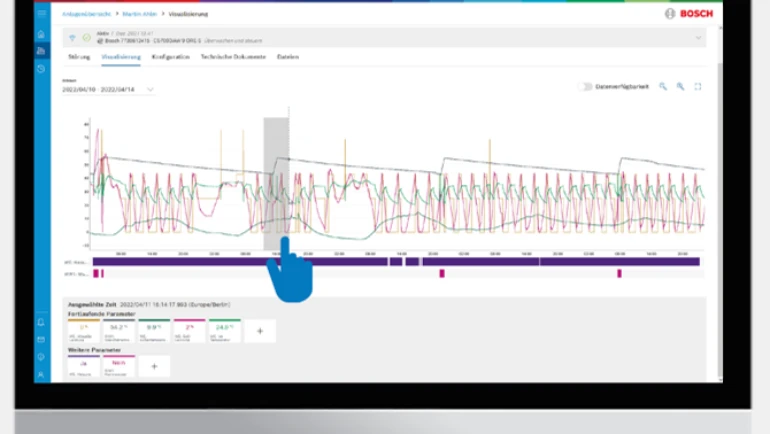

Die Daten sind hochaufgelöst und erlauben eine detaillierte Analyse im Bereich von Sekunden. Wähle mit der Maus den Teil aus, den Du vergrößern möchtest. Nachdem die Maus losgelassen wurde, zeigt die Grafik den Ausschnitt.

Unterhalb des Graphs ist die Legende. Durch Klick auf die Parameter können einzelne Linien aus- oder eingeblendet werden.

Unterhalb des Graphs ist die Legende. In der Legende stehen die Bezeichnung der Parameter und die aktuellen Werte.

Ab dem Zeitpunkt der Aktivierung werden die Betriebsdaten für bis zu 24 Monate gespeichert.

Nachdem das Datenlogging aktiviert wurde, dauert es einige Zeit bis erste Daten angezeigt werden. Falls Du neugierig bist und erste Daten sehen möchtest, versuche es nach etwa 20 Minuten erneut, um erste Daten zu sehen.
