Instalace tepelného čerpadla

Q: Mohu si nainstalovat tepelné čerpadlo sám/sama?

Ne. Zákon vyžaduje, aby vybrané typy tepelných čerpadel instaloval technik certifikovaný pro práci s chladivem.

Komponenty systému tepelného čerpadla
Co je třeba zvážit před instalací tepelného čerpadla?
Různé typy tepelných čerpadel a požadavky na jejich instalaci
Jaké jsou náklady na instalaci jednotlivých typů tepelných čerpadel?
Jak dlouho trvá instalace tepelného čerpadla?
Instalace tepelného čerpadla - časté dotazy
What documents and authorisations are required for the installation of a heat pump?

Komponenty systému tepelného čerpadla

Tepelné čerpadlo je navrženo tak, aby využívalo okolní teplo pro účely vytápění. Bez ohledu na jeho specifický typ se tyto systémy skládají ze tří hlavních prvků:

Systém zdroje tepla, také známý jako kolektorový okruh, odebírá energii z venkovního prostředí, která se používá k vytápění.
Tepelné čerpadlo, základní prvek, přeměňuje toto okolní teplo na využitelnou energii. Tyto komponenty jsou propojeny potrubím jak mezi sebou, tak na přípojky studené a teplé vody. Pro provoz je nutná i elektrická přípojka.
Systém pro rozvod a akumulaci tepla, který distribuuje tepelnou energii po celém domě a v případě potřeby dokáže teplo dočasně akumulovat.

Co je třeba zvážit před instalací tepelného čerpadla?

Tepelné čerpadlo nikdy neinstalujte svépomocí, ale vždy si objednejte odbornou instalatérskou firmu. Před instalací je třeba zkontrolovat, spočítat a vzít v úvahu řadu aspektů. Zejména chyby v projektu mohou způsobit neefektivní provoz tepelného čerpadla. V nejhorším případě neposkytuje požadovaný topný výkon nebo způsobuje nadměrnou spotřebu energie. I ve fázi projektu je proto vhodné se poradit s odborníkem - projekční firmou.

Různé typy tepelných čerpadel a požadavky na jejich instalaci

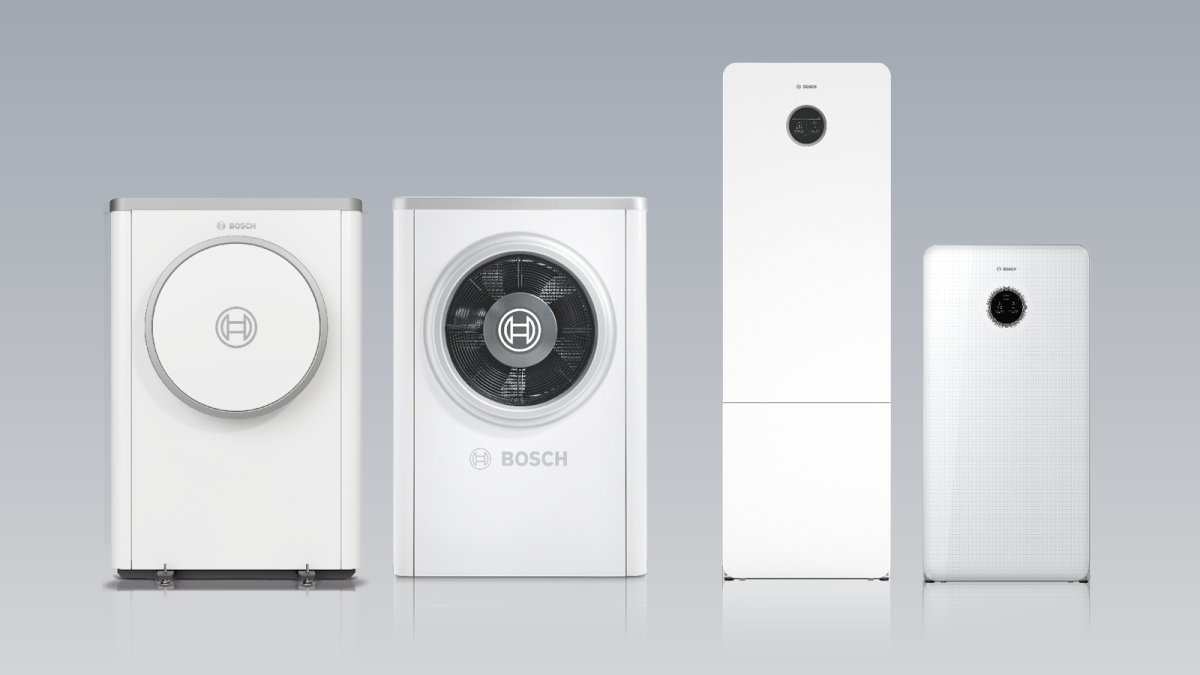

Existují tři hlavní typy tepelných čerpadel, které se výrazně liší v náročnosti instalace:

Poptat tepelné čerpadlo Bosch

Instalace tepelných čerpadel vzduch / voda: snadná instalace a údržba

Tepelná čerpadla vzduch / voda odebírají teplo z okolního vzduchu. Tento vzduch je nasáván a přeměňován na využitelné teplo prostřednictvím chladivového okruhu. Každé tepelné čerpadlo potřebuje přístup ke svému zdroji energie. U tepelných čerpadel vzduch / voda je ideální instalovat je mimo obytný dům. Proto se často skládají z vnitřní a venkovní jednotky, která se instaluje venku. Teplo je předáváno dobře izolovaným potrubím z venkovní jednotky do vnitřní jednotky, která je uvnitř v domě, a dále rozvedeno do topného systému.

Fáze projektu tepelného čerpadla vzduch / voda:

Velikost tepelného čerpadla: Výběr správné velikosti (správného výkonu) tepelného čerpadla vzduch / voda je zásadní pro účinnost a efektivitu celého topného systému budovy. Příliš velké nebo příliš malé tepelné čerpadlo může výrazně snížit energetickou účinnost a vést ke zbytečným dodatečným nákladům.

Místo instalace: Při plánování a instalaci tepelného čerpadla vzduch / voda hraje místo instalace zásadní roli. Umístění ovlivňuje nejen účinnost tepelného čerpadla, ale také jeho provozní dobu a hlučnost. Zde jsou další důležité aspekty, které je třeba vzít v úvahu při výběru místa:

Přístup k venkovnímu vzduchu: Vzhledem k tomu, že tepelná čerpadla vzduch / voda odebírají teplo z venkovního vzduchu, je nezbytné je instalovat na místě, které umožňuje neomezený přístup vzduchu. Volná otevřená poloha, daleko od překážek, jako jsou stromy nebo zdi, zajišťuje účinnou cirkulaci vzduchu.

Blízkost domu: Blízkost vytápěné budovy je důležitá pro minimalizaci tepelných ztrát. Čím kratší potrubí, tím menší tepelné ztráty při dopravě ohřáté vody do objektu.

Generování hluku: Tepelná čerpadla vzduch / voda vytvářejí při provozu hluk. Místo instalace by proto mělo být zvoleno tak, aby hladina hluku neobtěžovala obyvatele nebo okolí. Je vhodné umístit jej na stranu domu odvrácenou od sousedních nemovitostí.
Ochrana před povětrnostními vlivy: Přestože jsou tepelná čerpadla vzduch / voda určena pro venkovní použití, je vhodné je do určité míry chránit před extrémními povětrnostními podmínkami. Zastřešený, ale ne zcela uzavřený prostor může prodloužit životnost čerpadla a zároveň zajistit dobrou cirkulaci vzduchu.
Snadný přístup při údržbě: Místo instalace by mělo být zvoleno tak, aby byl k dispozici dostatečný prostor pro údržbu. Snadno přístupné místo usnadňuje pravidelnou kontrolu a údržbu čerpadla.
Estetické aspekty: Svou roli hraje také vzhled. Místo instalace by mělo být zvoleno tak, aby tepelné čerpadlo nenarušovalo vnější vzhled domu nebo harmonicky zapadalo do okolí.

Fáze instalace tepelného čerpadla vzduch / voda

Instalace tepelného čerpadla vzduch / voda je systematický proces, který vyžaduje pečlivý projekt a realizaci. Zde je přehled základních kroků při instalaci tepelného čerpadla:

Předběžná kontrola a projekt: Před zahájením vlastní instalace se provede podrobná kontrola stavu budovy. Ta zahrnuje posouzení izolace, stanovení požadavků na vytápění a kontrolu stávajícího topného systému. Důležité je také určit optimální místo instalace tepelného čerpadla.
Příprava místa instalace: Vybrané místo musí být připraveno. To obvykle zahrnuje položení stabilního a rovného základu. Tento základ musí být nosný, aby bezpečně unesl tepelné čerpadlo.
Instalace venkovní jednotky: Venkovní jednotka tepelného čerpadla vzduch / voda se instaluje na připravený základ. Jedná se o tu část tepelného čerpadla, která nasává venkovní vzduch a odebírá z něj teplo.
Pokládka potrubí: Mezi venkovní jednotkou a topným systémem v budově musí být položeno potrubí. To dopravuje ohřátou vodu do vnitřních prostor budovy. Potrubí by mělo být dobře izolováno, aby se minimalizovaly tepelné ztráty.
Připojení ke stávajícímu topnému systému: Vnitřní jednotka tepelného čerpadla se připojuje ke stávajícímu topnému systému. To zahrnuje začlenění do topné sítě a v případě potřeby připojení zásobníku teplé vody.
Elektrická instalace: Tepelné čerpadlo vyžaduje připojení k elektrické síti. Elektrickou instalaci provádí vždy kvalifikovaný elektrikář, aby byla zajištěna bezpečnost a shoda s platnými normami.

Uvedení do provozu a zkušební provoz: Po instalaci a zapojení se tepelné čerpadlo uvede do provozu. Provede se zkušební spuštění, aby se zajistilo, že vše funguje správně a že tepelné čerpadlo pracuje efektivně.
Instruktáž a předání: Majitel nebo provozovatel obdrží podrobné pokyny k obsluze a údržbě tepelného čerpadla. Je důležité, aby uživatel pochopil, jak systém funguje a jak jej efektivně provozovat. Kromě toho jsou předány všechny příslušné dokumenty, jako jsou návody k obsluze a plány údržby.

Instalace tepelného čerpadla vzduch / voda vyžaduje odborné znalosti a perfektní projekt. Správná příprava místa instalace, odborná instalace jednotek a potrubí, jakož i pečlivé uvedení do provozu a instruktáž jsou rozhodující pro dlouhodobou účinnost a spolehlivost celého systému. Pro zajištění vysoké kvality a dodržování platných norem a bezpečnostních předpisů je třeba využít k instalaci profesionální montážní firmy. Jedině při správné instalaci a údržbě může tepelné čerpadlo vzduch / voda poskytnout účinné a udržitelné řešení pro vytápění budov.

Instalace tepelných čerpadel vzduch / vzduch: využití energie z okolního vzduchu

Tepelná čerpadla vzduch / vzduch, známá také jako klimatizační jednotky, využívají k distribuci tepla okolní vzduch. V budovách vytápěných tímto způspbem pak nejsou zapotřebí tradiční radiátory.

Při instalaci tepelného čerpadla vzduch / vzduch je třeba dodržet základní kroky, aby bylo zajištěno účinné a efektivní řešení vytápění a chlazení. Zde naleznete průvodce krok za krokem:

Analýza a plánování: prvním krokem je důkladná analýza prostoru a požadavků. Je důležité vzít v úvahu velikost a orientaci místností, izolaci budovy a klimatické podmínky, aby bylo možné určit požadovaný výkon tepelného čerpadla.
Výběr komponent: Rozhodněte se pro vhodné vnitřní a venkovní jednotky. Výběr by měl být proveden na základě předchozí analýzy a měl by zohledňovat také estetické preference a konstrukční možnosti.
Instalace vnitřní jednotky (jednotek): Vnitřní jednotky, které rozvádějí vzduch v místnosti, se instalují podle prostorových požadavků a s ohledem na proudění vzduchu pro optimální distribuci tepla.
Příprava místa připojení: Pro připojení vnitřní a venkovní jednotky je zapotřebí otvor. To zahrnuje také přípravu vedení pro elektrické kabely a odvod kondenzátu.
Instalace venkovní jednotky: Venkovní jednotka, která nasává venkovní vzduch a předává jej vnitřním jednotkám, se instaluje s ohledem na faktory prostředí, jako je sníh a přístupnost pro údržbářské práce.
Pokládka elektrického vedení a vedení chladiva: Provede se nezbytné propojení mezi vnitřní a venkovní jednotkou, přičemž se dbá na správnou izolaci, aby se minimalizovaly energetické ztráty.
Uvedení do provozu a testování: Po dokončení instalačních prací je systém uveden do provozu. Důkladná kontrola všech funkcí je zásadní pro zajištění efektivního fungování tepelného čerpadla a dosažení požadovaných teplot v místnosti. Parametry zařízení jsou také nastaveny pro konkrétní situaci v budově tak, aby klimatizační systém pracoval energeticky co nejúsporněji.
Návod k použití a poradenství: Po instalaci je důležité, aby byl uživatel poučen o provozu systému. Důležité je zde také poradenství ohledně pravidelné údržby a optimalizace používání systému.

Pro úspěšnou instalaci a efektivní provoz tepelného čerpadla vzduch / vzduch je nezbytné využít služby kvalifikovaných odborníků, kteří profesionálně provedou projekt i instalaci.

Instalace tepelných čerpadel země / voda: nekonečná energie ze země

Geotermální tepelná čerpadla (země / voda) využívají tepelnou energii uloženou v zemi. Jsou obecně účinnější než vzduchová tepelná čerpadla, ale vyžadují složitější instalaci.

Geotermální tepelná čerpadla získávají energii ze země. Teplo se z podloží přenáší cirkulací transportního média do domu, kde se přivádí do chladicího okruhu tepelného čerpadla. K získání zemního tepla se používají buď zemní kolektory nebo zemní sondy.

Zemní kolektory se instalují asi 1 až 2 metry pod zemský povrch a jsou alternativou v případech, kdy z jakýchkoliv důvodů není možné provádět hluboké vrty.

Geotermální sondy se naproti tomu obvykle umisťují až 100 metrů hluboko do země. Tento proces zahrnuje rozsáhlé stavební práce, které vyžadují četná povolení.

U obou systémů je důležité ověřit, zda je půda geologicky vhodná pro využití geotermální energie. Vlhké půdy obecně poskytují více tepla než suché a porézní půdy. Je třeba také vyjasnit, zda je na pozemku dostatek místa pro potřebné stavební stroje a nářadí. Zejména v případě stávajících budov mohou vrtné práce a vytváření kolektorových výkopů ovlivnit např. prostor zahrady. Pokud jsou splněny všechny podmínky, plánování a stavební práce obvykle trvají několik týdnů až měsíců.

Vnitřní jednotka geotermálního tepelného čerpadla se ideálně instaluje v technické místnosti, kde zabírá přibližně 1 až 2 metry čtvereční plochy. Přestože jsou moderní tepelná čerpadla obecně velmi tichá, doporučuje se neumisťovat je např. do blízkosti ložnic, protože provozní zvuky mohou být slyšitelné.

Plánovací fáze

Fáze plánování tepelného čerpadla země / voda je klíčovým krokem k zajištění účinnosti a výkonu celého topného systému. Tato fáze zahrnuje několik důležitých aspektů, které je třeba pečlivě zvážit:

Analýza místa: Nejprve je nutné provést důkladný průzkum lokality. Je třeba ověřit, zda je oblast z geologického hlediska vhodná pro využití geotermální energie. Patří sem půdní podmínky a vlhkost, protože tyto faktory mají přímý vliv na tepelnou vodivost.
Výběr systému: Rozhodujícím faktorem je volba mezi zemními kolektory a zemními sondami. Zemní kolektory, které se instalují blíže k zemskému povrchu, jsou vhodné pro lokality, kde není možné provádět hluboké vrty. Geotermální sondy, které zasahují hlouběji do země, jsou často účinnější, ale vyžadují rozsáhlejší stavební práce.
Právní rámcové podmínky: Je třeba ověřit, zda jsou pro plánované zařízení nutná povolení. To se může lišit v závislosti na regionu a typu vrtu. Získání všech potřebných povolení je nezbytnou součástí fáze plánování.
Výpočet kapacity: Je třeba přesně vypočítat velikost a kapacitu tepelného čerpadla. Tento výpočet vychází z požadavků na vytápění budovy, které jsou ovlivněny faktory, jako je velikost budovy, izolace a klima.
Požadavky na prostor a přístupnost: Pro instalaci zemního tepelného čerpadla musí být k dispozici dostatečný prostor na vrty. Je třeba také zohlednit přístup pro potřebné stavební stroje.

Integrace do stávajícího topného systému: Je třeba ověřit kompatibilitu tepelného čerpadla země / voda se stávajícím topným systémem budovy. To zahrnuje také zvážení, zda nejsou nutné další komponenty jako např. zásobník teplé vody.
Plánování rozpočtu: Je třeba vypracovat podrobný odhad nákladů, který zahrnuje nejen pořizovací náklady, ale také náklady na instalaci. V této fázi je třeba také prověřit možné financování a dotace.
Spolupráce s odborníky: Při plánování a realizaci je vhodné spolupracovat se zkušenými odborníky. Patří sem geotermální specialisté, topenáři a v případě potřeby i geologové. Odborné poradenství je nezbytné pro vyjasnění technických a právních aspektů a nalezení nejlepšího řešení pro každou budovu.

Fáze plánování geotermálního tepelného čerpadla, nazývaného také tepelné čerpadlo země / voda, vyžaduje komplexní zvážení různých aspektů, od geologické vhodnosti lokality přes právní a technické rámcové podmínky až po plánování rozpočtu. Pečlivé a promyšlené plánování je klíčem k efektivnímu, spolehlivému a dlouhodobě fungujícímu geotermálnímu systému. Zohledněním všech relevantních faktorů lze zajistit, že systém bude optimálně přizpůsoben potřebám budovy a dlouhodobě přispěje k energetické účinnosti a snížení nákladů.

Jak dlouho trvá instalace tepelného čerpadla?

Doba potřebná k instalaci tepelného čerpadla se liší v závislosti na typu tepelného čerpadla a konkrétních podmínkách místa instalace.
Zde naleznete několik obecných pokynů:

Tepelné čerpadlo vzduch / voda: Instalace může být obvykle dokončena během několika dní, protože tyto systémy často vyžadují méně složité výkopové práce.

Tepelné čerpadlo vzduch / vzduch: Tato instalace je jedna z nejjednodušších. Celková doba instalace se pohybuje maximálně v rámci několika dnů.

Tepelné čerpadlo země / voda (s geotermálními sondami nebo povrchovými kolektory): Instalace těchto systémů může trvat několik týdnů až měsíců v závislosti na hloubce a složitosti potřebných vrtů nebo instalace kolektorů.

Tyto časové rámce jsou orientační a mohou se lišit v závislosti na složitosti projektu, povětrnostních podmínkách, místních podmínkách a dostupnosti kvalifikovaného personálu.
