Jak funguje tepelné čerpadlo?
Co je tepelné čerpadlo? Tepelné čerpadlo představuje ekologický a efektivní způsob vytápění, který využívá energii z okolního prostředí – ze vzduchu, vody nebo země. Díky pokročilé technologii dokáže tuto energii přeměnit na teplo pro váš domov.
- jak tepelné čerpadlo pracuje?
- z čeho se tepelné čerpadlo skládá?
- jak vypadá funkční schéma tepelného čerpadla?
- jaké typy tepelných čerpadel existují?
Obsah
- Jak funguje vytápění pomocí tepelného čerpadla?
- Jednoduše vysvětlená konstrukce a princip tepelného čerpadla
- Funkce tepelného čerpadla vzduch-voda
- Jak funguje geotermální tepelné čerpadlo?
- Funkce tepelného čerpadla voda-voda
- Jak funguje tepelné čerpadlo v zimě?
- Může tepelné čerpadlo také chladit?
- Často kladené otázky: Jak funguje tepelné čerpadlo
Jak funguje vytápění pomocí tepelného čerpadla?
Naše životní prostředí nabízí bohaté a nevyčerpatelné zdroje energie, které lze využít k vytápění domácností. Tepelná čerpadla získávají energii ze vzduchu, země nebo podzemní vody a přeměňují ji na teplo, které slouží k vytápění interiéru a ohřevu vody. Díky využití bezplatné energie z okolního prostředí dokáže tepelné čerpadlo zajistit vysoký tepelný komfort v domácnosti – efektivně, úsporně a šetrně k přírodě. Ačkoliv jednotlivé typy tepelných čerpadel využívají různé zdroje energie, jejich základní princip fungování zůstává stejný. Technologie je navržena tak, aby efektivně přenášela teplo zvenčí dovnitř, a tím zajišťovala pohodlné a ekologické vytápění.
Fungování tepelného čerpadla lze přirovnat k principu lednice – jen s opačným účinkem. Zatímco lednička odvádí teplo ze svého vnitřního prostoru ven, aby ochladila potraviny, tepelné čerpadlo naopak odebírá teplo z okolního prostředí (např. ze vzduchu, země nebo vody) a využívá ho k vytápění obytných prostor. Namísto chlazení tedy dochází k efektivnímu ohřevu, a to díky technologii, která umožňuje přenos tepelné energie zvenčí dovnitř domu – i při nízkých venkovních teplotách.
Jednoduše vysvětlená konstrukce a princip tepelného čerpadla
Konstrukce tepelného čerpadla zahrnuje tři hlavní části, které společně tvoří funkční systém:
- Zdroj tepla – vzduch, země nebo podzemní voda, ze kterých se získává energie z okolního prostředí.
- Tepelné čerpadlo – zařízení, které pomocí speciální technologie využívá získané teplo a převádí ho na využitelnou energii pro vytápění.
- Systém distribuce a akumulace tepla – rozvádí nebo uchovává teplo v obytných prostorách, například prostřednictvím podlahového vytápění, radiátorů nebo zásobníků teplé vody.
Jak tepelné čerpadlo přeměňuje energii z okolí na teplo? Uvnitř tepelného čerpadla probíhá nepřetržitý technický proces, který se skládá ze čtyř základních kroků: odpařování, komprese, kondenzace a expanze chladiva. Tento cyklus se opakuje v uzavřeném okruhu a umožňuje přeměnu tepelné energie z okolního prostředí na využitelné teplo pro vytápění. Tekuté chladivo nejprve absorbuje nízkopotenciální teplo ze vzduchu, země nebo vody. Aby bylo možné tuto energii využít pro vytápění, je nutné ji pomocí kompresoru zvýšit na vyšší teplotní úroveň – k tomu se využívá elektrická energie. Platí, že čím větší je rozdíl mezi teplotou zdroje (např. venkovního vzduchu) a požadovanou teplotou pro vytápění, tím více elektřiny je potřeba k dosažení požadovaného výkonu.
Podívejme se blíže na to, jak tepelné čerpadlo přeměňuje energii z okolního prostředí na využitelné teplo. Uvnitř zařízení probíhá neustále uzavřený cyklus, který se skládá ze čtyř hlavních fází:
- odpařování: v tzv. výparníku se teplo z okolního prostředí (vzduchu, země nebo vody) přenáší do okruhu tepelného čerpadla. Chladivo v kapalném stavu absorbuje tuto energii, díky čemuž se odpařuje a mění se na plyn.
- komprese: v elektricky poháněném kompresoru dochází ke stlačení plynného chladiva. Tím se výrazně zvýší jeho tlak i teplota. Tento princip si můžete představit podobně jako u pumpování kola – pumpa se při práci zahřívá, což je důvod, proč se tomuto procesu říká „čerpadlo“.
- zkapalnění: zahřáté chladivo předává svou tepelnou energii topnému systému (např. podlahovému vytápění nebo zásobníku teplé vody). Při tomto procesu se chladivo ochladí a opět se změní na kapalinu. Děje se tak v kondenzátoru pomocí výměníku tepla.
- odtlakování: v posledním kroku se tlak kapalného chladiva sníží pomocí expanzního ventilu, což vede k jeho dalšímu ochlazení. Chladivo se tak vrací na počáteční teplotu a celý cyklus může začít znovu.
In the following, we consider the function of the types of heat pumps, which differ by the tapped heat source.
Funkce tepelného čerpadla vzduch-voda

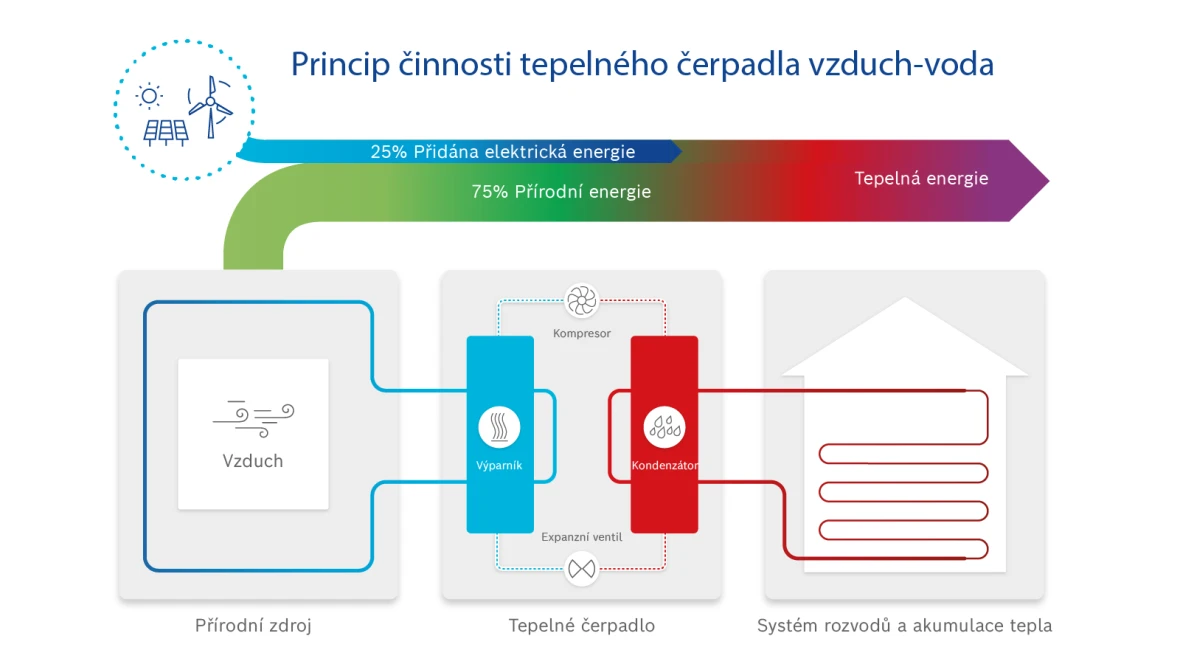

U tepelného čerpadla typu vzduch–voda je zdrojem energie tepelná energie obsažená ve venkovním vzduchu. Tento typ zařízení se vyznačuje jednoduchou instalací, která nevyžaduje rozsáhlé stavební úpravy.
Princip fungování odpovídá základnímu schématu všech tepelných čerpadel: chladivo v systému absorbuje teplo z okolí. V případě vzduch–voda čerpadla je okolní vzduch nasáván ventilátorem, veden do výměníku tepla a následně v uzavřeném okruhu prochází čtyřmi fázemi – odpařování, komprese, kondenzace a expanze – které umožňují přeměnu získané energie na využitelné teplo pro vytápění a ohřev vody.
Klíčovým faktorem v tomto procesu je teplota okolního vzduchu, která se mění v závislosti na ročním období. Čím nižší je venkovní teplota, tím více energie musí systém dodat, aby chladivo dosáhlo potřebné teploty pro vytápění. Tepelné čerpadlo tak musí kompenzovat teplotní rozdíly, aby zajistilo stabilní a efektivní provoz.
Dobré vědět: Tepelná čerpadla určená pro ohřev vody využívají jako zdroj tepla vzduch – nikoli však venkovní, ale teplý vzduch z interiéru budovy. Tento vzduch často obsahuje zbytkové teplo z technických zařízení, které lze efektivně využít k ohřevu vody v domácnosti. Právě proto se těmto zařízením říká tepelné čerpadlo na teplou vodu. Je však důležité vědět, že tato čerpadla nejsou určena k vytápění obytných prostor – slouží výhradně k ohřevu vody. Podobně fungují i tepelná čerpadla vzduch–vzduch, která využívají odpadní vzduch z interiéru k rekuperaci tepla ve ventilačních systémech, zejména v energeticky úsporných novostavbách.
Jak funguje geotermální tepelné čerpadlo?
Fungování geotermálního tepelného čerpadla je založeno na využití geotermální energie – tedy tepla uloženého v zemském podloží. Tepelné čerpadlo typu země–voda využívá tuto energii jako zdroj tepla pro vytápění a ohřev vody.

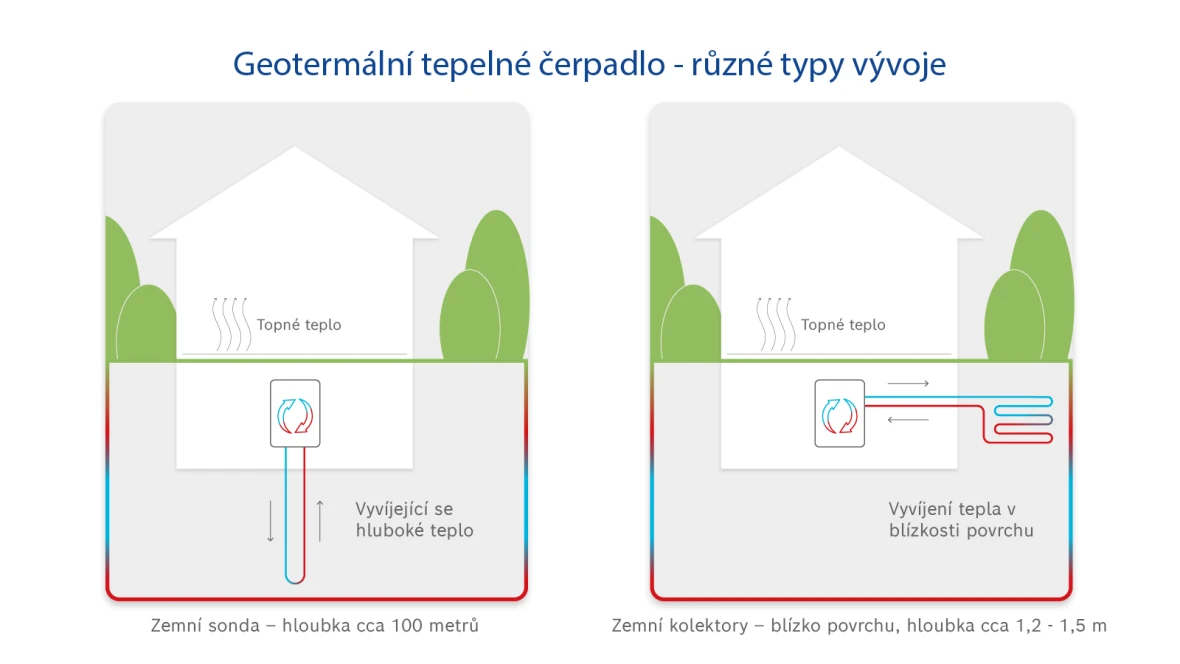

Získávání tepla ze země umožňují zemní sondy nebo zemní kolektory, které odebírají tepelnou energii z půdy a předávají ji do okruhu tepelného čerpadla. V tomto okruhu pak probíhá standardní cyklus: odpařování, komprese, kondenzace a expanze chladiva, který umožňuje přeměnu získané energie na využitelné teplo.
Pro instalaci systému je nutné provést zemní práce nebo hluboké vrtání. Hloubka vrtu určuje, zda se využívá teplo z povrchových vrstev nebo hlubší geotermální energie.
Klíčovým faktorem pro účinnost systému je teplota zdroje tepla. Výhodou země jako zdroje je její relativně stabilní teplota po celý rok, což umožňuje vysoce efektivní provoz tepelného čerpadla bez výrazných výkyvů výkonu.
Funkce tepelného čerpadla voda-voda

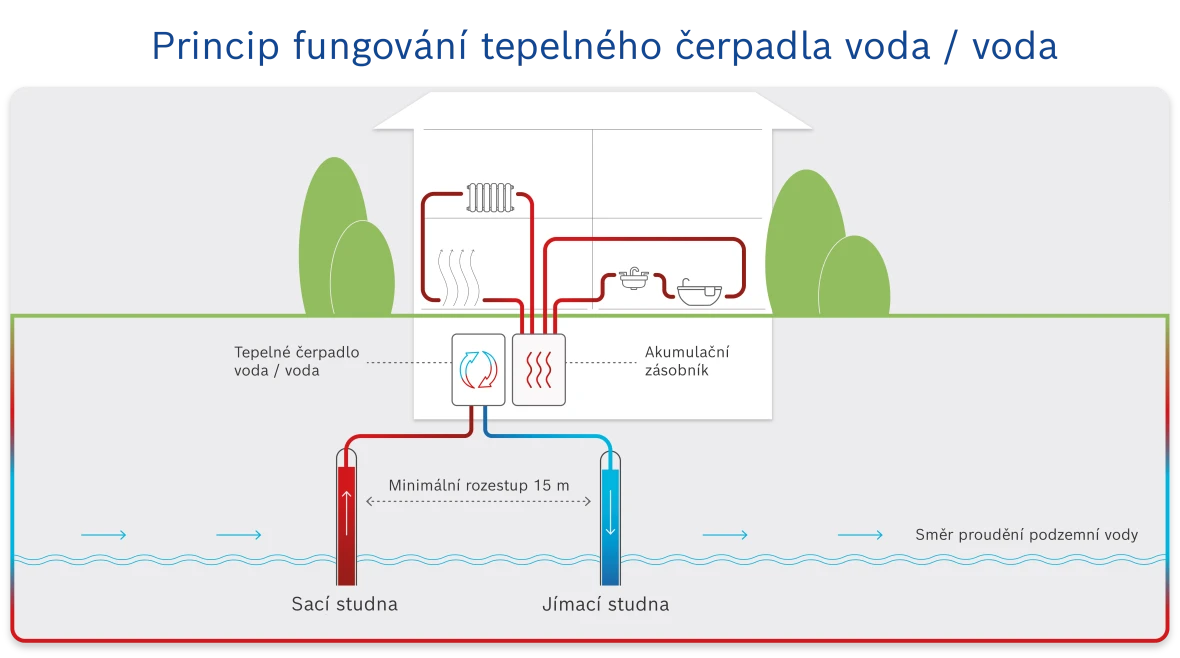

Tepelné čerpadlo typu voda–voda využívá jako zdroj tepla tepelnou energii podzemní vody. Pro svůj provoz vyžaduje dva vrty:
- sací vrt, který čerpá podzemní vodu,
- vsakovací (absorpční) vrt, který odvádí použitou vodu zpět do země.
Stejně jako u ostatních typů tepelných čerpadel je i zde základem uzavřený chladicí okruh. V tomto systému chladivo absorbuje tepelnou energii z podzemní vody a následně ji přeměňuje na využitelné teplo pro vytápění a ohřev vody.
Podzemní voda má stabilně vysokou teplotu po celý rok, což výrazně přispívá k vysoké účinnosti tohoto typu čerpadla. Právě díky tomu je tepelné čerpadlo voda–voda považováno za nejefektivnější variantu mezi tepelnými čerpadly.
Jak funguje tepelné čerpadlo v zimě?
Tepelné čerpadlo pracuje spolehlivě i při nízkých venkovních teplotách, protože teplota země a podzemní vody zůstává po celý rok relativně konstantní – bez ohledu na roční období. Díky tomu je jeho provoz efektivní i v zimních měsících.
I když teplota venkovního vzduchu klesne pod 0 °C, tepelné čerpadlo dokáže nadále efektivně vytápět. V případě extrémních mrazů, například při teplotách kolem –20 °C, se automaticky aktivuje elektrický dohřev, který slouží jako záložní zdroj tepla. Tím je zajištěno, že i za velmi chladného počasí má domácnost dostatek tepla bez výrazného snížení účinnosti systému.
Alternativně lze tepelné čerpadlo provozovat jako hybridní systém – v kombinaci s plynovým kotlem, který v zimě pokrývá špičkové tepelné zatížení. Tato kombinace zajišťuje maximální komfort, energetickou efektivitu a flexibilitu provozu.
Hledáte v podstatě tipy, jak snížit náklady na vytápění? Ať už žijete v pronajatém bytě nebo ve vlastním domě, náš průvodce úsporným vytápěním vám prozradí, jak snadno snížit náklady na vytápění a ušetřit další energii.
Může tepelné čerpadlo také chladit?
Jedinečnost tepelného čerpadla spočívá v jeho schopnosti nejen vytápět, ale také chladit – což z něj činí celoroční řešení pro komfortní klima v domácnosti. Díky této funkci není nutné pořizovat samostatnou klimatizaci.
V letních měsících lze pomocí tepelného čerpadla ochlazovat vnitřní prostory, pokud je zařízení vybaveno reverzibilní funkcí. Ta umožňuje obrátit směr přenosu tepla – místo ohřevu se teplo odvádí ven. U mnoha modelů lze funkci chlazení také dodatečně doplnit, pokud byla při plánování systému zohledněna.
Důležité je, aby byl vytápěcí systém správně sladěn s funkcí chlazení. Nejvhodnějšími typy rozvodů pro chlazení tepelným čerpadlem jsou podlahové nebo nástěnné systémy, které umožňují rovnoměrné a efektivní rozložení teploty v místnosti.
Chlazení tepelným čerpadlem funguje stejným způsobem jako výroba tepla, pouze prostřednictvím reverzního chladicího okruhu. V tomto procesu se teplo z topného systému odvádí ven, čímž se topný systém ochladí. Chladicí účinek reverzibilního tepelného čerpadla však není tak silný jako u klimatizace.
Infobox
Dobré vědět: Funguje tepelné čerpadlo i s běžnými radiátory? Více se dozvíte v našem průvodci radiátory tepelných čerpadel.
Často kladené otázky: Jak funguje tepelné čerpadlo
Co je to tepelné čerpadlo?
Co je to tepelné čerpadlo?
Tepelné čerpadlo je zařízení, které využívá bezplatnou energii z přírodních zdrojů – vzduchu, země nebo podzemní vody – k vytápění domácnosti a ohřevu vody.
Existuje několik typů systémů, které se liší podle zdroje tepla:
- Vzduch–voda: využívá venkovní vzduch
- Země–voda: čerpá energii ze zemského podloží
- Voda–voda: využívá tepelnou energii podzemní vody
Jak funguje tepelné čerpadlo?
Jak funguje tepelné čerpadlo?
Tepelné čerpadlo pracuje na opačném principu než chladnička – využívá procesy odpařování, komprese, kondenzace a expanze chladiva, aby přeneslo teplo z okolního prostředí do topného systému.Tepelná energie je odebírána ze vzduchu, země nebo podzemní vody a pomocí uzavřeného chladicího okruhu, poháněného elektřinou, je přeměňována na využitelné teplo. Technologie tepelného čerpadla umožňuje zvýšit teplotu získané energie na úroveň potřebnou pro vytápění domácnosti nebo ohřev vody.
Jak vypadá tepelné čerpadlo?
Jak vypadá tepelné čerpadlo?
Venkovní jednotka tepelného čerpadla vypadá jako kompaktní obdélníková skříň s vestavěným kruhovým ventilátorem zakrytým mřížkou. Podrobný diagram a další informace naleznete v našem průvodci tepelnými čerpadly Bosch.
Jak funguje tepelné čerpadlo pro dům?
Jak funguje tepelné čerpadlo pro dům?
Systém tepelného čerpadla spolupracuje s několika komponentami. Aby bylo možné tepelné čerpadlo využívat pro vytápění domácnosti, je nutné napojit se na vhodný zdroj tepla na pozemku. Tepelnou energii lze získávat z venkovního vzduchu, země nebo podzemní vody. Tepelné čerpadlo následně přeměňuje získané teplo z okolního prostředí na využitelnou energii pro vytápění. Systém distribuce a akumulace tepla pak tuto energii dopravuje do obytných prostor nebo ji dočasně uchovává. Nejlépe fungují tepelná čerpadla v kombinaci s plošnými topnými systémy, jako je podlahové nebo nástěnné vytápění, které umožňují rovnoměrné a efektivní rozložení tepla.
Jak funguje tepelné čerpadlo vzduch/voda v zimě?
Jak funguje tepelné čerpadlo vzduch/voda v zimě?
Tepelné čerpadlo vzduch–voda dokáže spolehlivě fungovat i v zimních měsících, kdy jsou venkovní teploty nízké. Teplo ze vzduchu je odebíráno i při chladném počasí, a tepelné čerpadlo ho přeměňuje na energii pro vytápění. Až když teplota klesne pod bod mrazu, aktivuje se elektrický dohřev, který slouží jako záložní zdroj tepla. Ten pomáhá udržet požadovaný tepelný komfort i při velmi nízkých teplotách.
