Tepelné čerpadlo a podlahové vytápění: účinné duo
Kombinace podlahového vytápění s tepelným čerpadlem je velmi oblíbená a dnes se používá v mnoha domácnostech. Značka Bosch vám pomůže zjistit, proč je podlahové vytápění vhodné pro tepelná čerpadla, s jakými náklady byste měli počítat a s jakými nastaveními a teplotami průtoku tepelná čerpadla pro podlahové vytápění nejlépe fungují. Dále si ujasníme, zda tepelné čerpadlo funguje hospodárně i bez podlahového vytápění.
- Proč propojit podlahové vytápění s tepelným čerpadlem
- Optimální výstupní teplota pro podlahové vytápění s tepelným čerpadlem
- Správně seřiďte podlahové vytápění a tepelné čerpadlo
- Jak funguje tepelné čerpadlo s podlahovým vytápěním?
- Akumulační zásobník pro tepelná čerpadla a systémy podlahového vytápění
- Chlazení pomocí tepelného čerpadla a podlahového vytápění
- Má tepelné čerpadlo bez podlahového vytápění smysl?
- Náklady na tepelné čerpadlo s podlahovým vytápěním
- Časté dotazy k podlahovému vytápění s tepelným čerpadlem
Proč propojit podlahové vytápění s tepelným čerpadlem
Podlahové vytápění se v posledních letech stalo předním systémem dodávky tepla v rodinných domech a je oblíbenou volbou zejména v novostavbách. Především z důvodu pohodlí, ale také z důvodu volnosti návrhu podlahové plochy díky absenci radiátorů. Systémy podlahového vytápění jsou provozně velmi hospodárné a zároveň poskytují vysoký tepelný komfort. Oblíbenou kombinací je tepelné čerpadlo s podlahovým vytápěním. Efektivní duo umožňuje nízkou spotřebu energie, což šetří náklady na vytápění.
Tepelná čerpadla se často používají společně s podlahovým vytápěním, protože systém umožňuje nízké výstupní teploty jejich rozložením na velkou plochu a zvyšuje účinnost tepelného čerpadla. Obecně platí , že čím nižší je potřeba tepla v budově a požadované výstupní teploty, tím efektivněji mohou tepelná čerpadla fungovat. Díky tomu jsou systémy plošného vytápění, jako jsou systémy stěnového a podlahového vytápění, se svými velkými rozměry ideálním topným systémem pro tepelné čerpadlo. Zejména proto, že teplo je distribuováno obzvláště rovnoměrně po celé podlaze. Systémy podlahového vytápění bodují nejen estetikou, ale také díky vysokému podílu sálavého tepla vytvářejí mimořádně příjemné vnitřní klima. Ve srovnání s běžnými radiátory lze teplotu v místnosti snížit o 1 až 2 stupně, což umožňuje úsporu energie až 12 procent. Přesto není podlahové vytápění nezbytným předpokladem pro provoz tepelného čerpadla.
Optimální výstupní teplota pro podlahové vytápění s tepelným čerpadlem
Účinnost tepelných čerpadel je silně závislá na teplotním rozdílu, který je třeba překonat mezi systémem tepelného výkonu a zdrojem tepla (vzduch, podzemní voda, půda). Čím menší je teplotní rozdíl, tím méně elektřiny je potřeba ke zvýšení teploty. Z tohoto důvodu by měly být pro tepelné čerpadlo zvoleny nejnižší možné výstupní teploty (vždy nižší než 50 °C) . V zásadě lze tohoto požadavku dosáhnout různými systémy dodávky tepla, například nízkoteplotními radiátory nebo panelovými topnými systémy. Bez dalšího úsilí jsou u tepelných čerpadel s podlahovým vytápěním možné výstupní teploty 35 °C a vratné teploty 28 °C.
Ve zvláště tepelně izolovaných domech lze dosáhnout ještě o něco nižších hodnot. Při překročení maximální výstupní teploty je vhodné modernizovat celý topný systém.
Zjistěte více o výstupní teplotě tepelného čerpadla jako klíčovém faktoru pro úsporný provoz topného systému.
Správně seřiďte podlahové vytápění a tepelné čerpadlo
Celý topný systém musí být optimálně seřízen, aby správně a efektivně fungoval. Za tohoto stavu lze místnosti vytápět na požadovanou teplotu s co nejnižšími náklady na elektřinu. Řízení topného systému tepelného čerpadla je nutné individuálně přizpůsobit každé budově, protože potřeba tepla v každém domě se liší a může být ovlivněna různými faktory. Správné seřízení tepelného čerpadla a podlahového vytápění nejlépe provede profesionál.
Najděte odbornou instalatérskou firmu
Řízení vytápění se provádí pomocí tzv. topné křivky. Popisuje vztah mezi výstupní teplotou a venkovní teplotou. To znamená, že topná křivka sděluje tepelnému čerpadlu, jaká výstupní teplota je vhodná pro kterou venkovní teplotu, a tak zajišťuje, že prostřednictvím podlahového vytápění je vždy zajištěno dostatečné množství tepla. Pokud venkovní teploty klesnou, musí topný systém poskytnout více výkonu, aby zajistil požadovanou teplotu v místnosti. Nové, dobře izolované, domy mají obvykle plochou topnou křivku, zatímco starší budovy se špatnou izolací mají topnou křivku strmou. Čím plošší je topná křivka nastavena, tím nižší budou výstupní teploty. Topná křivka by však neměla být ani předimenzovaná, ani poddimenzovaná. Nastavení správné topné křivky je zdlouhavý proces a zásadní opatření pro úsporu nákladů na energii.
Pro optimální souhru tepelného čerpadla a podlahového vytápění je vhodné provést hydraulické vyvážení otopné soustavy. Zde je další potenciál pro úsporu energie a nákladů. Hydraulické vyvážení zajišťuje rovnoměrné rozložení tepla po celém domě optimalizací objemových průtoků a tlakových poměrů v otopné soustavě. Tento proces je zvláště užitečný pro velké topné systémy. Pokud v topném okruhu nepanuje všude stejný tlak, nemusí proudit voda v topných trubkách správně. Tak tomu může být například ve velkých místnostech nebo místnostech, které jsou dále propojené. Při hydraulickém vyvážení systému podlahového vytápění kompetentní osoba zkontroluje celou potrubní síť a seřídí systém tak, aby do každého topného okruhu přicházelo správné množství vody a tepla. Možné varovné signály by mohly být, že teplota v místnosti kolísá, podlahové topení se správně nehřeje nebo tepelné čerpadlo spotřebovává velké množství elektřiny.
Co je dobré vědět: Další výhodou podlahového vytápění je samoregulační efekt. Po dosažení nastavených teplot nebo zvýšení pokojové teploty vlivem jiných faktorů, jako je sluneční záření, se vytápění samo automaticky reguluje a snižuje tepelný výkon. Pokud chcete správně nastavit podlahové vytápění, měli byste se ujistit, že pokojový termostat nepřenastavujete příliš často. Systémy podlahového vytápění mají pomalou odezvu a někdy trvá několik hodin, než se místnost vyhřeje na požadovanou teplotu. Individuální regulace místnosti pro systémy podlahového vytápění umožňuje řídit teplotu v každé místnosti individuálně podle požadavků uživatele. S tím je však třeba počítat již při plánování a montáži.

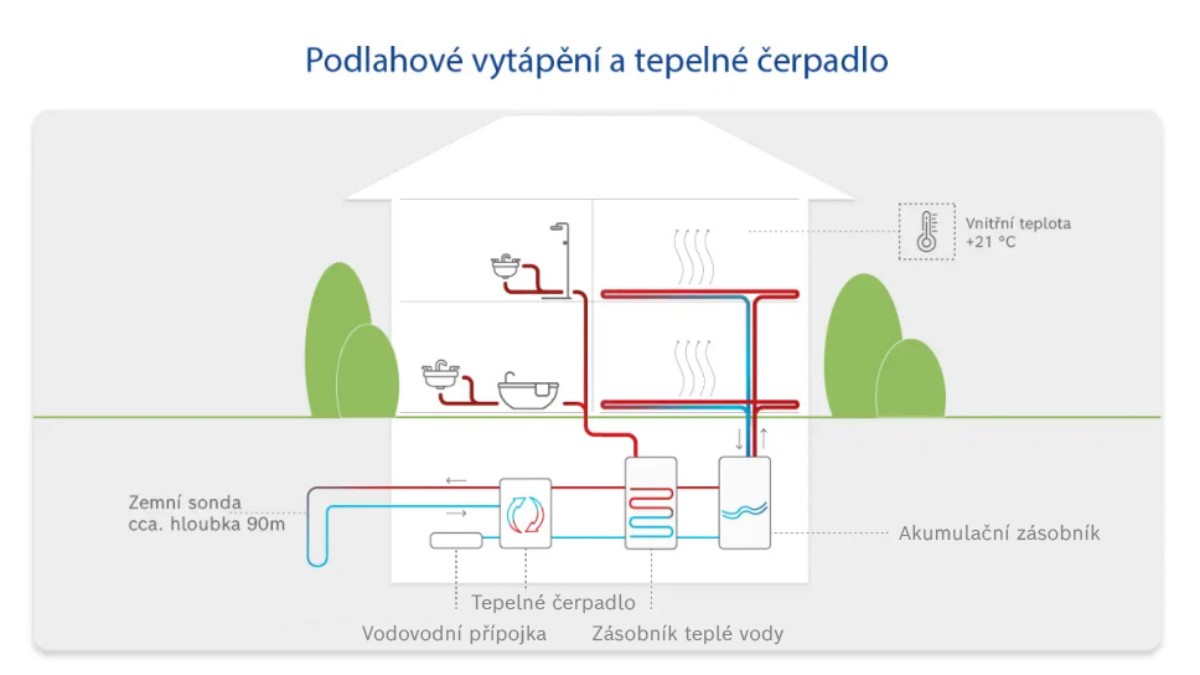

Jak funguje tepelné čerpadlo s podlahovým vytápěním?
Princip činnosti tepelného čerpadla je založen na uzavřeném chladivovém okruhu. Tepelná čerpadla odebírají energii ze svého okolí (vzduch, půda, spodní voda) a činí ji využitelnou pro topný systém. K tomu zvyšují odebranou okolní energii pomocí elektřiny na požadovanou teplotní úroveň a předávají teplo do topného systému – v tomto případě do systému podlahového vytápění. Teplá voda protéká topnými trubkami a přenáší teplo do místností. Tepelná energie se uvolňuje potrubím do podlahy a zahřívá dům. S uvolňováním tepla teplota topné vody klesá a teče zpět. Cyklus se opakuje znovu a znovu.
Akumulační zásobník pro tepelná čerpadla a systémy podlahového vytápění
Akumulační zásobník pro tepelná čerpadla slouží k ukládání přebytečného tepla a jeho předávání do topného systému podle potřeby. Dokáže oddělit výrobu tepla a spotřebu tepla jak časově, tak hydraulicky. To umožňuje optimální nastavení a rovnoměrný provoz tepelného čerpadla. Akumulační zásobník není pro provoz tepelného čerpadla nutný, ale zajišťuje minimální dobu chodu kompresoru při zavřených ventilech topení a zvyšuje tak životnost tepelného čerpadla. Při výběru akumulačního zásobníku je třeba dbát především na dostatečnou tepelnou izolaci, aby tepelné ztráty nerušily výhody akumulace tepla. V případě podlahového vytápění s tepelným čerpadlem není akumulační nádrž nezbytně nutná, protože panelová topidla sama o sobě ukládají velké množství tepla. Pokud jsou však dva generátory tepla kombinovány jako hybridní systém, je akumulační nádrž jako rozhraní nutností pro bezproblémovou spolupráci. Pro ohřev vody je akumulační zásobník důležitý.
Chlazení pomocí tepelného čerpadla a podlahového vytápění
Další výhodou kombinace podlahového vytápění s tepelným čerpadlem je, že můžete efektivně vytápět a zároveň chladit místnosti. Předpokladem k tomu je reverzibilní vytápění tepelným čerpadlem jako alternativa ke klimatizaci. Systémy stěnového a podlahového vytápění jsou mnohem vhodnější pro chlazení než klasické radiátory díky své velké ploše. U chlazení tepelnými čerpadly je cyklus chladiva obrácený. Pro chladicí efekt se teplo z ohřívače odvádí ven a ochlazuje otopný systém. Studená voda pak protéká topnými trubkami v podlaze a místnosti jsou velkoplošně klimatizovány. Chladicí výkon tepelného čerpadla a podlahového vytápění je však omezený.
Má tepelné čerpadlo bez podlahového vytápění smysl?
Provoz tepelného čerpadla bez podlahového vytápění je možný zcela bez problémů. Tepelná čerpadla spolupracují nejen s podlahovým vytápěním, ale lze je kombinovat i s radiátory. Rozhodující pro účinnost tepelného čerpadla je mimo jiné to, jaké typy radiátorů byly instalovány a jakou potřebu tepla dům vyžaduje.
Důležitou roli hraje výstupní teplota topného systému. Tepelná čerpadla pracují nejúčinněji při nízkých výstupních teplotách, které optimálně umožňují systémy plošného vytápění, jako je podlahové vytápění. Nízké výstupní teploty však mohou zajistit i radiátory s velkou plochou pro odvod tepla. Za určitých podmínek má smysl použít tepelné čerpadlo i u staré budovy bez podlahového vytápění. Počítejte však s dodatečnými náklady na přizpůsobení nebo modernizaci otopného systému .
Více o tepelném čerpadle bez podlahového vytápění se dozvíte v našem průvodci o tepelném čerpadle s radiátorem.
Náklady na tepelné čerpadlo s podlahovým vytápěním
Systémy podlahového vytápění fungují efektivně, ale jsou dražší než instalace klasických radiátorů. V kombinaci s tepelnými čerpadly se však náklady rychle amortizují, zejména u novostaveb. Z dlouhodobého hlediska vám provoz tepelného čerpadla s podlahovým vytápěním může ušetřit peníze díky nízké spotřebě elektrické energie.
Časté dotazy k podlahovému vytápění s tepelným čerpadlem
Proč je vhodné podlahové vytápění s tepelnými čerpadly?
Lze tepelné čerpadlo vzduch-voda provozovat s podlahovým vytápěním?
Bude tepelné čerpadlo fungovat bez podlahového vytápění?
Jaké jsou možné varianty instalace při použití kombinace podlahového vytápění s tepelným čerpadlem?
Jaké schéma se používá k vytvoření podlahového vytápění pro tepelná čerpadla?
Kolik stojí tepelné čerpadlo s podlahovým vytápěním?
