Zásobník pro tepelné čerpadlo
Akumulační zásobníky pro tepelná čerpadla slouží k ukládání přebytečného tepla a jeho uvolňování do topného systému podle potřeby. Výroba tepla je takříkajíc oddělena od spotřeby tepla. Tímto způsobem lze využívat i další regenerativní zdroje energie, jako je fotovoltaika, solární tepelná energie nebo biomasa. Vše o funkci akumulačních zásobníků a jejich výhodách se dozvíte v našem článku.
Funkce tepelného čerpadla se zásobníkem

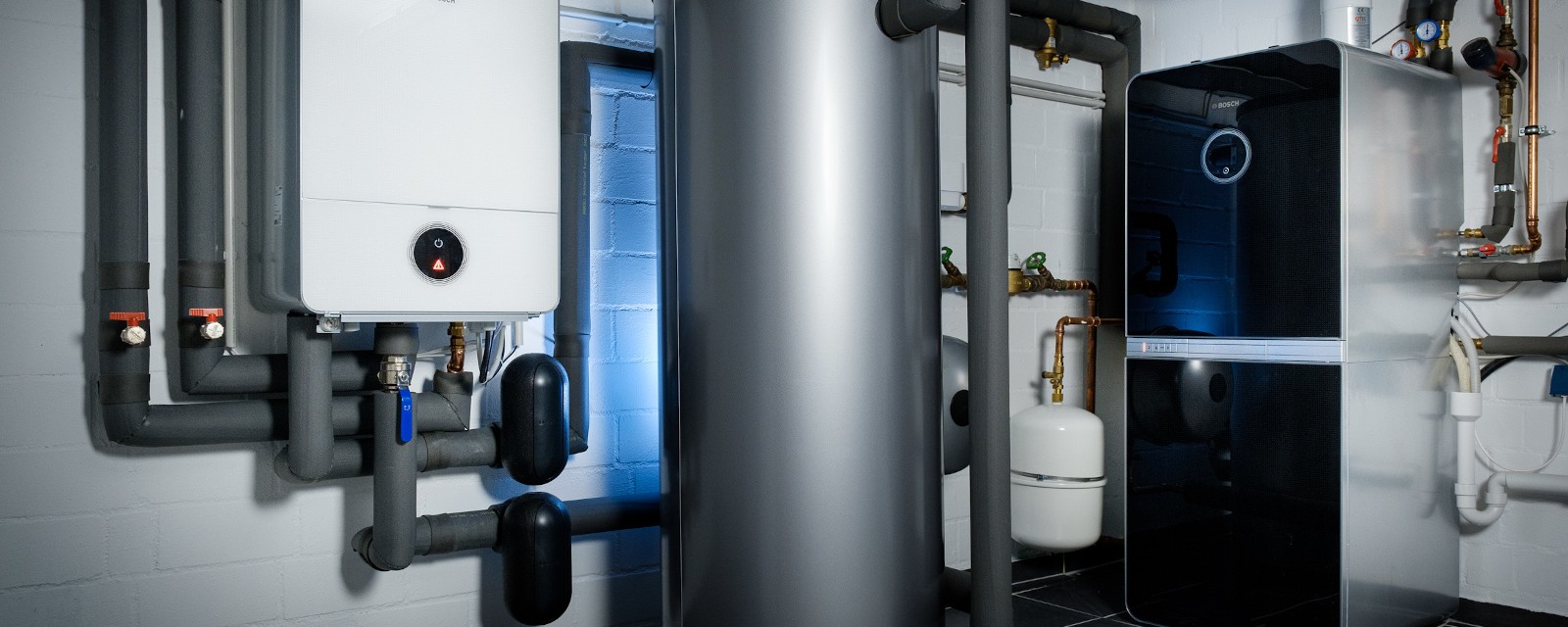

Zásobník pro tepelné čerpadlo (nebo pro jiný topný systém) slouží k uskladnění nebo "dočasnému uložení" tepla, které není právě potřeba.
V případě potřeby lze toto teplo spotřebovat v topném systému. Toto akumulační zařízení je v podstatě ocelová nádrž, která je obklopena izolací a naplněna topnou vodou. V závislosti na modelu má zásobník různé možnosti hydraulického připojení pro integraci dalších zdrojů energie, jako jsou solární kolektory nebo zásobovací stanice čerstvé vody.
Zásobník teplé vody se obvykle instaluje mezi generátor tepla (tepelné čerpadlo vzduch-voda, tepelné čerpadlo země-voda nebo dokonce tepelné čerpadlo voda-voda) a topný systém (např. radiátory nebo podlahové vytápění). Ten pak ohřívá topnou vodu v průtoku a směřuje ji do zásobníku. K tomuto účelu se používá výměník tepla. Voda v zásobníku je přivedena na určitou teplotu, tj. je v ní "dočasně uložena" tepelná energie. Pokud pak nastane potřeba vytápění, je ohřátá voda z akumulační nádrže použita v průtoku rozvodu tepla a předává akumulovanou tepelnou energii do radiátorů. Jakmile se tak stane, vrací se nyní ochlazená vratná voda zpět do zásobníku a cyklus začíná znovu.
Potřebujete více informací?
Pokud chcete získat základní informace o tom, jak tepelné čerpadlo funguje, přečtěte si náš průvodní článek: Rady a tipy: Tepelná čerpadla.
Typy zásobníků pro tepelné čerpadlo
Existuje několik typů vyrovnávacích nádrží. Mimochodem, ve vyrovnávací nádrži se skladuje voda na vytápění - na rozdíl od zásobníku teplé vody pro tepelné čerpadlo, ve kterém se skladuje pitná (užitková) voda.
- Konvenční akumulátory tepla: Nejjednodušší typ akumulátoru tepelného čerpadla se skládá pouze z izolované nádrže s potřebnými přípojkami pro topný systém. Obsah nádrže se promíchá a dosáhne se průměrné teploty. Pokud lze současně připojit další zdroj tepla, například solární kolektory, nazývá se bivalentní akumulační nádrž.
- Stratifikovaná akumulační nádrž: Stratifikované akumulační nádrže uchovávají vodu při různých teplotách v různých zónách. Teplá voda se shromažďuje v horní části, studená ve spodní části. Tato stratifikace umožňuje větší komfort pro uživatele ve stanicích s čerstvou vodou. Snižují se také provozní náklady, protože nedochází k míchání teplot. Díky tomu může být generátor tepla citlivější na teplotu.
- Hybridní zásobník: Tento typ akumulační nádrže se skládá z vyrovnávací nebo vrstvené akumulační nádrže, která pracuje současně s nádrží na elektřinu. Kromě akumulace teplé vody lze do akumulátoru ukládat také elektřinu vyrobenou vlastními silami, například z fotovoltaiky. Když je baterie plně nabitá, může přebytečná elektřina pohánět topnou patronu, která dodatečně ohřívá vodu. Její použití je však velmi neobvyklé.
- Integrovaná vyrovnávací nádrž: jedná se o vyrovnávací nádrž integrovanou v modulu vnitřní jednotky tepelného čerpadla. Výhody: úspora místa, rychlá instalace, dobrý vzhled.
Bosch - Váš chytrý partner v oblasti tepelných čerpadel
- Výjimečná inovativní technologie
- Vysoké standardy kvality a bezpečnosti
- Záruka až 10 let
- Více než 100 let zkušeností v oblasti tepelné techniky
- Atraktivní možnosti dotací
Tepelné čerpadlo se zásobníkem - stojí to za to?
Akumulační nádrž není pro provoz tepelného čerpadla nezbytně nutná. Její pořízení však přesto přináší určité výhody a v určitých situacích zvyšuje účinnost celého systému.
Například tepelné čerpadlo se zdrojem tepla ze vzduchu lze lépe cyklovat díky akumulační nádrži, oddělení výroby a distribuce tepla a optimalizování intervalů zapínání a vypínání. Nižší zatížení minimalizuje opotřebení a systém funguje déle bez údržby. Navíc můžete využít vyrovnávací akumulační nádrž k překlenutí blokovacích období pro tarify elektřiny pro tepelná čerpadla.
Do akumulační nádrže je možné snadno integrovat i další generátory tepla, pokud je nechcete přímo spojovat s topným okruhem nebo tepelným čerpadlem. Pro hybridní tepelné čerpadlo slouží vyrovnávací zásobník jako rozhraní pro efektivní součinnost několika generátorů tepla. To platí i pro plynové hybridní topné systémy v kombinaci s topným systémem s tepelným čerpadlem. Kombinace tepelného čerpadla a vyrovnávací akumulační nádrže se vyplatí zejména v případě, že chcete do systému integrovat také solární tepelnou energii, fotovoltaiku nebo kachlová kamna. Takzvané hybridní řešení s akumulační nádrží pro ukládání přebytečného tepla zajišťuje vyšší využití regenerativních zdrojů energie. Zjistěte více informací o snadno integrovatelných hybridních systémech Bosch, které pracují s akumulační nádrží nebo bez ní, v závislosti na požadované kombinaci vytápění.
Výhody zásobníků pro tepelná čerpadla:
- Levné a trvalé skladování energie
- Možnost hybridní integrace obnovitelných zdrojů energie
- Odolné, bezúdržbové skladovací médium
- Překlenutí výluk EVU pro elektřinu z tepelných čerpadel
- Prodloužení doby provozu tepelného čerpadla
- Zvýšení účinnosti
- Ochrana pomocí funkce odmrazování v případě tvorby ledu na venkovní jednotce vzduchového tepelného čerpadla
Nevýhody zásobníků pro tepelná čerpadla:
- Za prvé, zařízení vyžaduje další prostor, který může být v závislosti na velikosti úložiště poměrně vysoký. Proto se před koupí ujistěte, zda zařízení můžete instalovat i v kotelně nebo technické místnosti. Nebo se můžete rozhodnout pro integrovaný vyrovnávací modul.
- Díky tomu je zapotřebí méně instalačního prostoru. Na druhou stranu jsou systémy tepelných čerpadel s přídavnou vyrovnávací nádrží dražší.
Tepelné čerpadlo se zásobníkem: Kolik stojí akumulační nádrž pro topný systém?
Náklady na akumulační nádrž pro tepelné čerpadlo závisí na technickém provedení i na objemu zásobníku. Náklady na systém tepelného čerpadla se při použití vyrovnávací akumulační nádrže zvýší o 5 až 15 %. Jednoduchý 200litrový zásobník na teplou vodu stojí přibližně 23 000 Kč, pro 500 litrů je třeba počítat s částkou kolem 43 000 Kč. Vícevalentní zásobník s připojením pro solární systém stojí od 63 000 Kč. Zhruba stejnou cenovou hladinu mají i stratifikované zásobníky: za zařízení o objemu 500 až 1 000 litrů zaplatíte 50 000 až 63 000 Kč. Kombinované zásobníky jsou ještě dražší vzhledem ke složité technologii pro vytápění a přípravu teplé vody. Počítejte zde pro zásobník o objemu 1 000 litrů s částkou přibližně 76 000 Kč. Celkové náklady na optimalizaci topného systému lze výrazně snížit s pomocí státních dotací, zejména při rekonstrukci stávajících budov. Zásobníky teplé vody jsou proto dotovány pouze nepřímo jako součást otopné soustavy. O přesných dotacích pro tepelná čerpadla vás rádi informujeme v našem podrobném průvodci.
Více informací k dotačním programům naleznete na Dotace na tepelné čerpadlo
Časté dotazy o tepelných čerpadlech a zásobnících
Má akumulační zásobník smysl u podlahového vytápění?
Mohu akumulační zásobník namontovat dodatečně?
