Dizalica topline i podno grijanje: učinkovit Duo
Kombinacija sustava podnog grijanja i dizalice topline danas je jako česta i nalazi primjenu u mnogim kućama. Od Boscha možete saznati zašto je kombinacija sustava podnog grijanja i dizalice topline pametno rješenje za sustav grijanja, s kojim troškovima morate računati i s kojim je postavkama i temperaturama polaznog voda dizalica topline najbolje radi sa sustavom podnog grijanja. Povrh toga, objasnit ćemo može li dizalica topline može ekonomično raditi i bez sustava podnog grijanja.
Pregled sadržaja
- Podno grijanje u kombinaciji s dizalicom topline: Zašto?
- Optimalna temperatura polaznog voda za sustav podnog grijanja s dizalicom topline
- Ispravno namještanje temperature sustava podnog grijanja i dizalice topline
- Kako funkcionira dizalica topline s podnim grijanjem?
- Međuspremnik instalacije dizalice topline za sustave podnog grijanja
- Hlađenje s dizalicom topline i podnim grijanjem
- Da li je prikladna dizalica topline bez podnog grijanja?
- Troškovi za dizalicu topline s podnim grijanjem
- Pitanja i odgovori na temu podnog grijanja s dizalicom topline
Podno grijanje u kombinaciji s dizalicom topline: Zašto?
Danas se sustav podnog grijanja razvio u vodeći sustav prenošenja toplinske energije grijanja i preporučen je izbor prije svega u novogradnjama. Osobito zbog komfora grijanja, ali i zbog slobodnih mogućnosti kreiranja mjesta postavljanja dizalice topline, jer nema klasičnih radijatora. Sustavi podnog grijanja pri radu su vrlo štedljivi i pri tome pružaju visoku razinu komfora grijanja. Omiljena kombinacija je sustav podno grijanje s dizalicom topline. Ovaj energetski učinkovit Duo omogućava manju potrošnju električne energije, čime se može uštedjeti na troškovima grijanja.
Podno grijanje s dizalicom topline funkcionira prijenosom topline iz izvora topline, poput tla ili zraka, i distribucijom kroz mrežu cijevi postavljenih ispod poda. Proces je učinkovit jer dizalice topline prenose toplinu umjesto da je izravno stvaraju, što ih čini energetski učinkovitijim rješenjem za grijanje u usporedbi s tradicionalnim sustavima koji se temelje na izgaranju kao što su peći. Podno grijanje i dizalica topline pružaju dosljedno i ugodno grijanje u cijeloj prostoriji, budući da toplinsko zračenje izravno zagrijava predmete i površine.
Dizalice topline često nalaze primjenu zajedno sa sustavima podnog grijanja, jer ovaj sustav raspodjelom na velikoj površini omogućava postizanje nižih temperatura polaznog voda i time se povećava energetska učinkovitost dizalice topline. Uglavnom vrijedi slijedeće: što je manja potrošnja toplinska energije u zgradi, to su i niže temperature polaznog voda, a zahvaljujući tome dizalice topline mogu raditi energetski učinkovitije. Plošni sustavi grijanja kao što su sustavi zidnog i podnog grijanja, zahvaljujući velikim dimenzijama svoje površine, idealni su sustavi grijanja za dizalicu topline. Povrh toga, predana toplina posebno se jednolično raspodjeljuje po čitavom podu. Sustavi podnog grijanja ne samo da pridonose estetici grijane prostorije, nego i svojim velikim udjelom toplinskog zračenja pridonose i izuzetno ugodnoj klimi u prostoriji. Usporedbom s uobičajenim radijatorima, temperatura prostorije može se sniziti za 1 do 2 °C, čime je moguće postizanje ušteda energije sve do 12 %. Sustav podnog grijanja nije nikakav nužan preduvjet za rad dizalice topline.
Optimalna temperatura polaznog voda za sustav podnog grijanja s dizalicom topline
Energetska učinkovitost dizalica topline u znatnoj mjeri ovisi od pretežite temperaturne razlike između sustava predaje toplinske energije i izvora topline (zrak, podzemne vode, geotermalni izvori). Što je manja ova temperaturna razlika, to je manje električne energije potrebno za povišenje temperature. Zbog toga se za neku dizalicu topline trebaju odabrati temperature polaznog voda po mogućnosti niže od 50 °C. Principijelno, ovaj se zahtjev može realizirati s različitim sustavima predaje toplinske energije, primjerice s niskotemperaturnim radijatorima ili sustavima podnog grijanja. Bez posebnih dodatnih izdataka, na dizalicama topline kombiniranim sa sustavima podnog grijanja, moguće su temperature polaznog voda od 35 °C i temperature povratnog voda od 28 °C.
Za slučaj posebno toplinski izoliranih kuća mogu se čak postići još neznatno niže vrijednosti. Ako bi se premašila maksimalna temperatura polaznog voda, preporuča se modernizacija sustava za predaju toplinske energije.
Saznajte više o temperaturi polaznog voda dizalice topline, kao ključnom faktoru za postizanje većih ušteda.
Ispravno namještanje temperature sustava podnog grijanja i dizalice topline
Sve komponente sustava grijanja moraju se optimalno uzajamno uskladiti, kako bi on funkcionirao besprijekorno i energetski učinkovito. Uz ovaj preduvjet prostorije kuće grijat će se na željenoj temperaturi sa što je moguće nižim troškovima električne energije. Regulacija grijanja dizalicom topline mora se individualno prilagoditi svakoj zgradi, jer je potrošnja toplinske energije u svakoj kući različita i na nju mogu utjecati različiti faktori. Ispravno namještanje temperature dizalice topline i sustava podnog grijanja najbolje je da načini ovlašteni instalater grijanja koji je već podrobno upoznat s ovom tehnologijom.
Sada pronađite ovlaštenog instalatera!
Regulacija sustava grijanja provodi se pomoću tzv krivulje grijanja. Ona opisuje omjer između temperature polaznog voda i vanjske temperature. To znači slijedeće: krivulja grijanja dizalice topline kaže nam koja je temperatura polaznog voda najprikladnija za određenu vanjsku temperaturu i na taj način jamči da će uvijek biti dovoljno toplinske energije proizvedeno sustavom podnog grijanja. Ako bi se snizila vanjska temperatura, sustav grijanja mora proizvesti odgovarajuće veći toplinski učinak, kako bi se postigla željena temperatura u prostoriji. Nove, dobro toplinski izolirane kuće najčešće imaju krivulju grijanja bliže horizontalnoj, dok starije zgrade s lošijom toplinskom izolacijom imaju strmiju krivulju grijanja. Što je krivulja grijanja bliže horizontalnoj, to će biti niže temperature polaznog voda. Krivulja grijanja ne smije biti predimenzionirana niti nedovoljno dimenzionirana. Namještanje ispravne krivulje grijanja će u konačnici rezultirati uštedama na troškovima energije.
Za optimalnu interakciju dizalice topline i podnog grijanja preporučljivo je izvršiti hidraulično uravnoteženje sustava grijanja. Ovdje postoji daljnji potencijal za uštedu energije i troškova. Hidraulično uravnoteženje osigurava ravnomjernu raspodjelu topline po cijeloj kući optimiziranjem protoka volumena i omjera tlaka u sustavu grijanja. Ovaj proces je posebno koristan za velike sustave grijanja. Ako isti tlak ne prevladava svugdje u krugu grijanja, protok vode u cijevima za grijanje možda neće ispravno teći. To može biti slučaj, na primjer, u velikim sobama ili sobama koje su povezane dalje. Tijekom hidrauličkog uravnoteženja sustava podnog grijanja, stručna osoba provjerava cijelu cijevnu mrežu i podešava sustav tako da u svaki krug grijanja stigne točna količina vode i topline. Mogući znakovi upozorenja mogu biti da sobna temperatura varira, podno grijanje se ne zagrijava pravilno ili dizalica topline troši puno električne energije.
Dobro je znati: Dodatna prednost sustava podnog grijanja sastoji se u efektu samoregulacije. Ako su dosegnute namještene temperature ili je zbog drugih faktora povišena temperatura prostorije, primjerice zračenja sunčevih zraka, sustav grijanja će se automatski regulirati i smanjit će se predana toplinska energija. Tko želi ispravno podesiti sustav podnog grijanja, treba paziti da se suviše često ne regulira sobni termostat. Sustavi podnog grijanja odlikuju se tromim vremenom reakcije i zahtijevaju i više sati da se prostorija temperira na željenoj temperaturi. Regulacijom temperature pojedinačnih prostorija grijanih sustavom podnog grijanja, temperatura u svakoj prostoriji može se individualno regulirati prema potrebama korisnika. To se mora uzeti u razmatranje već pri projektiranju instalacije podnog grijanja i polaganju cjevovoda.

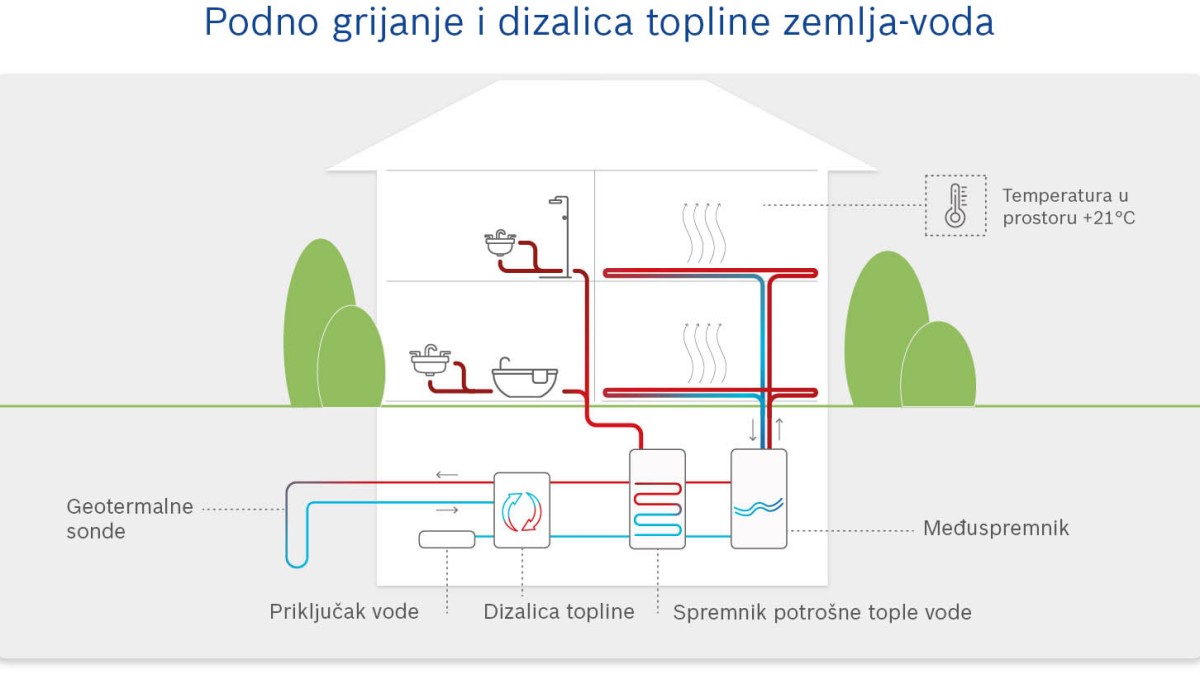

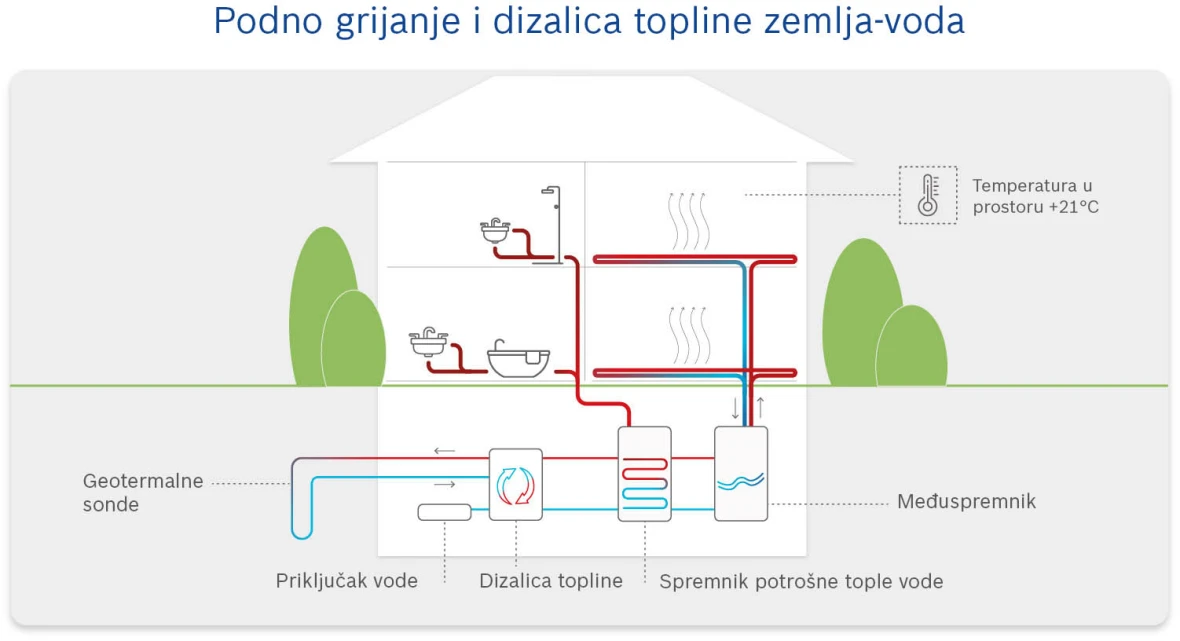

Kako funkcionira dizalica topline s podnim grijanjem?
Funkcija dizalice topline zasniva se na zatvorenom kružnom toku rashladnog sredstva. Dizalice topline oduzimaju energiju iz prirodnog okoliša (zrak, zemlja, podzemne vode) i iskorištavaju je kao energiju za pogon sustava grijanja. Sustav podnog grijanja nužan je kako bi povećali količinu oduzete energije prirodnom okolišu, primjenom električne energije za povišenje visine temperature i prenijeli toplinsku energiju sustavu predaje i razvoda toplinske energije. Topla voda teče kroz cijevi instalacije grijanja i transportira toplinsku energiju u grijane prostorije. Toplinska energija se predaje preko cijevi instalacije podnog grijanja, na koji se način zagrijavaju prostorije kuće. Predajom toplinske energije snižava se temperatura vode sustava grijanja koja teče natrag do dizalice topline, odakle počinje kružni tok.
Međuspremnik instalacije dizalice topline za sustave podnog grijanja
Međuspremnik instalacije dizalice topline služi za pohranjivanje suvišne toplinske energije i prema potrebi za njenu predaju sustavu grijanja. Međuspremnik proizvodnju i potrošnju toplinske energije može odvojiti vremenski i putem hidraulike sustava. Na taj je način moguća optimalna prilagodba proizvodnje i potrošnje toplinske energije, zahvaljujući čemu instalacija grijanja dizalice topline može raditi jednolično. Za rad dizalice topline međuspremnik nije neophodan, ali on osigurava minimalno vrijeme rada kompresora uz zatvorene ventile sustava grijanja i time se produljuje vrijeme korištenja dizalice topline. Pohranjivanjem toplinske energije mogu se premostiti vremena ograničenja opskrbe iz električne mreže distributera. Pri odabiru međuspremnika posebno treba paziti na njihovu zadovoljavajuću toplinsku izolaciju, kako se toplinskim gubicima ne bi poništile prednosti pohranjivanja toplinske energije. Za slučaj nekog sustava podnog grijanja s dizalicom topline međuspremnik nije nužno potreban, jer sustav podnog grijanja već sam za sebe pohranjuje veliku količinu toplinske energije. Ako se međutim kombiniraju dva generatora topline kao hibridni sustav, jedan spremnik može poslužiti kao sučelje odnosno nužnost za neometanu "suradnju" dva generatora topline. Za slučaj pripreme tople vode jedan spremnik je isto tako važan.
Hlađenje s dizalicom topline i podnim grijanjem
Dodatna prednost pri kombiniranju podnog grijanja i dizalice topline sastoji se u tome da se vaše prostorije mogu istodobno energetski učinkovito grijati i hladiti. Preduvjet za to je reverzibilni sustav grijanja dizalice topline, kao alternativa klima uređaju. Sustavi zidnih i podnih grijanja zbog svoje velike površine znatno su bolji za hlađenje nego uobičajeni radijatori. Za hlađenje s dizalicama topline kružni tok rashladnog sredstva je inverzan. Za učinak hlađenja toplinska energija grijanja odvodi se prema van, zbog čega se sustav grijanja pothlađuje. Nakon toga ohlađena voda teče kroz cijevi sustava grijanja u cijevi podnog grijanja i prostorije se klimatiziraju preko velike površine. Učinak hlađenja dizalice topline i podnog grijanja je međutim ograničen.
Da li je prikladna dizalica topline bez podnog grijanja?
Što ako želite instalirati dizalicu topline a nemate sustav podnog grijanja? Rad dizalice topline bez podnog grijanja je moguć i ima smisla. Dizalice topline ne funkcioniraju samo s podnim grijanjem, nego se mogu kombinirati i s radijatorima. Odlučujuće za energetsku učinkovitost dizalice topline je među ostalim, koje tipove radijatora ugraditi i koja je tražena potrošnja topline kuće.
Važnu ulogu igra temperatura polaznog voda sustava grijanja. Dizalice topline rade energetski najučinkovitije pri nižim temperaturama polaznog voda, koje optimalno omogućavaju rad sustava podnog grijanja. Ali i radijatori s većom površinom za predaju toplinske energije, kao što su primjerice niskotemperaturni radijatori, odnosno radijatori dizalice topline, mogu osigurati niže temperature polaznog voda. Maksimalno potrebna temperatura međutim nije odlučujuća, jer su moderne dizalice topline u stanju održavati povišene temperature polaznog voda u postojećim zgradama. Pri određenim preduvjetima, neka dizalica topline za stariju zgradu može se smišljeno koristiti i bez podnog grijanja. Pri tome računajte s dodatnim troškovima za prilagodbu ili modernizaciju sustava grijanja, a prema potrebi i za energetske zahvate sanacije, kako bi se smanjila potrošnja toplinske energije u zgradi.
Troškovi za dizalicu topline s podnim grijanjem
Sustavi podnog grijanja rade energetski učinkovito, ali su skuplji od instaliranja klasičnih radijatora. Kombinacijom s dizalicama topline ovi se troškovi mogu brzo amortizirati u novogradnjama. Dugoročno gledano, pri radu dizalice topline s podnim grijanjem može se uštedjeti na troškovima zbog manje potrošnje električne energije.
Troškovi za instalaciju podnog grijanja ovise od toga koji se postupak polaganja cijevi koristi. Za više informacija o mogućnostima instaliranja, izboru sustava podnog grijanja, kontakitrajte stručnu osobu.
Pitanja i odgovori na temu podnog grijanja s dizalicom topline
Zašto je svrhovito podno grijanje s dizalicom topline?
Može li dizalica topline zrak-voda raditi s podnim grijanjem?
Funkcionira li dizalica topline bez podnog grijanja?
Koji su mogući sustavi polaganja cijevi kod primjene podnog grijanja s dizalicom topline?
Koji je razmak položenih cijevi za podno grijanje s dizalicom topline?
Prema kojoj shemi se podno grijanje priključuje na dizalicu topline?
Može li se instalirati dizalice topline bez podnog grijanja?
