Bomba de calor instalação

Fácil instalação e manutenção dos sistemas de bomba de calor ar-água

Na fase de planeamento é importante considerar:

1. Dimensionamento da bomba de calor: selecionar a bomba de calor ar-água adequada é fundamental para garantir a eficiência do sistema. Uma bomba de calor com a potência inadequada pode reduzir a eficiência energética e gerar custos extras desnecessários.

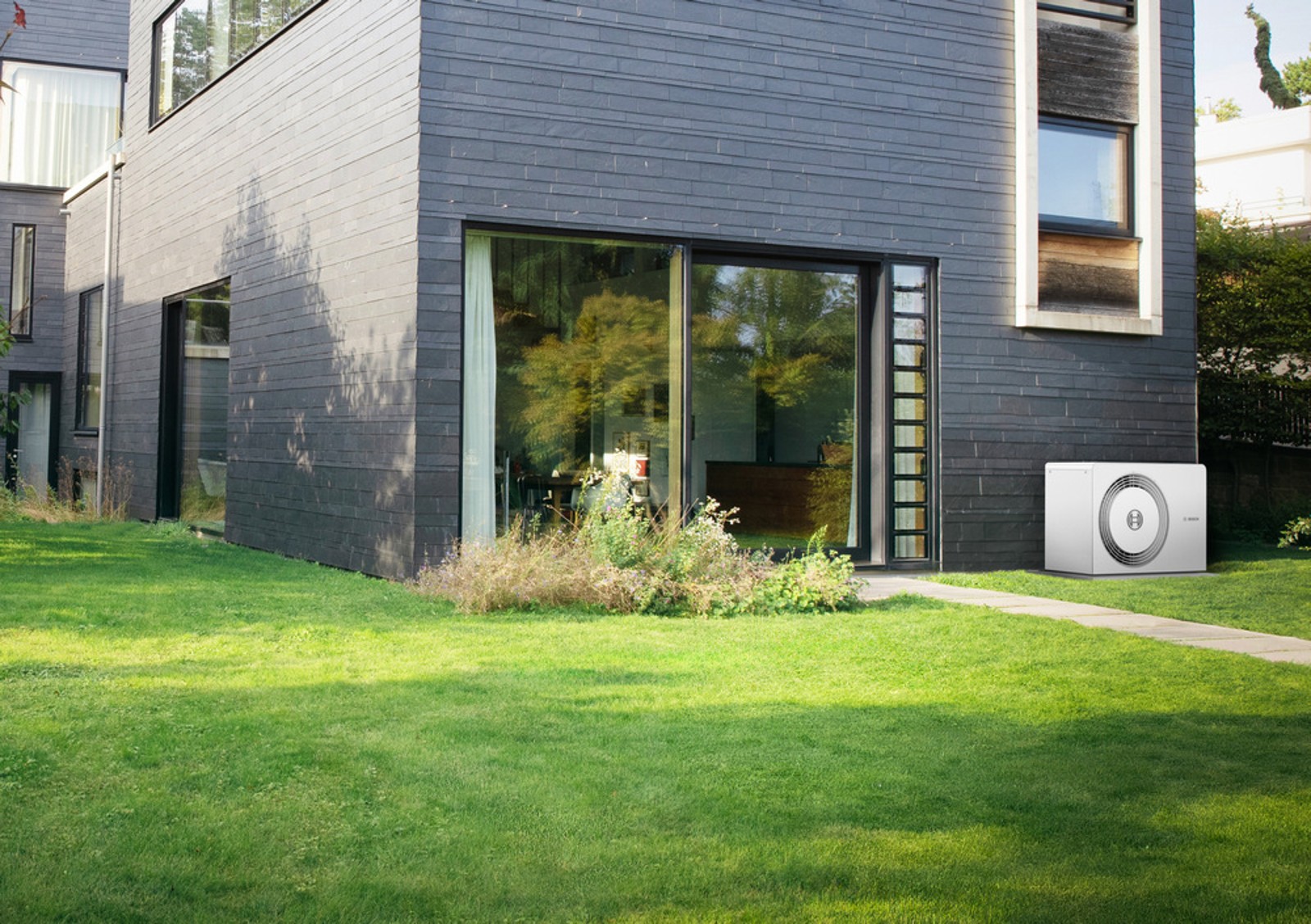

2. Local de instalação: a escolha do local de instalação da bomba de calor ar-água é determinante, ao impactar diretamente a eficiência do sistema, o tempo do seu funcionamento e os níveis de ruído emitidos. A seguir, destacamos alguns elementos fundamentais para selecionar o local mais apropriado:

• Acesso ao ar exterior: considerando que as bombas de calor ar-água aproveitam a energia do ar exterior, é fundamental instalá-las num local que permita o acesso livre ao ar. Uma localização desobstruída e livre, longe de obstáculos como árvores ou paredes, assegura uma circulação de ar eficaz.
• Proximidade ao espaço: para minimizar as perdas térmicas, é importante instalar a unidade exterior da bomba de calor o mais próximo possível da casa ou do local. Quanto mais reduzido for o comprimento das tubagens, menor será a perda de calor durante a transferência da água quente para o espaço.
• Ruído: as bombas de calor ar-água produzem algum ruído, principalmente na unidade exterior. Para minimizar o impacto sonoro, é recomendável instalar a unidade longe de janelas e áreas de descanso, além de garantir que haja espaço suficiente ao redor para evitar que o ruído perturbe os vizinhos.
• Proteção contra as intempéries: embora apropriadas para instalação ao ar livre, é aconselhável proteger as bombas de calor ar-água de condições meteorológicas extremas. Instalar a unidade exterior sob uma estrutura aberta, como um alpendre, pode prolongar a sua vida útil, garantindo sempre uma circulação de ar adequada.
• Fácil acesso para a manutenção: o local de instalação da bomba de calor deve ser selecionado de modo a proporcionar espaço suficiente para trabalhos de manutenção. Um acesso fácil é essencial para realizar inspeções e respetivas manutenções, garantindo o bom funcionamento e prolongando a vida útil do equipamento.
• Aspectos estéticos: o design da bomba de calor é um aspeto importante na escolha do local de instalação. Recomenda-se instalar a unidade exterior de modo que se integre no ambiente, sem afetar a estética da fachada da casa ou do local. Instalar em áreas menos visíveis ou utilizar elementos decorativos que não obstruam a ventilação são algumas alternativas.

Fases para a instalação da bomba de calor aerotérmica

A instalação de uma bomba de calor ar-água é um processo que exige planeamento rigoroso realizado por um profissional certificado. A seguir, detalhamos as principais etapas do processo de instalação, que pode variar conforme o tipo de sistema e empresa de instalação:

1. Avaliação: o profissional certificado verifica o isolamento, sistema atual, local de instalação e calcula a necessidade de climatização para dimensionar corretamente a potência da bomba de calor, garantindo assim o equipamento e Coeficiente de Performance (COP) ideal.

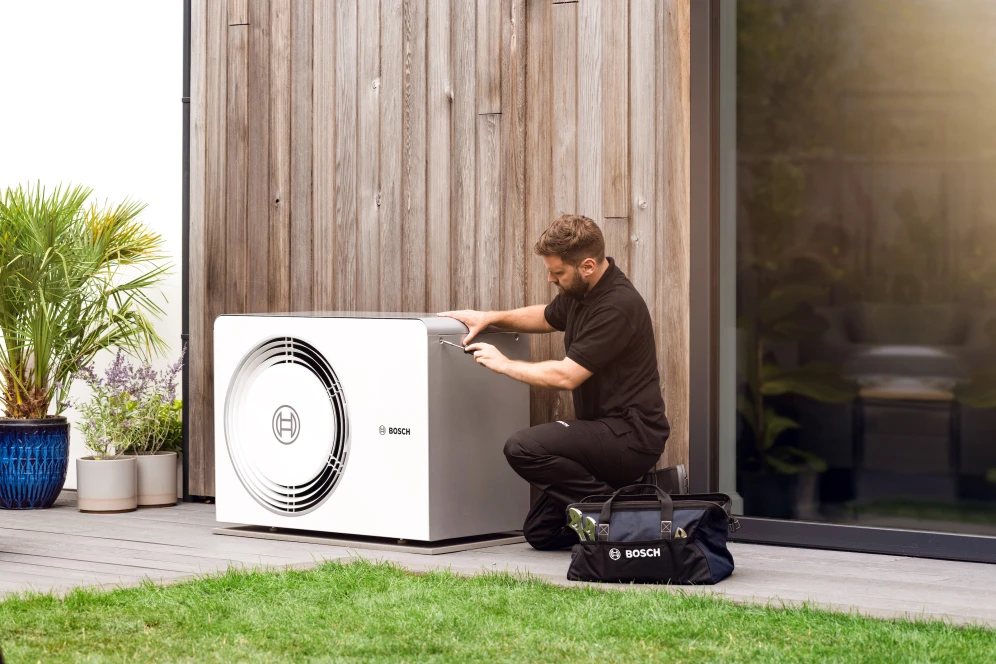

2. Preparação do local: é necessário contar com uma base estável e devidamente nivelada, capaz de suportar de forma segura a unidade exterior da bomba de calor, evitando vibrações indesejadas.
3. Instalação da bomba de calor: após o devido análise e planeamento, a bomba de calor é instalada na zona exterior do espaço a climatizar.
4. Instalação das tubagens: as tubagens são conectadas entre a unidade exterior e a unidade interior, priorizando percursos curtos e diretos para reduzir as perdas térmicas.
5. Ligação elétrica: um técnico qualificado deverá assegurar a correta conexão da bomba de calor à rede elétrica, respeitando os regulamentos e garantindo uma instalação segura.
6. Integração no sistema de aquecimento: a unidade interior é ligada ao sistema existente (radiadores, piso radiante ou acumulador de água quente), integrando os componentes necessários para garantir a operação segura e eficaz do sistema.
7. Fase de testes: após a instalação, são realizados testes, como a verificação da pressão do sistema, a medição do caudal de água e a calibração das definições do sistema de regulação, para garantir a eficiência e segurança do sistema.
8. Instrução ao cliente: no final, o cliente recebe orientações detalhadas sobre o uso da bomba de calor e os contactos de apoio para eventuais dúvidas.

A instalação de uma bomba de calor ar-água requer conhecimentos técnicos e um planeamento rigoroso. A preparação correta do local de instalação, a instalação do sistema e tubagens, bem como o dimensionamento e as instruções detalhadas são fundamentais para garantir a eficiência do sistema. É aconselhável contactar com profissionais certificados para assegurar uma instalação segura e em conformidade com as normas e regulamentos.

Com uma instalação e manutenção corretas, uma bomba de calor ar-água pode garantir climatização eficaz ao longo de todo o ano.

Soluções de bomba de calor ar-ar de fácil instalação e manutenção.

Na fase de planeamento é importante considerar:

1. Avaliação de necessidades: o primeiro passo envolve uma análise detalhada do espaço e dos requisitos. É crucial considerar o tamanho e a orientação solar das divisões, o isolamento e as condições climáticas para definir a capacidade necessária da bomba de calor.
2. Definição de componentes: o técnico irá aconselhar sobre a escolha das unidades split e exterior, com base no estudo prévio, tendo em conta a estética desejada e as necessidades de climatização do espaço.
3. Instalação das unidades interiores: cada unidade split é instalada estrategicamente para assegurar a distribuição uniforme do ar por toda a divisão, garantindo um conforto eficiente e ideal.
4. Ligação entre unidades: é necessário passar cabos e tubos entre as unidades exterior e interior através de furos de passagem na parede.
5. Instalação da unidade exterior: a unidade que capta o ar exterior é instalada num local que garante boa ventilação, proteção contra condições climáticas adversas e fácil acesso para inspeções e manutenção.
6. Interligação das unidades: a conexão entre as unidades interior e exterior é realizada com especial foco no isolamento, de forma a reduzir as perdas de energia térmica e garantir o bom desempenho do sistema.
7. Dimensionamento e testes: depois do instalador completar a instalação, coloca o sistema em funcionamento e realiza testes para verificar o correto desempenho da bomba de calor ar-ar, garantindo que a climatização atinja o conforto desejado. Por fim, ajustam-se os parâmetros ao perfil térmico do espaço, otimizando o rendimento energético.
8. Instruções e conselhos: uma vez finalizada a instalação, são entregues ao utilizador as orientações de uso, acompanhadas de sugestões de manutenção periódica.

Bombas de calor geotérmicas: eficiência e conforto através da energia da terra

As bombas de calor geotérmicas aproveitam a energia térmica do solo. Geralmente, são mais eficientes do que as bombas de calor ar-ar, embora exijam uma instalação mais complexa.

Estes sistemas geotérmicos captam energia térmica do subsolo através de um circuito que, utilizando coletores ou sondas geotérmicas, transfere esta energia para o circuito refrigerante da bomba de calor.

• Coletores geotérmicos: os coletores são tubos instalados normalmente a uma profundidade de 1 a 2 metros, aproveitando a temperatura constante do calor do solo. Este método evita perfurações profundas quando existem determinadas limitações, sendo uma solução mais simples e económica.
• Sondas geotérmicas: as sondas geotérmicas são estruturas verticais, com profundidade que variam de 50 a 100 metros, através das quais circula um fluido de transferência térmica em circuito fechado. Este tipo de instalação exige obras mais complexas e dispendiosas, bem como a necessidade de relatórios técnicos e licenças específicas das entidades competentes.

Em ambos métodos, é fundamental assegurar que o solo apresenta características geológicas adequadas à captação de energia geotérmica. Solos com elevado teor de água apresentam valores de condutividade térmica superiores aos de solos secos. Além disso, é essencial garantir que a propriedade dispõe de espaço suficiente para instalar as máquinas e ferramentas necessárias para os trabalhos e obras. O planeamento e a instalação do sistema de bomba de calor geotérmica geralmente demora vários meses.

A unidade interior da bomba de calor deve ser colocada numa sala específica, ocupando cerca de 1 a 2 metros quadrados de espaço. Embora as bombas de calor sejam geralmente bastante silenciosas, recomenda-se evitar a sua instalação perto dos quartos, devido aos possíveis ruídos de funcionamento.

1. Avaliação do espaço: primeiramente, é indispensável realizar um estudo geológico do solo. A composição e a humidade do mesmo devem ser analisadas, uma vez que ambos fatores interferem diretamente na transferência térmica.
2. Opções de instalação: o fator determinante é optar entre coletores ou sondas geotérmicas. Os coletores, instalados próximos à superfície, são ideais para locais onde a perfuração profunda não é possível. As sondas geotérmicas, que alcançam maiores profundidades, são geralmente mais eficientes, mas requerem obras mais complexas.
3. Considerações legais: é importante verificar se são necessárias licenças para a instalação do sistema de geotermia. Estas podem variar conforme a região e o tipo de instalação. A aquisição das licenças ou autorizações necessárias forma parte do processo de planificação.
4. Cálculo da capacidade: a potência da bomba de calor deve ser calculada com precisão. Este cálculo é fundamentado nas necessidades de climatização do espaço, tendo em conta fatores como a área da habitação ou local, o isolamento e as condições climáticas locais.
5. Considerações do espaço: é essencial dispor de espaço suficiente para a instalação da bomba de calor e dos coletores ou sondas geotérmicas.
6. Integração com o sistema existente: é necessário verificar se a bomba de calor geotérmica é compatível com o sistema de climatização atual. Isto implica considerar se são necessários equipamentos adicionais, como um acumulador de água quente.
7. Orçamento: deve ser apresentada ao utilizador final uma estimativa detalhada dos custos, incluindo os custos de aquisição e de instalação.
8. Contacte com profissionais certificados: contactar com um profissional certificado é fundamental para garantir uma ótima e segura instalação de todo o sistema de bomba de calor geotérmica.

Instalar uma bomba de calor geotérmica passa por várias fases, começando pelo planeamento, dimensionamento, perfuração, processo de instalação, entre outros, que, quando executadas por técnicos qualificados, asseguram o rendimento ótimo do sistema, a poupança de energia e o conforto térmico.

Em resumo, o processo começa com a ligação dos tubos à unidade exterior da bomba de calor, segue com a instalação da unidade interior num espaço específico da habitação ou local, e termina com a montagem de tubos isolados que transferem o calor/frio entre a bomba e os coletores ou sondas geotérmicas. Um técnico eletricista certificado garante a conexão segura da bomba de calor à rede elétrica, respeitando todas as normas de segurança, e integra o equipamento no sistema existente, incluindo, se necessário, o circuito de água quente.

Depois de concluída a instalação, a bomba de calor geotérmica é ativada e o técnico realiza os respetivos testes para confirmar o bom funcionamento de todos os componentes. São verificados o circuito do fluido, as ligações elétricas e o desempenho térmico. Se necessário, são efetuados os ajustes para assegurar a eficiência e o bom funcionamento do sistema.

Por fim, o utilizador recebe as instruções de utilização e manutenção, incluindo recomendações para prolongar a vida útil do sistema e otimizar o consumo energético. Cada uma destas fases é fundamental para garantir que a bomba de calor geotérmica proporcione uma climatização segura, confortável e sustentável.

Bombas de calor água-água: aproveitamento de águas subterrâneas

As bombas de calor água‑água captam o calor térmico de um circuito hídrico em contacto com a fonte de calor, solo ou lençol freático, e transfere-o para um segundo circuito hídrico. Funciona através de um poço de extração que transfere a água do lençol freático para a bomba de calor, onde o calor é aproveitado, seguindo depois para outro poço que devolve a água ao subsolo.

Fase de planeamento

• Análise do local: é fundamental realizar um estudo detalhado do terreno para verificar a disponibilidade e a qualidade das águas subterrâneas, bem como o seu caudal.
• Licenças: para instalar os sistemas de bombas de calor água-água, é necessário obter autorizações das entidades responsáveis pela gestão dos recursos hídricos, particularmente em áreas protegidas, garantindo assim o cumprimento da legislação vigente.
• Planeamento técnico: deve realizar‑se uma análise detalhada das necessidades térmicas do espaço e das características da água subterrânea, de forma a dimensionar corretamente a bomba de calor.

Etapas do processo de instalação de uma bomba de calor água-água

• Perfuração de poços: são realizados dois poços separados a uma determinada distância: um poço que extrai a água subterrânea até à bomba de calor, e outro para devolver a água arrefecida ao aquífero.
• Instalação da bomba de calor: a bomba de calor água-água normalmente é instalada numa sala específica do espaço a climatizar.
• Conexão dos componentes do sistema: a bomba de calor é conectada aos poços para garantir um fluxo contínuo de água.
• Funcionamento do sistema: após a instalação, são efetuados testes para garantir que a bomba de calor água-água opera eficientemente.

Considerações na instalação da bomba de calor água-água

Antes de instalar um sistema de bomba de calor água‑água em Portugal, é imprescindível cumprir várias exigências legais que variam consoante a tipologia e o impacto do projeto. Em geral, esta tecnologia recorre a água de fontes naturais (aquíferos, lagos ou rios), pelo que o regime de licenciamento envolve algumas obrigações legais.

• Autorizações segundo a lei da água

Para captação e reinjeção de água subterrânea, é obrigatória a obtenção de um título de utilização dos recursos hídricos junto da Agência Portuguesa do Ambiente (APA). Este procedimento garante que a exploração não prejudica a quantidade ou qualidade das águas nem o ecossistema.

• Projeto e licença de obras

Se a instalação incluir obras, como a construção de sala de máquinas, vedações ou mudanças na rede de infraestruturas, será necessária uma licença de obras. Mesmo em pequenas intervenções, deve confirmar junto da Câmara Municipal se existe obrigação de licenciamento urbanístico ou de mera comunicação prévia.

• Avaliação do impacto ambiental

Em projetos de grande escala, particularmente quando a perfuração implica obras substanciais ou afeta zonas protegidas, normalmente é necessária uma avaliação do impacto ambiental para assegurar o mínimo de riscos ambientais.

• Relatório hidrogeológico

Deve ser considerado um relatório hidrogeológico, assinado por um geólogo registado na Ordem dos Geólogos, que comprove que a captação e reintrodução da água não causarão impactos negativos no lençol freático nem nas águas adjacentes.

• Autorizações para perfurações

As perfurações verticais (sondas) ou horizontais (coletores) e/ou obras podem requerer licenças específicas.

• Registo e comunicação

Uma vez concluídos os trabalhos, pode ser necessário que o responsável pelo projeto registe a instalação junto da APA ou da entidade regional competente, além de manter todos os títulos de utilização e licenças atualizados, facilitando as inspeções periódicas de fiscalização.
