Detaljeret datalogning

Alle driftsdata i styresystemer med systemstyring UI 800, CW 400 el. HPC 400 registreres over tid og kan vises grafisk i overskuelig form. Du kan effektivt optimere din kundes varmesystem eller hurtigt analysere det på tidspunktet for en fejl. Alle nødvendige informationer om varmeproducent, kølekreds, bufferbeholder, varmtvandsproduktion eller varmekredse vises transparent.

Efterfølgende lovmæssige og tekniske forudsætninger skal være givet:

Lovmæssige forudsætninger: Kundens samtykke skal omfatte »Analyse og ændring …«.

Tekniske forudsætninger: EMS-systemstyringer som f.eks. UI 800, CW 400, HPC 400 og en internet-gateway (integreret, MB LAN2 eller K30 RF)

Hvis forudsætningerne er opfyldt, vises »Datalogning« øverst i anlægsdetaljerne. For at aktivere skal du gå til portefølje-visningen og vælge anlægget. Åbn siden datalogning, og start datalogningen manuelt i løbet af Beta-testfasen.

Aktuelle driftsdata, som du på installationsstedet kan se på styringen under overvågningsværdier, registreres over tid og kan ses, uanset hvor du befinder dig. Du kan lave analysen, mens du sidder på kontoret. Ved hjælp af den grafiske visning kan du gennemgå varmeanlæggets driftsadfærd. Du ser, om tilpasninger af enkelte parametre har forbedret varmeanlæggets driftsadfærd, eller du kan gennemgå varmeanlæggets drift i tilfælde af fejl.

De driftsdata, som du får vist, afspejler kommunikationen mellem et varmesystems komponenter. Disse driftsdata overføres til Bosch og lagres.

Hvilke driftsdata du kan vælge mellem afhængiger af de installerede komponenter i din kundes varmeanlæg. Valgmulighederne omfatter målte værdier som f.eks. for varmtvandstemperatur, nominelle værdier f.eks. for opvarmning af rummene, statiske informationer, f.eks. antal varmekredse, statusmeddelelser fra komponenter, f.eks. kompressor til/fra og fejlmeddelelser.

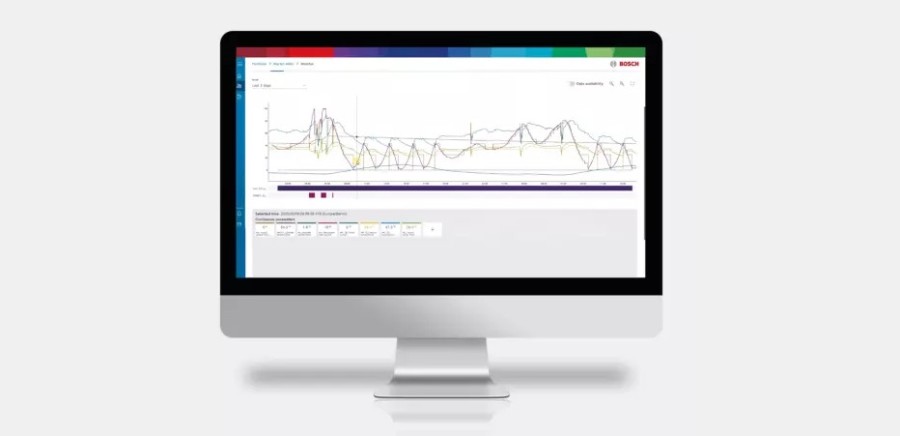

Udvidelsen viser dig lige fra starten et udvalg af data for de sidste dage. Naturligvis kan du vælge andre tidsrum eller tilpasse de parametre, som du vil analysere. Ved hjælp af en zoomfunktion kan du opløse visningen mere og mere og gennemgå detaljerne til din analyse. Ved at vise og skjule parametrene i grafen kan du fokusere endnu bedre på de væsentlige informationer.

Under grafen er der en forklaring. I forklaringen ses betegnelserne for parametrene og værdierne på netop det tidspunkt, som du peger på med musen.

Under grafen er der en forklaring. Til højre for parametrene kan menuen til parametervalg åbnes ved at trykke på plustasten. I venstre side findes udvalget af alle parametre, og i højre side har man de netop valgte parametre. For at overtage parametre i grafen skal du vælge parameteren og ved hjælp af pilene mellem udvalgsboksene overføre den til udvalget eller fjerne den fra udvalget.

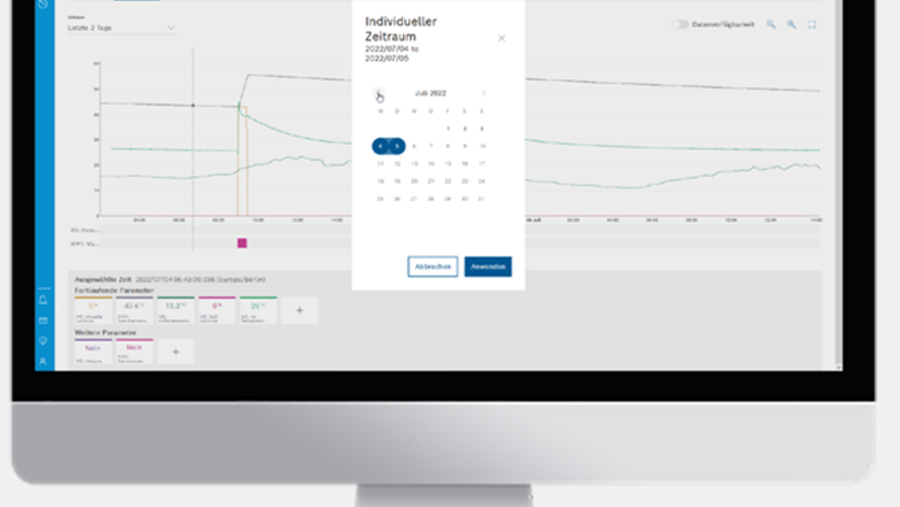

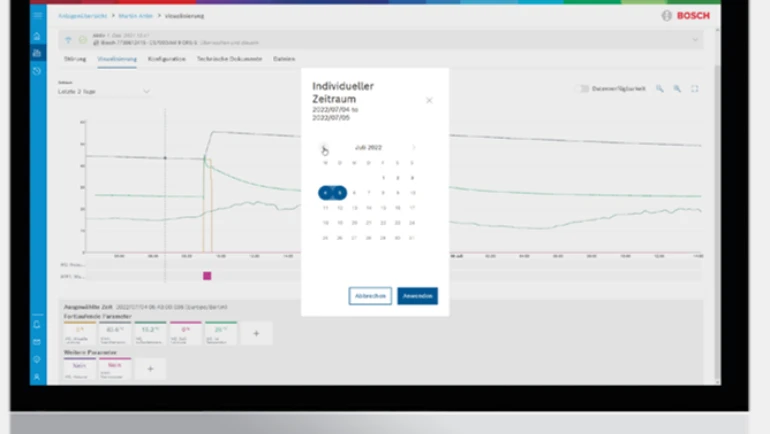

Over grafen til venstre findes menuen til ændring af tidsrummene. Du kan vælge fastsatte tidsrum eller vælge et af dig selv defineret tidsrum i kalendervisningen ved at vælge en start- og en slutdato. 5 dage kan vælges som maksimalt tidsrum for analysen.

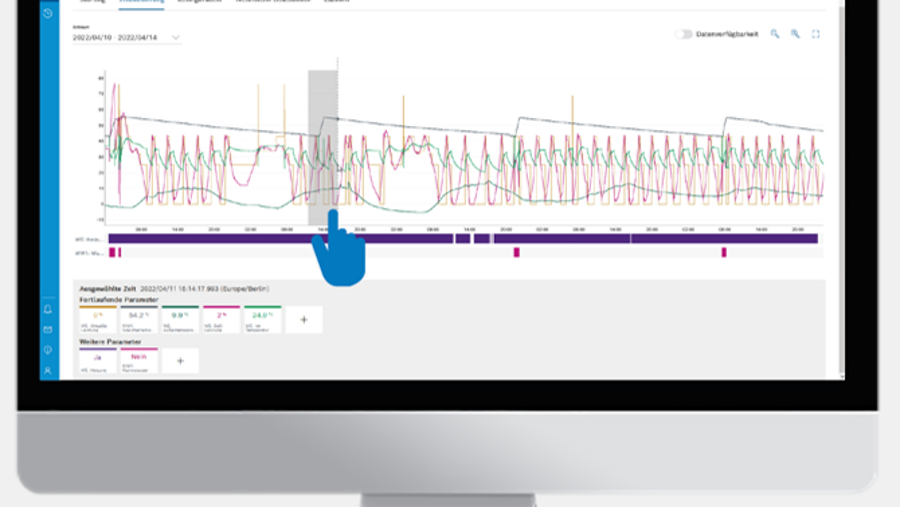

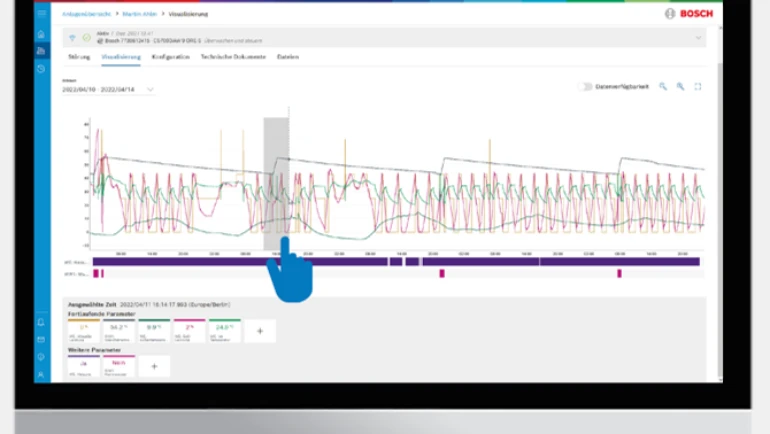

Dataene er højopløste og tillader en detaljeret analyse i sekundområdet. Vælg med musen den del, som du vil forstørre. Når du har sluppet musen, viser grafikken udsnittet.

Under grafen er der en forklaring. Ved at klikke på parametrene kan enkelte linjer skjules eller vises.

Under grafen er der en forklaring. I forklaringen ses parametrenes betegnelse og de aktuelle værdier.

Fra tidspunktet for aktiveringen lagres driftsdataene i op til 24 måneder.

Efter at du har aktiveret datalogningen, går der noget tid, inden de første data vises. Hvis du er nysgerrig og gerne vil se de første data, kan du prøve igen efter ca. 20 minutter for at se de første data.
