Montaż pompy ciepła – Wszystko co musisz wiedzieć

Uzyskaj bezpłatny dobór pompy ciepła Pompa ciepła – Kompendium wiedzy

Spis treści

Elementy systemu grzewczego z pompą ciepła
Co należy wziąć pod uwagę przed montażem pompy ciepła?
Różne rodzaje pomp ciepła i wymagania dotyczące montażu
Czy trzeba mieć pozwolenie na montaż pompy ciepła?
Ile kosztuje montaż pompy ciepła?
Ile trwa montaż pompy ciepła?
What documents and authorisations are required for the installation of a heat pump?

Elementy systemu grzewczego z pompą ciepła

Pompy ciepła są zaprojektowane, aby wykorzystywać ciepło z otoczenia (np. powietrze, grunt) do celów grzewczych. Bez względu na konkretny rodzaj pompy ciepła urządzenia te składają się z trzech głównych elementów:

Dolne źródło ciepła pobiera energię z otoczenia (powietrze, ciepło gruntu, woda), która to energia jest następnie wykorzystywana do ogrzewania
Pompa ciepła, będąca głównym elementem, przetwarza ciepło otoczenia w energię cieplną. Do działania urządzenia wymagana jest również energia elektryczna.
System dystrybucji ciepła (jak np. ogrzewanie podłogowe, ścienne), który rozprowadza energię cieplną w całym domu i może tymczasowo przechowywać ciepło w razie potrzeby.

Co należy wziąć pod uwagę przed montażem pompy ciepła?

Montaż pompy ciepła zawsze powinien być przeprowadzany przez autoryzowanych i certyfikowanych instalatorów urządzeń grzewczych z odpowiednimi uprawnieniami. Przed instalacją należy sprawdzić, obliczyć i wziąć pod uwagę wiele aspektów. W szczególności błędy w planowaniu mogą spowodować niewydajną pracę pompy ciepła. W najgorszym przypadku może to skutkować brakiem wymaganej wydajności grzewczej lub nadmiernym zużyciem energii. Dlatego zaleca się skonsultowanie się z ekspertem już na wczesnym etapie planowania.

Różne rodzaje pomp ciepła i wymagania dotyczące montażu

Istnieją trzy główne rodzaje pomp ciepła, które znacząco różnią się pod względem wymaganego nakładu na instalację:

Powietrzna pompa ciepła (pompa ciepła powietrze-woda)
Gruntowa pompa ciepła (pompa ciepła grunt-woda)
Pompa ciepła woda - woda

Gdzie zamontować pompę ciepła: pompa ciepła powietrzna

Pompa ciepła powietrze-woda pobiera ciepło z otaczającego powietrza. Energia pobrana z powietrza jest przekształcana w użyteczne ciepło poprzez przemianę termodynamiczną. Ważne jest, aby każda pompa ciepła miała bezpośredni dostęp do swojego źródła energii. Dla pomp ciepła powietrze-woda, których źródłem energii jest powietrze zewnętrzne, idealne jest ich instalowanie na zewnątrz budynku mieszkalnego. Dlatego często montuje się je na zewnątrz jako jednostki zewnętrzne. Ciepło jest przekazywane poprzez dobrze izolowane rury z jednostki zewnętrznej do jednostki wewnętrznej w domu i wprowadzane do systemu grzewczego.

Planowanie montażu pompy ciepła powietrznej:

Moc pompy ciepła: Wybór odpowiedniej powietrznej pompy ciepła jest kluczowy dla efektywności i skuteczności systemu grzewczego budynku. Pompa ciepła, której moc jest zbyt duża lub zbyt mała, może znacząco wpłynąć na efektywność energetyczną i prowadzić do niepotrzebnych dodatkowych kosztów.

Miejsce instalacji: Podczas planowania i montażu pompy ciepła powietrze-woda, miejsce instalacji urządzenia odgrywa kluczową rolę. Lokalizacja nie tylko wpływa na wydajność pompy ciepła, ale także na długość czasu eksploatacji i emisję dźwięku podczas pracy urządzenia. Oto kilka ważnych aspektów do rozważenia przy wyborze miejsca montażu:

Dostęp do powietrza zewnętrznego: Ponieważ pompy ciepła powietrze-woda pobierają ciepło z powietrza zewnętrznego, istotne jest zainstalowanie ich w miejscu, które zapewnia nieograniczony dostęp do powietrza. Wolna, otwarta przestrzeń, z dala od przeszkód takich jak drzewa czy ściany, zapewnia efektywną cyrkulację powietrza.

Odległość pompy ciepła od budynku: Bliska odległość od ogrzewanego budynku jest istotna, aby zminimalizować straty ciepła. Im krótsze orurowanie, tym mniejsze straty ciepła podczas transportu ogrzanej wody do budynku.

Emisja dźwięku: Powietrzna pompa ciepła podczas pracy generuje dźwięk. Dlatego miejsce montażu powinno być wybrane tak, aby emitowany dźwięk nie zakłócał spokoju mieszkańcom ani ich sąsiadom. Ważne jest zapewnienie odpowiedniej odległości od sąsiedniej nieruchomości. Może mieć sens umieszczenie pompy ciepła tak, aby przepływ powietrza wylotowego był skierowany w stronę ulicy. Zastanawiasz się, czy pompa ciepła jest głośna? Możesz to sprawdzić korzystając z symulatora dźwięku

Ochrona przed czynnikami pogodowymi: Mimo, że pompa ciepła powietrze-woda przeznaczona jest do użytku na zewnątrz budynku, zaleca się pewną ochronę przed ekstremalnymi warunkami pogodowymi. Zadaszone, ale nie całkowicie zamknięte miejsce może przedłużyć żywotność pompy, zapewniając jednocześnie dobrą cyrkulację powietrza.

Łatwy dostęp w celu konserwacji: Miejsce montażu pompy ciepła powinno być wybrane tak, aby umożliwiało przeprowadzenie przeglądu pompy ciepła.
Aspekt estetyczny: Wygląd urządzenia również odgrywa istotną rolę. Miejsce instalacji powinno być wybrane tak, aby pompa ciepła nie zakłócała zewnętrznego wyglądu domu i harmonijnie komponowała się z otoczeniem. Dzięki technologii rozszerzonej rzeczywistości możesz sprawdzić, jak pompa ciepła będzie wizualnie pasowała do otoczenia Twojego domu >

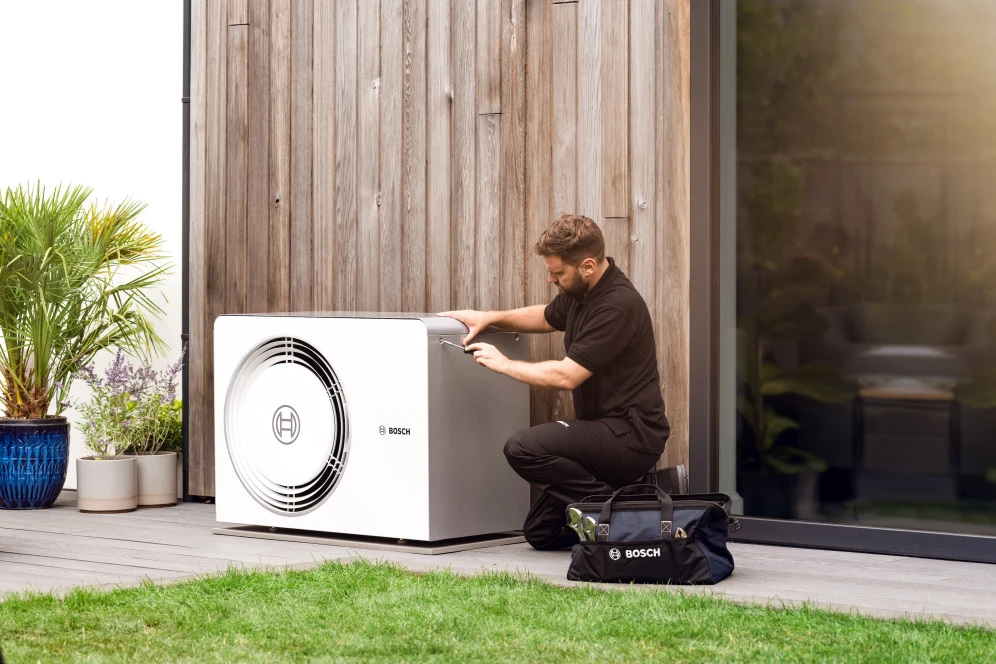

Jak przebiega montaż pompy ciepła powietrznej

Instalacja powietrznej pompy ciepła (zarówno typu pompy ciepła monoblok jak i typu pompy ciepła split) to systematyczny proces, który wymaga starannego planowania i realizacji. Oto przegląd typowych kroków związanych z instalacją takiej pompy ciepła:

Sprawdzenie wstępne i planowanie: Przed rozpoczęciem montażu pompy ciepła przeprowadza się szczegółową inspekcję warunków budynku. Obejmuje to ocenę izolacji, określenie zapotrzebowania na ogrzewanie i ciepłą wodę użytkową oraz sprawdzenie istniejącego systemu grzewczego. Ważne jest również określenie optymalnej lokalizacji instalacji pompy ciepła.
Przygotowanie miejsca instalacji: Wybrane miejsce musi zostać przygotowane. Zazwyczaj obejmuje to ułożenie stabilnego i równego fundamentu. Ten fundament musi być nośny, aby bezpiecznie podtrzymać pompę ciepła.
Instalacja jednostki zewnętrznej: Jednostka zewnętrzna pompy ciepła powietrze-woda jest instalowana na przygotowanym fundamencie. Jest to część pompy ciepła, która pobiera energię z powietrza zewnętrznego i przetwarza ją na ciepło.
Ułożenie orurowania: Należy ułożyć orurowanie pomiędzy jednostką zewnętrzną a systemem grzewczym w budynku. Służy ono do transportu ciepła do wnętrza budynku. Rury powinny być dobrze izolowane, aby zminimalizować straty ciepła.
Podłączenie do istniejącego systemu grzewczego: Jednostka wewnętrzna pompy ciepła jest podłączana do istniejącego systemu grzewczego i, w razie potrzeby, instalowany jest zbiornik na ciepłą wodę.
Instalacja elektryczna: Pompa ciepła wymaga podłączenia elektrycznego. Instalację elektryczną powinien przeprowadzić wykwalifikowany elektryk, aby zapewnić bezpieczeństwo i zgodność z obowiązującymi normami.

Uruchomienie i sprawdzenie: Po zainstalowaniu i podłączeniu, pompa ciepła jest uruchamiana. Przeprowadzane jest sprawdzenie, aby upewnić się, że wszystko działa poprawnie i że pompa ciepła działa efektywnie.
Szkolenie i przekazanie: Właściciel lub operator otrzymuje od firmy instalacyjnej szczegółowe instrukcje dotyczące obsługi i konserwacji pompy ciepła. Ważne jest, aby użytkownik zrozumiał, jak działa system i jak efektywnie go obsługiwać. Ponadto przekazywane są wszystkie istotne dokumenty, takie jak instrukcje obsługi i planowana konserwacja.

Instalacja pompy ciepła powietrze-woda wymaga specjalistycznej wiedzy i starannego planowania. Prawidłowe przygotowanie miejsca instalacji, profesjonalny montaż jednostek i orurowania a także staranne uruchomienie urządzenia i instruktaż dla użytkownika są kluczowe dla długiej żywotności, wydajności i niezawodności systemu.

Zaleca się skorzystanie z usług profesjonalnych firm instalacyjnych, aby zapewnić wysoką jakość i zgodność z obowiązującymi standardami oraz przepisami bezpieczeństwa. Dzięki właściwej instalacji i konserwacji pompa ciepła powietrze-woda może stanowić efektywne rozwiązanie dla ogrzewania budynków.

Montaż gruntowej pompy ciepła: Efektywność z gruntu

Pompa ciepła gruntowa wykorzystuje energię cieplną z ziemi. Jest ona zazwyczaj bardziej wydajna niż pompa ciepła powietrze-woda, ale wymaga bardziej złożonej instalacji.

Pompa ciepła gruntowa pobiera energię cieplną z gruntu. W tym celu stosuje się albo kolektory gruntowe poziome, albo kolektory gruntowe pionowe. W kolektorach krąży nośnik (płyn niezamarzający, np. glikol), przenosząc ciepło z podłoża do budynku, gdzie jest następnie wprowadzane do obiegu układu chłodniczego pompy ciepła.

Kolektor gruntowy poziomy instalowany jest na głębokości około1-2 metrów pod powierzchnią ziemi i stanowi alternatywę, gdy głębokie wiercenie nie jest możliwe do wykonania np. z przyczyn prawnych.
Kolektor gruntowy pionowy zazwyczaj umieszcza się na głębokości do 100 metrów pod ziemią. Proces ten wiąże się z wynonaniem odwiertów, które wymagają uzyskania odpowiednich pozwoleń.

W obydwu przypadkach montażu ważne jest sprawdzenie, czy gleba jest geologicznie odpowiednia do wykorzystania energii geotermalnej. Zazwyczaj wilgotne grunty dostarczają więcej ciepła niż suche i porowate grunty. Należy również sprawdzić, czy na posesji jest wystarczająco dużo miejsca na pracę niezbędnych maszyn i narzędzi budowlanych. Szczególnie w przypadku modernizacji istniejących budynków prace wiertnicze i montaż kolektorów mogą mieć wpływ na ogrod.

Pompa ciepła gruntowa jest zwykle montowana w pomieszczeniu technicznym, gdzie zajmuje około 1-2 metrów kwadratowych powierzchni. Chociaż nowoczesne pompy ciepła są zazwyczaj dość ciche, zaleca się, aby nie umieszczać ich w pobliżu sypialni, ponieważ dźwięki pracy mogą być nadal słyszalne.

Planowanie montażu pompy ciepła gruntowej

Faza planowania montażu gruntowej pompy ciepła jest kluczowym etapem zapewniającym efektywność i wydajność całego systemu grzewczego. W tej fazie należy uwzględnić kilka istotnych aspektów, które wymagają starannego rozważenia:

Analiza terenu: W pierwszej kolejności konieczne jest dokładne zbadanie terenu. Należy sprawdzić, czy obszar jest geologicznie odpowiedni do wykorzystania energii geotermalnej. Obejmuje to warunki glebowe i wilgotność, ponieważ te czynniki mają bezpośredni wpływ na przewodność cieplną.
Wybór systemu: Decydującym czynnikiem jest wybór pomiędzy kolektorami gruntowymi poziomymi a kolektorami gruntowymi pionowymi. Kolektory gruntowe poziome, które są instalowane bliżej powierzchni ziemi, nadają się do miejsc, gdzie głębokie wiercenie nie jest możliwe. Kolektory gruntowe pionowe, które docierają głębiej w ziemię (ok. 100 m), są często bardziej wydajne, ale wymagają bardziej profesjonalnych prac budowlanych.
Warunki prawne: Należy sprawdzić, czy wymagane są zezwolenia na planowaną instalację. Może to się różnić w zależności od regionu i rodzaju wiercenia. Uzyskanie wszystkich niezbędnych zezwoleń jest istotną częścią fazy planowania.
Obliczenia mocy: Wielkość i wydajność pompy ciepła muszą być dokładnie obliczone. Obliczenia te opierają się na zapotrzebowaniu budynku na ciepło, na co mają wpływ m.in. takie czynniki jak wielkość budynku, izolacja oraz warunki atmosferyczne.
Wymagania przestrzenne i dostępność: Nazleży zapewnić wystarczająco dużo miejsca na montaż pompy ciepła oraz kolektorów gruntowych. Trzeba również uwzględnić dostęp dla niezbędnych maszyn budowlanych.

Integracja z istniejącym systemem grzewczym: Należy sprawdzić kompatybilność gruntowej pompy ciepła z istniejącym systemem grzewczym budynku. Należy również rozważyć, czy konieczne są dodatkowe komponenty, takie jak np. zbiornik buforowy.
Planowanie budżetu: Należy przygotować szczegółową wycenę kosztów, która obejmuje nie tylko koszty zakupu, ale także koszty montażu. W tym czasie należy również sprawdzić możliwości finansowania i dotacji.
Współpraca ze specjalistami: Wskazane jest współpracowanie z profesjonalnymi firmami specjalistycznymi podczas planowania i realizacji montażu pompy ciepła. Obejmuje to specjalistów od energii geotermalnej, inżynierów ciepłownictwa i, jeśli konieczne, geologów. Profesjonalna pomoc jest niezbędna do wyjaśnienia aspektów technicznych i prawnych oraz znalezienia najlepszego rozwiązania dla każdego budynku.

Faza planowania montażu gruntowej pompy ciepła, zwanej również pompą ciepła solanka-woda, wymaga wszechstronnego uwzględnienia różnych aspektów, począwszy od geologicznych warunków lokalizacji, poprzez warunki prawne i techniczne, aż po planowanie budżetu. Staranne i przemyślane planowanie jest kluczowe dla efektywnego, niezawodnego i trwałego systemu ogrzewania gruntową pompą ciepła. Uwzględniając wszystkie istotne czynniki można zapewnić optymalne dopasowanie systemu do potrzeb budynku oraz przyczynić się do zwiąkszenia efektywności energetycznej i redukcji kosztów w długoterminowej perspektywie.

Instalator pomp ciepła - Przejdź do wyszukiwarki Autoryzowanych Partnerów Bosch Home Comfort

Jak wygląda montaż pompy ciepła gruntowej?

Proces instalacji gruntowej pompy ciepła obejmuje zazwyczaj następujące kroki:

Instalacja pompy ciepła typu solanka-woda to wieloetapowy proces, który wymaga szczegółowego planowania i precyzyjnego wykonania. Poniżej opisano typowy proces instalacji takiej pompy ciepła:

Przygotowanie terenu: Pierwszym fizycznym krokiem jest przygotowanie terenu. W przypadku użycia kolektorów gruntowych poziomych oznacza to wykopanie płytkich rowów, podczas gdy w przypadku kolektorów gruntowych pionowych konieczne jest głębokie wiercenie. Prace te wymagają specjalistycznego sprzętu i powinny być przeprowadzane przez specjalistyczne firmy.
Instalacja kolektorów gruntowych : W zależności od wybranej metody, kolektory gruntowe są układane w przygotowanych rowach lub wkładane do wywierconych otworów. Te komponenty działają jako wymienniki ciepła pomiędzy ziemią a pompą ciepła.
Podłączenie jednostki zewnętrznej i wewnętrznej: Komponenty ułożone w podłożu są podłączane do jednostki zewnętrznej pompy ciepła. Następnie instalowana jest jednostka wewnętrzna, zazwyczaj w pomieszczeniu technicznym.
Ułożenie orurowania: Układane są rury, które transportują czynnik chłodniczy (solankę) pomiędzy pompą ciepła a kolektorami lub zbiornikami. Te rury muszą być dobrze izolowane, aby uniknąć strat ciepła.
Instalacja elektryczna i podłączenie do systemu grzewczego: Wykwalifikowany elektryk montuje instalację elektryczną i zapewnia bezpieczne podłączenie pompy ciepła do sieci elektrycznej zgodnie z obowiązującymi normami elektrycznymi. Pompa ciepła zostanie również podłączona do istniejącego systemu grzewczego budynku, w tym do systemu dystrybucji ciepła w budynku i, jeżeli jest to wymagane, do systememu ciepłej wody użytkowej.
Uruchomienie i sprawdzenie: Po zakończeniu instalacji pompa ciepła zostaje uruchomiona. Wykwalifikowany technik przeprowadzi sprawdzenie, aby upewnić się, że wszystkie komponenty działają poprawnie i system działa wydajnie. Obejmuje to sprawdzenie obiegu czynnika roboczego, połączeń elektrycznych i wydajności grzewczej.
Ustawienia i optymalizacja: Po okresie testowym może być konieczne dostosowanie ustawień w celu zoptymalizowania wydajności systemu. Obejmuje to ustawienie technologii sterowania i regulacji oraz dostosowanie parametrów pracy.
Szkolenie i przekazanie: Na zakończenie użytkownicy otrzymują szczegółowe instrukcje dotyczące obsługi i konserwacji systemu. Przekazywane są ważne dokumenty, takie jak instrukcje obsługi i konserwacji. Ponadto udzielane są wskazówki dotyczące efektywnej pracy systemu.

Instalacja pompy ciepła gryntowej to złożony proces, który wymaga specjalistycznej wiedzy i starannego wykonania. Od planowania poprzez instalację komponentów aż po uruchomienie i instruktaż, konieczne jest wykonanie licznych kroków, aby zapewnić wysoką wydajność i długotrwałą niezawodną pracę systemu. Prawidłowy montaż zapewnia optymalne działanie pompy ciepła i przyczynia się do redukcji zużycia energii elektrycznej oraz zwiększenia komfortu domowników.

Czy trzeba mieć pozwolenie na montaż pompy ciepła?

Niezbędna dokumentacja i zezwolenia prawne wymagane do montażu pompy ciepła powietrznej i pompy ciepła gruntowej mogą się różnić w zależności od lokalizacji i konkretnych przepisów lokalnych. Oto ogólne wytyczne:

Powietrzna pompa ciepła

Pozwolenia budowlane: W wielu przypadkach pompy ciepła powietrze-woda nie wymagają zezwoleń na budowę, zwłaszcza gdy są instalowane jako jednostki zewnętrzne. Jednakże mogą obowiązywać lokalne przepisy, które wymagają sprawdzenia lub zatwierdzenia, zwłaszcza jeśli chodzi o odległość od sąsiednich nieruchomości lub ograniczenia dotyczące hałasu.
Przepisy dotyczące ochrony przed hałasem: Ze względu na to, że jednostka zewnętrzna emituje dźwięk, często wymagana jest dokumentacja potwierdzająca zgodność systemu z lokalnymi przepisami dotyczącymi hałasu.

Zastanawiasz się czy pompa ciepła jest głośna? Sprawdź to z symulatorem dźwięku pomp ciepła

Gruntowa pompa ciepła

Ile kosztuje montaż pompy ciepła?

Koszty montażu poszczególnych rodzajów pomp ciepła znacznie się różnią w zależności od typu i konkretnych wymagań systemu. Oto podsumowanie średnich kosztów:

Pompa ciepła powietrzna: Koszty wynoszą od ok. 50 000 do 70 000 złotych za jednostkę podstawową i od 15 000 do ponad 20 000 złotych za instalację i akcesoria, co daje łączną kwotę około 80 000 złotych.

Pompa ciepła gruntowa z pionowym korektorem gruntowym: Koszty te różnią się w zależności od projektu, a łączne koszty wynoszą około 130 000 złotych.

Pompa ciepła gruntowa z poziomym kolektorem gruntowym: Całkowite koszty tej opcji wynoszą około 100 000 złotych.

Warto zauważyć, że te koszty mogą różnić się w zależności od regionu i konkretnych wymagań projektu. Dofinansowania do pompy ciepła również mogą odgrywać rolę i moga pomóc obniżyć nakłady poniesione na inwestycję.

Ile trwa montaż pompy ciepła?

Czas montażu pompy ciepła może się różnić w zależności od rodzaju pompy ciepła, specyfikacji projektu, warunków terenowych oraz doświadczenia i umiejętności zespołu instalacyjnego. Oto kilka ogólnych wytycznych:

Powietrzna pompa ciepła: Instalacja zazwyczaj może być zakończona w ciągu kilku dni, ponieważ te systemy często wymagają mniej skomplikowanych prac związanych z pracami budowlanymi.

Gruntowa poma ciepła (z kolektorami poziomymi lub pionowymi): Montaż pompy ciepła może zająć kilka tygodni, w zależności od głębokości i złożoności wymaganego wiercenia lub instalacji kolektorów.

Te ramy czasowe są orientacyjne i mogą się różnić w zależności od złożoności projektu, warunków pogodowych, lokalnych okoliczności i dostępności wykwalifikowanego personelu.

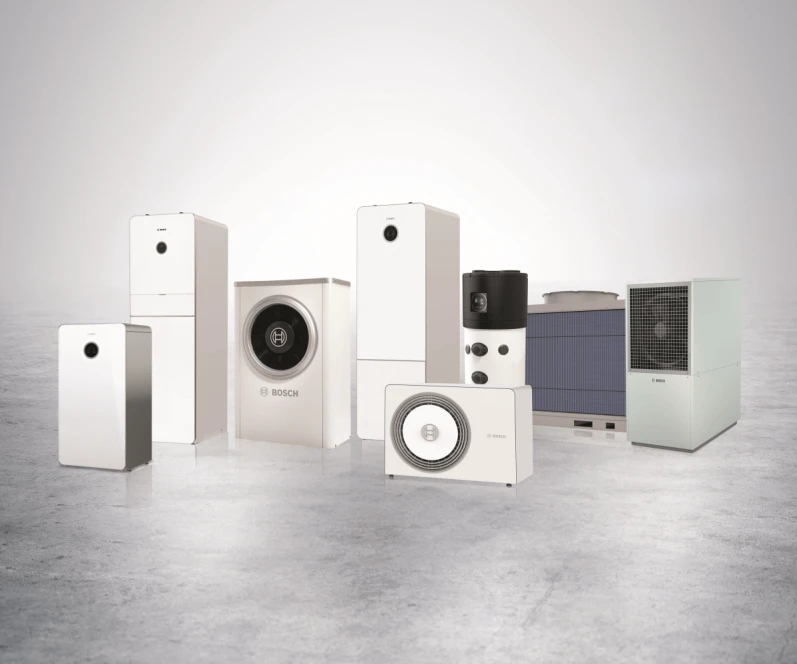

Pompy ciepła Bosch
