Pompa ciepła gruntowa – Oszczędność energii i komfort przez cały rok
Gruntowa pompa ciepła to jedno z najbardziej efektywnych rozwiązań do ogrzewania i chłodzenia domu. Wykorzystuje energię zgromadzoną w ziemi, zapewniając stabilne źródło ciepła nawet w najzimniejsze dni. Dzięki najnowszej technologii zyskujesz nie tylko niższe rachunki, ale także zrównoważone ogrzewanie wykorzystujące odnawialne źródła energii. Sprawdź, jak działa gruntowa pompa ciepła i dlaczego warto ją rozważyć.
Czym jest pompa ciepła gruntowa?

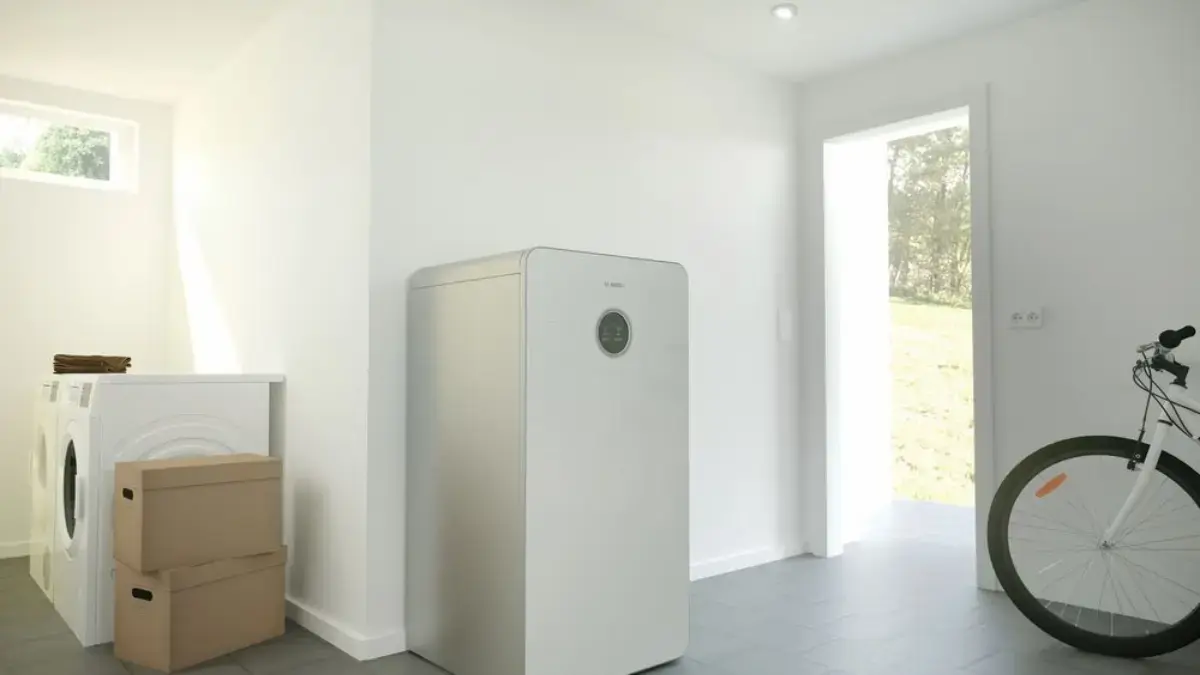

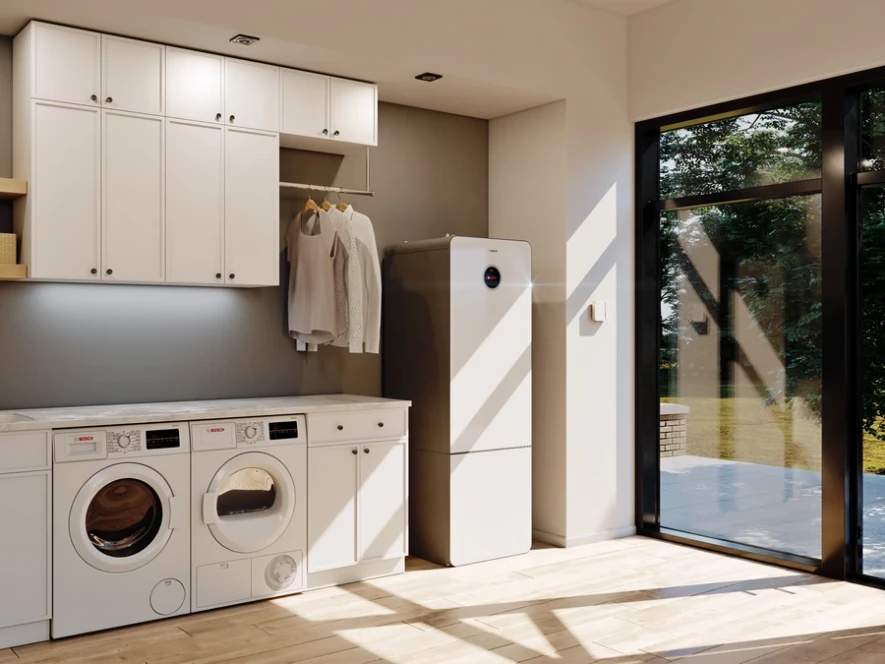

Gruntowa pompa ciepła to nowoczesne urządzenie grzewcze, które wykorzystuje energię zgromadzoną w ziemi do ogrzewania domu i przygotowania ciepłej wody. Zamiast wytwarzać ciepło samodzielnie, pobiera je z gruntu, a następnie przekształca i przekazuje do instalacji grzewczej budynku. System oparty na gruntowej pompie ciepła składa się z dwóch źródeł:
- Dolne źródło – instalacja w gruncie, z którego pobierane jest ciepło,
- Górne źródło – instalacja grzewcza w domu, która oddaje ciepło do pomieszczeń.
Jak działa pompa ciepła gruntowa?
Wiele osób zastanawia się, jak działa gruntowa pompa ciepła i na czym polega jej efektywność. Kluczem do jej funkcjonowania jest gruntowy wymiennik ciepła. Aby go zainstalować, konieczne jest umieszczenie specjalnych rur pod powierzchnią ziemi – w zależności od warunków i dostępnej przestrzeni, może to być kolektor poziomy (rozłożony na dużej powierzchni) lub kolektor pionowy (wymagający wykonania głębokich odwiertów).
Rodzaje gruntowych wymienników ciepła:
- Kolektor poziomy: Rozłożony na głębokości około 1,2-1,5 metrów pod powierzchnią gruntu. Wymaga większej powierzchni działki.
- Kolektor pionowy: Instalowany w odwiertach, które mogą sięgać od kilkudziesięciu do nawet stu metrów w głąb ziemi. Odwierty te czasem wykonuje się nie bezpośrednio w gruncie, a w stabilnej skale macierzystej. Niezbędne jest pozwolenie administracyjne.
Gruntowy wymiennik ciepła ma postać wytrzymałych rur z tworzywa sztucznego. Wewnątrz tych rur krąży specjalna mieszanina wody z płynem niezamarzającym, najczęściej glikolem lub alkoholem. Ten płyn działa jak nośnik ciepła:
- Odbiera ciepło z ziemi: Płyn krążący w rurach ogrzewa się, efektywnie pobierając stałą, stabilną energię cieplną z gruntu.
- Transportuje ciepło do pompy ciepła: Następnie, już podgrzany płyn trafia do pompy ciepła, gdzie dochodzi do wymiany energii z czynnikiem chłodniczym.

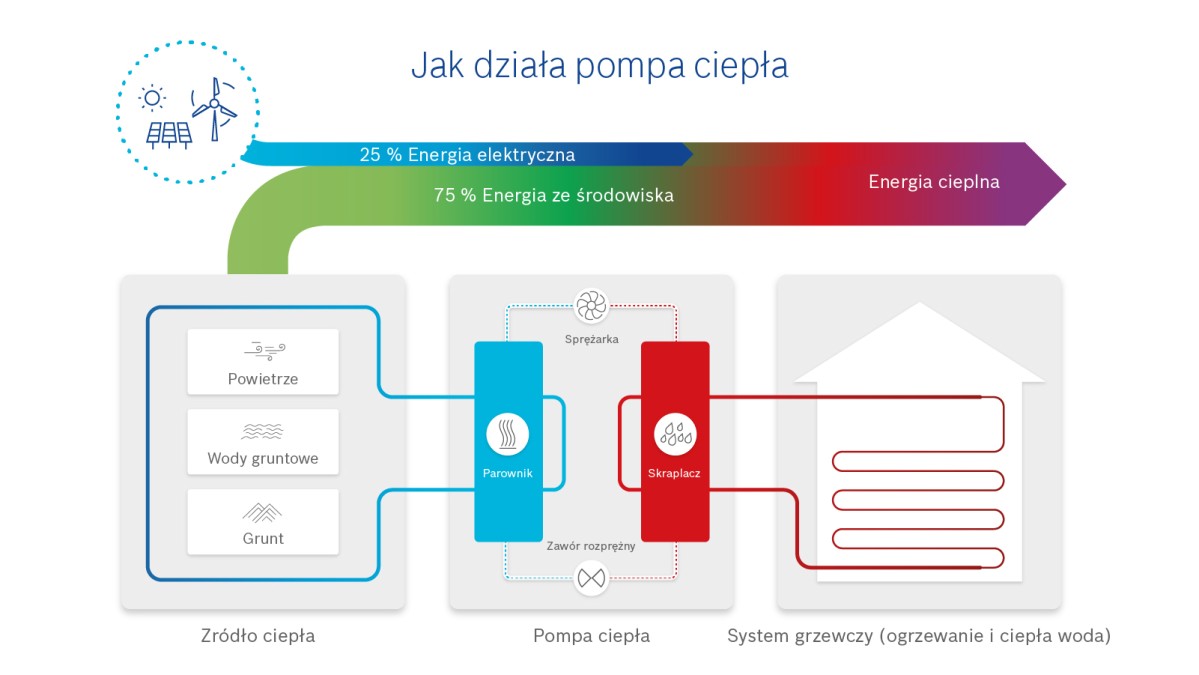

Kluczowe etapy przekształcania energii w pompie ciepła gruntowej
Po dotarciu płynu z gruntu do pompy ciepła, następuje skomplikowany, lecz niezwykle wydajny proces, który zamienia niskotemperaturowe ciepło ziemi w użyteczną energię dla Twojego domu:
- Wymiana ciepła z czynnikiem chłodniczym (Parownik): Energia pozyskana z ziemi jest przekazywana do czynnika chłodniczego (roboczego), który krąży w zamkniętym obiegu pompy ciepła. Czynnik ten, posiadający bardzo niską temperaturę wrzenia, podgrzewając się, zmienia stan skupienia z cieczy w parę. Ten proces zachodzi w elemencie pompy ciepła zwanym parownikiem.
- Podnoszenie temperatury (Sprężarka): Powstała para czynnika chłodniczego trafia następnie do sprężarki. Jest to serce pompy ciepła, które zużywa niewielką ilość energii elektrycznej do sprężenia gazu. W wyniku sprężania, jego ciśnienie i, co najważniejsze, temperatura znacząco wzrastają. Dzięki temu niskotemperaturowe ciepło z ziemi zostaje podniesione do poziomu wystarczającego do ogrzania budynku.
- Oddawanie ciepła do instalacji (Skraplacz): Ostatnim etapem tego cyklu jest wymiennik ciepła, nazywany skraplaczem. To tutaj gorąca, sprężona para czynnika chłodniczego oddaje swoje ciepło do obiegu grzewczego gospodarstwa domowego poprzez system ogrzewania podłogowego lub grzejnikowego.
- Podgrzewanie wody użytkowej (Ciepła woda z pompy ciepła): Oprócz ogrzewania pomieszczeń, pozyskane ciepło trafia również do zasobnika z wodą, w celu szybkiego i ekonomicznego podgrzania wody użytkowej, z której korzystamy w domu na bieżąco. Zapewnia to stały dostęp do ciepłej wody, minimalizując koszty.
- Rozprężanie i powrót do obiegu (Zawór rozprężny): Po oddaniu ciepła i skropleniu, czynnik chłodniczy o obniżonym ciśnieniu i temperaturze przepływa przez zawór rozprężny, gdzie następuje jego rozprężenie. Jest on gotowy do ponownego pobrania ciepła z gruntu, zamykając tym samym cykl i umożliwiając ciągłą pracę gruntowej pompy ciepła.
Dzięki temu procesowi gruntowa pompa ciepła efektywnie wykorzystuje darmową i odnawialną energię geotermalną do ogrzewania domu oraz przygotowywania ciepłej wody użytkowej zapewniając komfort użytkownikom. To niezwykle efektywne rozwiązanie, które umożliwia znacząco obniżyć rachunki za ogrzewanie. Pompa ciepła gruntowa wyróżnia się jednym z najwyższych współczynników wydajności.

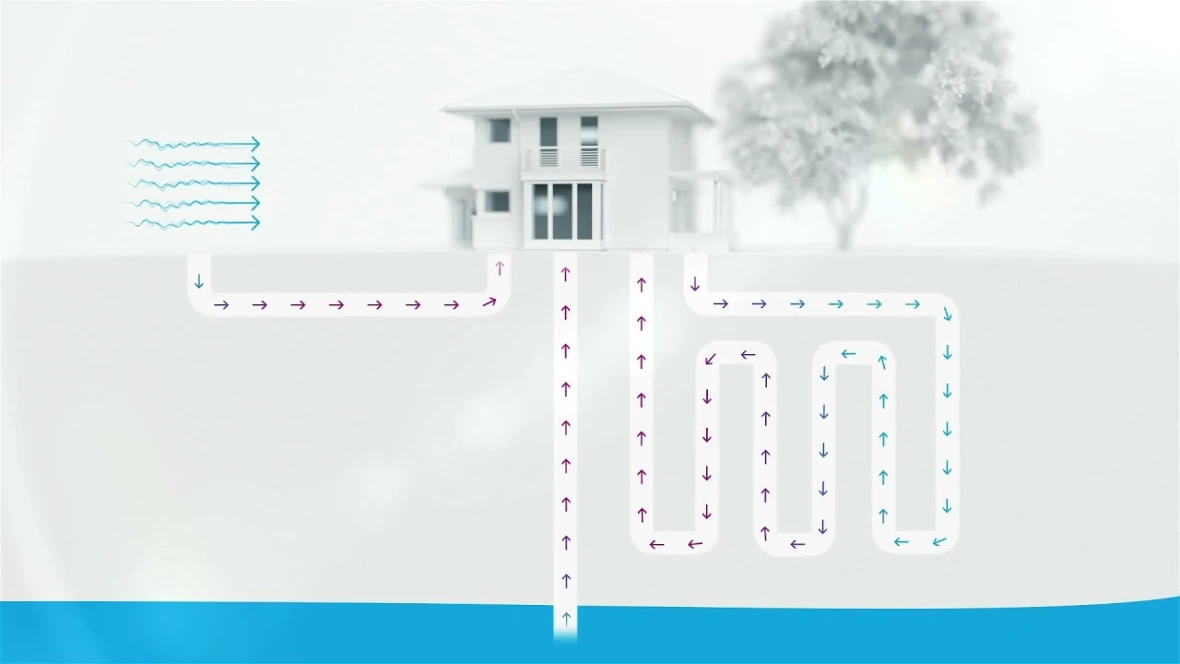

Zasada działania pompy ciepła gruntowej jest wyjaśniona w tym filmie:

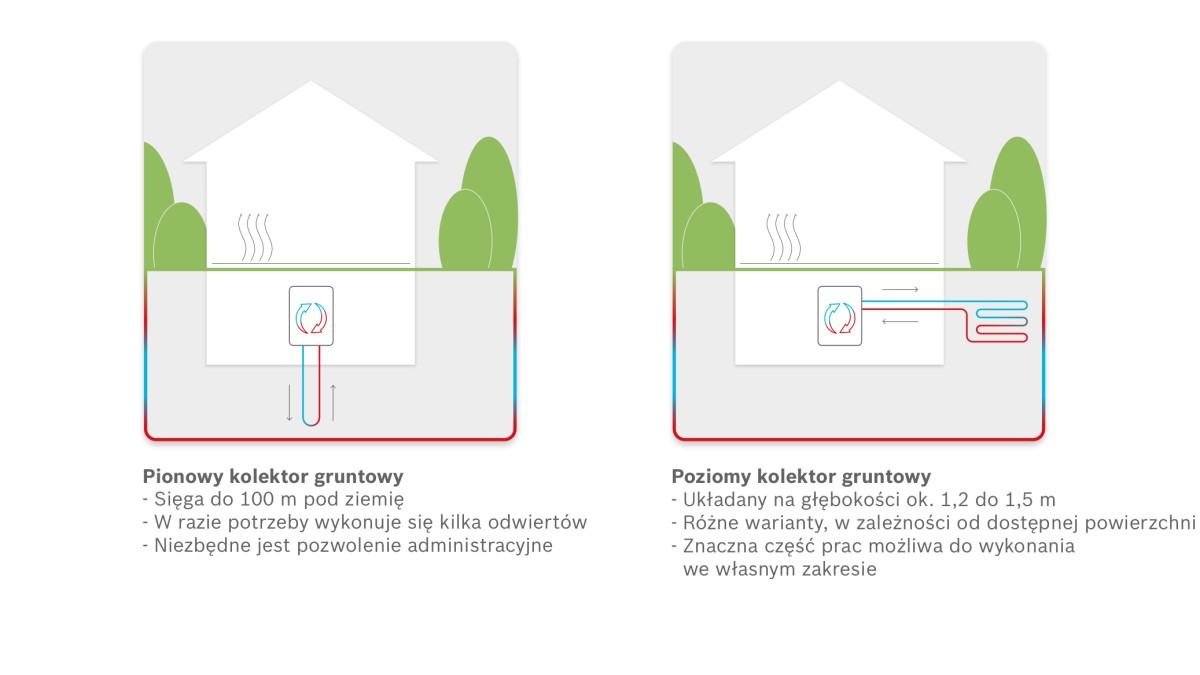

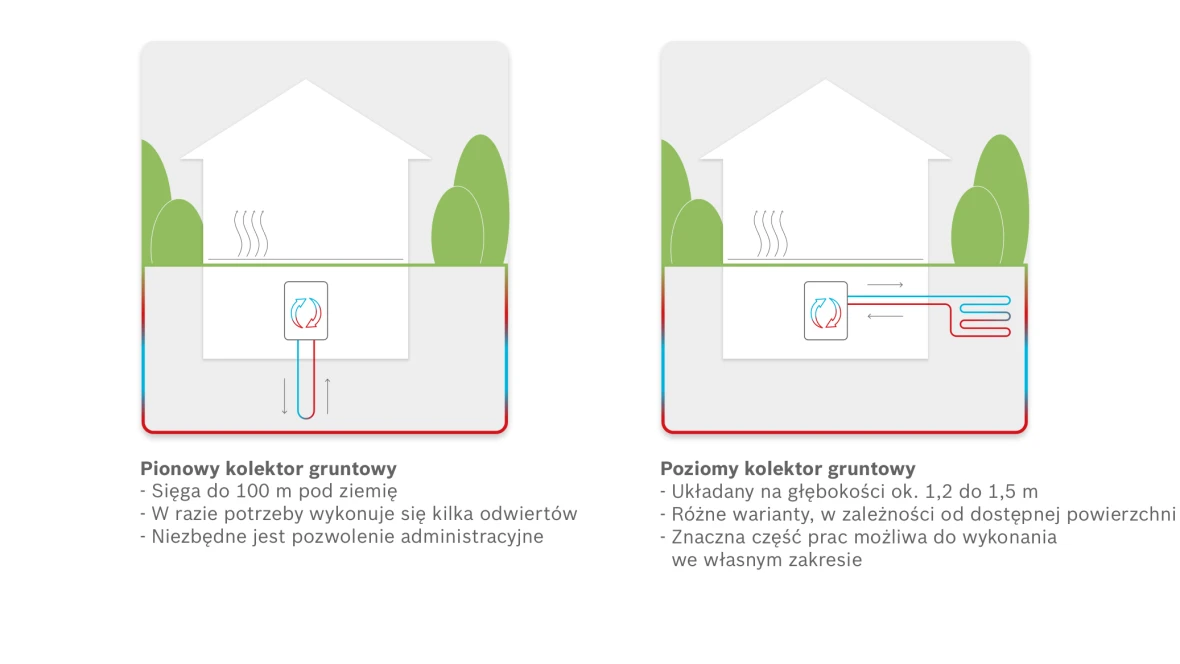

Rodzaje gruntowych wymienników ciepła (pionowe i poziome)
Pomijając główny podział pomp ciepła, również pompy ciepła gruntowe dzielą się na określone rodzaje w zależności od tego, jaki wymiennik ciepła został zastosowany. Jakie są rodzaje gruntowych pomp ciepła? Są różne rodzaje wymienników ciepła, które pozyskują ciepło z gruntu. Do najpopularniejszych należą kolektory – poziome lub pionowe.
To, która z wymienionych możliwości będzie najlepsza, jest uzależnione od kilku czynników, w związku z czym każda osoba zainteresowana inwestycją w pompy ciepła powinna przeanalizować dostępne opcje i zasięgnąć porady fachowców (instalatorów pomp ciepła).
Pompa ciepła gruntowa pionowa
(z kolektorem pionowym)
Pompa ciepła gruntowa pionowa, z wymiennikiem pionowym, będzie odpowiednim wyborem dla właścicieli niedużych działek oraz takich, które posiadają nieregularny kształt. W tym przypadku wykonanie odwiertów jest konieczne, ponieważ to w nich umieszcza się kolektory, np. na głębokości 100 m, choć ten parametr jest w dużej mierze uzależniony od zapotrzebowania na ciepło danego budynku.
Należy wiedzieć, że wymiennik pionowy jest inwestycją droższą, wymagającą odpowiedniego rozmieszczenia tzw. sond geotermalnych (pionowe odcinki rury, które tworzą pętlę). Ile odwiertów wymaga gruntowa pompa ciepła? Może być ich kilka, np. 4 lub 6. Czasem wykonywane są też odwierty próbne. Liczba wymienników pionowych potrzebnych do ogrzania domu zależy od ogrzewanej powierzchni.
Pompa ciepła gruntowa pozioma
(z kolektorem poziomym)
Pompa ciepła gruntowa pozioma, z wymiennikiem poziomym, może być najlepszym rozwiązaniem dla tych, którzy posiadają działkę o większej powierzchni. Na korzyść gruntowej pompy ciepła z wymiennikiem poziomym przemawia m.in. brak konieczności w dokonywaniu odwiertów, co z kolei przekłada się na zmniejszenie kosztów inwestycji.
Wymiennik poziomy najczęściej montuje się na głębokości ok. 1,2-1,5 m poniżej granicy przemarzania. Alternatywą jest znacznie płytsze umiejscowienie, jeżeli powyżej znajduje się ciek wodny.
Gruntowy wymiennik ciepła (kolektor gruntowy) zapewnia stały dopływ energii przez długi czas. Średnia żywotność kolektorów wynosi do 100 lat, jeśli są one profesjonalnie zainstalowane. System jest praktycznie bezobsługowy, jedynie solanka (płyn niezamarzający) powinna być regularnie sprawdzana.
Zalety i wady gruntowej pompy ciepła – Czy warto ją wybrać?
Decyzja o wyborze systemu grzewczego to kluczowy element planowania komfortowego i ekonomicznego domu. Podobnie jak każde rozwiązanie technologiczne, także gruntowa pompa ciepła posiada szereg zalet i pewne wady. Zrozumienie ich jest niezbędne przed podjęciem decyzji o zakupie i montażu pompy ciepła.
Zalety gruntowej pompy ciepła
- Wygoda i bezobsługowość: Zapomnij o uciążliwym dokładaniu opału, czyszczeniu pieca czy zamawianiu paliwa. Pompa ciepła gruntowa to system niemal bezobsługowy, który zapewnia stały komfort cieplny bez Twojego zaangażowania.
- Korzystanie z odnawialnych źródeł energii: Inwestując w gruntową pompę ciepła wybierasz zrównoważone ogrzewanie. Urządzenie to wykorzystuje odnawialne źródła energii (ciepło z gruntu), minimalizując emisję szkodliwych substancji do atmosfery. To krok w stronę zrównoważonego rozwoju i czystszej planety.
- Uniwersalność zastosowania: Niezależnie od tego, czy budujesz nowy dom, czy planujesz termomodernizację istniejącego budynku, gruntowa pompa ciepła doskonale się sprawdzi. Jej wszechstronność pozwala na montaż zarówno w nowoczesnych projektach, jak i w starszych obiektach.
- Oszczędność miejsca: W porównaniu do tradycyjnych kotłowni, instalacja pompy ciepła zajmuje znacznie mniej przestrzeni. Brak konieczności składowania opału czy dużej kotłowni to realna oszczędność miejsca w domu.
- Synergia z fotowoltaiką: Pompa ciepła gruntowa idealnie współpracuje z instalacją fotowoltaiczną. Połączenie ogrzewania pompą ciepła z produkcją energii ze słońca pozwala na znaczące obniżenie rachunków za prąd i ogrzewanie, zwiększając niezależność energetyczną.
- Cicha praca: Nowoczesne gruntowe pompy ciepła charakteryzują się wyjątkowo cichą pracą. Mogą być instalowane nie tylko w wydzielonych kotłowniach czy pomieszczeniach gospodarczych, ale nawet w kuchni, nie zakłócając spokoju domowników.
Wady gruntowej pompy ciepła
Mimo licznych zalet, gruntowa pompa ciepła ma również swoje minusy, które warto uwzględnić w procesie decyzyjnym:
- Początkowy koszt inwestycji: Największą barierą może być cena pompy ciepła i koszt montażu, zwłaszcza jeśli konieczne jest wykonanie odwiertów pod pompę ciepła. Jest to wydatek większy niż w przypadku tradycyjnych systemów grzewczych. Należy jednak pamiętać, że jest to inwestycja długoterminowa, która zwraca się w postaci niższych rachunków za ogrzewanie w kolejnych latach. Dostępne są również dofinansowania do pomp ciepła, które mogą obniżyć początkowe koszty.
- Wymagana powierzchnia działki (kolektor poziomy): W przypadku wyboru gruntowego kolektora poziomego, który wymaga ułożenia rur na dużej powierzchni, konieczne jest posiadanie odpowiednio przestronnej działki. Przed montażem pompy ciepła kluczowe jest dokładne zaplanowanie i ocena dostępnej przestrzeni, aby zapewnić optymalne działanie systemu. Warto rozważyć również kolektor pionowy, który zajmuje mniej miejsca na powierzchni, ale wymaga wykonania głębokich odwiertów.
Montaż gruntowej pompy ciepła
Decyzja o instalacji gruntowej pompy ciepła to ważny krok w kierunku zrównoważonego ogrzewania. Jednak wielu inwestorów zastanawia się, jak wygląda montaż gruntowej pompy ciepła. Poniższy przewodnik przedstawia kluczowe etapy tego procesu, od wstępnych pomiarów po uruchomienie systemu.
Etapy montażu gruntowej pompy ciepła – Od projektu do uruchomienia
Instalacja gruntowej pompy ciepła to złożony proces, który wymaga precyzji i fachowej wiedzy. Oto poszczególne kroki:
1. Analiza terenu i projektowanie systemu
- Wstępne pomiary i ocena warunków gruntowych: Każdy montaż pompy ciepła rozpoczyna się od dokładnej analizy terenu. Specjaliści oceniają parametry działki, w tym jej wielkość i rodzaj gruntu, co jest kluczowe dla wyboru odpowiedniego typu kolektora.
- Dobór kolektora: W przypadku kolektora poziomego, który wymaga dużej powierzchni do ułożenia rur na głębokości do około 1,5 metra, kluczowe jest posiadanie odpowiednio przestronnej działki. Jeśli działka jest mniejsza, często rekomenduje się kolektor pionowy.
- Projekt instalacji: Na tym etapie powstaje szczegółowy projekt, uwzględniający moc pompy ciepła, zapotrzebowanie na energię oraz specyfikę budynku.
2. Montaż dolnego źródła ciepła (kolektora gruntowego):
- Kolektor pionowy: To rozwiązanie wymaga przygotowania odpowiedniej dokumentacji geologicznej i projektowej. Następnie wykonuje się odwierty pod pompę ciepła (zazwyczaj do ok. 100 metrów głębokości), do których wprowadzane są specjalne sondy. Rury te są wypełniane płynem niezamarzającym, która będzie krążyć, odbierając ciepło z gruntu.
- Kolektor poziomy: Polega na wykopaniu rowów (lub płytszych wykopów) na dużej powierzchni działki, w których układa się poziome pętle rur. Podobnie jak w przypadku kolektora pionowego, rury te są wypełniane czynnikiem niezamarzającym.
3. Połączenie systemu i przygotowanie instalacji wewnętrznej:
- Integracja pompy ciepła: Kolejnym krokiem jest połączenie jednostki gruntowej pompy ciepła z instalacją górnego źródła ciepła (czyli systemem grzewczym w budynku, np. ogrzewaniem podłogowym lub grzejnikami) oraz instalacją ciepłej wody użytkowej (CWU)
- Połączenie z dolnym źródłem: Jednocześnie pompa jest łączona z kolektorem gruntowym.
- Odpowietrzanie instalacji: To bardzo ważny i często czasochłonny etap. Systemy muszą być dokładnie odpowietrzone, aby zapewnić prawidłowy przepływ czynnika grzewczego i optymalną pracę pompy.
4. Podłączenie do zasilania i uruchomienie systemu:
- Podłączenie elektryczne: Gruntowa pompa ciepła wymaga stabilnego podłączenia do sieci elektrycznej. Ten etap powinien być wykonany przez kwalifikowanego elektryka.
- Testy i pierwsze uruchomienie: Po wszystkich podłączeniach i odpowietrzeniu, system jest testowany i uruchamiany. Serwisant konfiguruje parametry pracy pompy, sprawdza jej wydajność i upewnia się, że wszystko działa zgodnie z projektem.
Montaż gruntowej pompy ciepła to inwestycja, która wymaga zaangażowania doświadczonych specjalistów. Odpowiednie zaplanowanie i wykonanie wszystkich etapów gwarantuje wieloletnią, bezawaryjną i ekonomiczną pracę systemu ogrzewania.
Dowiedz się więcej w temacie: Montaż gruntowej pompy ciepła
Formalności związane z montażem gruntowej pompy ciepła
W przypadku, kiedy gruntowa pompa ciepła montowana jest na terenie obiektu znajdującego się w rejestrze zabytków, konieczne jest uzyskanie pozwolenia. Jeśli jest to natomiast teren prywatny, stosowną dokumentację należy zgromadzić jedynie w przypadku montażu pompy ciepła gruntowej pionowej (z kolektorem pionowym), ze względu na konieczność dokonania odwiertów.
Wymaga to wykonania projektu robót geologicznych i dostarczenia go staroście. Ten ma 30 dni na zgłoszenie ewentualnego sprzeciwu.
Dla kogo jest gruntowa pompa ciepła?
Gruntowa pompa ciepła idealnie sprawdza się w przypadku budynków mieszkalnych. Przy czym warunkiem jest odpowiednio duża powierzchnia działki. Ważne jednak, by posiadać wystarczająco dużą działkę bądź też dostęp do własnego zbiornika wodnego.
Gruntowa pompa ciepła daje wiele możliwości osobom, które stawiają na ekologiczne sposoby pozyskania energii i posiadają wystarczające środki, co z kolei w przyszłości pozwoli na duże oszczędności. Nie jest istotne, czy mówimy o nowym, czy o starszym budownictwie.
Dofinansowanie do gruntowych pomp ciepła
Ponieważ montaż takiego urządzenia to duża inwestycja, warto rozważyć ubieganie się o dofinansowanie do pompy ciepła. Gruntowa pompa ciepła może być częściowo sfinansowana w ramach wielu projektów, m.in. programu Moje ciepło, Czyste Powietrze, ulgi termomodernizacyjnej a także programów lokalnych.
By otrzymać dofinansowanie, konieczne jest oczywiście zgromadzenie odpowiednich dokumentów. Przedstawić należy plan instalacji (wraz z rysunkiem technicznym), szczegółowy opis urządzeń oraz formularz stosowny dla wybranego projektu. Kwota dofinansowania jest zależna od dochodów osoby, która podejmuje się takiego przedsięwzięcia. Może to być od 30 do nawet 90% łącznych kosztów.
Jaką moc powinna mieć gruntowa pompa ciepła?
Nie ma tutaj jednoznacznej odpowiedzi. Każdą inwestycję należy rozpatrywać indywidualnie, biorąc pod uwagę następujące czynniki:
- Zapotrzebowanie na ciepło – w przypadku powstających budynków możliwe jest stworzenie odpowiedniej charakterystyki, z kolei już istniejące domy wymagają obliczeń m.in. na podstawie stopnia zużycia paliwa opałowego w minionych latach
- Punkt biwalentny – temperatura, po osiągnięciu której uruchamia się dodatkowe źródło ciepła;
- Temperatura zasilania oraz rodzaj systemu ogrzewania;
- Rodzaj wymiennika gruntowego
- Współczynnik COP (stosunek ilości ciepła do wykorzystanej energii elektrycznej).
Koszt gruntowej pompy ciepła
Tutaj również uwzględnia się różne parametry – wiele zależy od tego, jaki został zastosowany wymiennik ciepła, model pompy czy czas trwania całego procesu instalacji gruntowej pompy ciepła. Koszt instalacji w całości może wahać się od ok. 15 do 35 tysięcy złotych. Oczywiście wydatek ten na przestrzeni lat się zwraca, a oprócz tego, jak zostało pokazane wyżej, istnieje wiele możliwości dofinansowania, co znacząco pokryje koszty i pozwoli nam zaoszczędzić.
Warto wiedzieć:
Zastanawiasz się nad pompą ciepła? Chcesz wiedzieć co warto uwzględnić obliczając koszt gruntowej pompy ciepła? Sprawdź artykuły w naszym Kompendium wiedzy o pompach ciepła:
Ile prądu zużywa gruntowa pompa ciepła?
W porównaniu z ogrzewaniem elektrycznym gruntowa pompa ciepła może pobierać nawet 4-5 razy mniej prądu. Należy uwzględnić fakt, że montaż pompy ciepła może też wymagać instalacji innych systemów, jak chociażby ogrzewanie podłogowe. Niemniej łączny spadek kosztów za prąd może sięgać nawet 30%.
Przyjmuje się, że średnio na 100 m² powierzchni użytkowej pompa ciepła zużywa około 2000-3000 kWh na ogrzanie domu oraz dodatkowe 1000 kWh w przypadku ogrzewania wody użytkowej. Więcej informacji w artykule: Ile prądu zużywa pompa ciepła – Obliczenia i możliwe oszczędności
| Zapotrzebowanie cieplne budynku [kW] | Zużycie energii przez gruntową pompę ciepła [kWh] |
|---|---|
| 4 kW | 1040 |
| 6 kW | 1540 |
| 8 kW | 2120 |
| 10 kW | 2660 |
Dane o zużyciu energii są obliczone biorąc pod uwagę następujące założenia: 3 strefa klimatyczna w Polsce; wykorzystanie systemu ogrzewania niskotemperaturowego; temperatura w pomieszczeniach wynosi 20 stopni; zużycie energii nie obejmuje podgrzewania c.w.u.
Pompa ciepła gruntowa czy powietrzna?
Oba te rozwiązania mogą być dla nas naprawdę korzystne. Po prostu wiele zależy od tego, jakie mamy możliwości. Przede wszystkim pompa ciepła gruntowa jest bardziej opłacalna pod względem kosztów jej utrzymania. Na dodatek, co jest bardzo ważne, pozostaje ona skuteczna przez cały rok, niezależnie od panujących temperatur. Jednocześnie należy zaznaczyć, że wymaga ona odpowiedniej przestrzeni. Niestety cena gruntowej pompy ciepła jest wyższa.
Powietrzna pompa ciepła będzie natomiast lepsza dla osób z ograniczonym dostępnym miejscem bądź też tych, którzy szukają urządzenia wspomagającego już istniejący system grzewczy.
Więcej informacji o tym jak działa pompa ciepła, o rodzajach pomp ciepła oraz odpowiedzi na najczęściej zadawane pytania znajdziesz w naszym Kompendium wiedzy o pompach ciepła. Sprawdź, jaka pompa ciepła będzie odpowiednia do Twojego domu.
