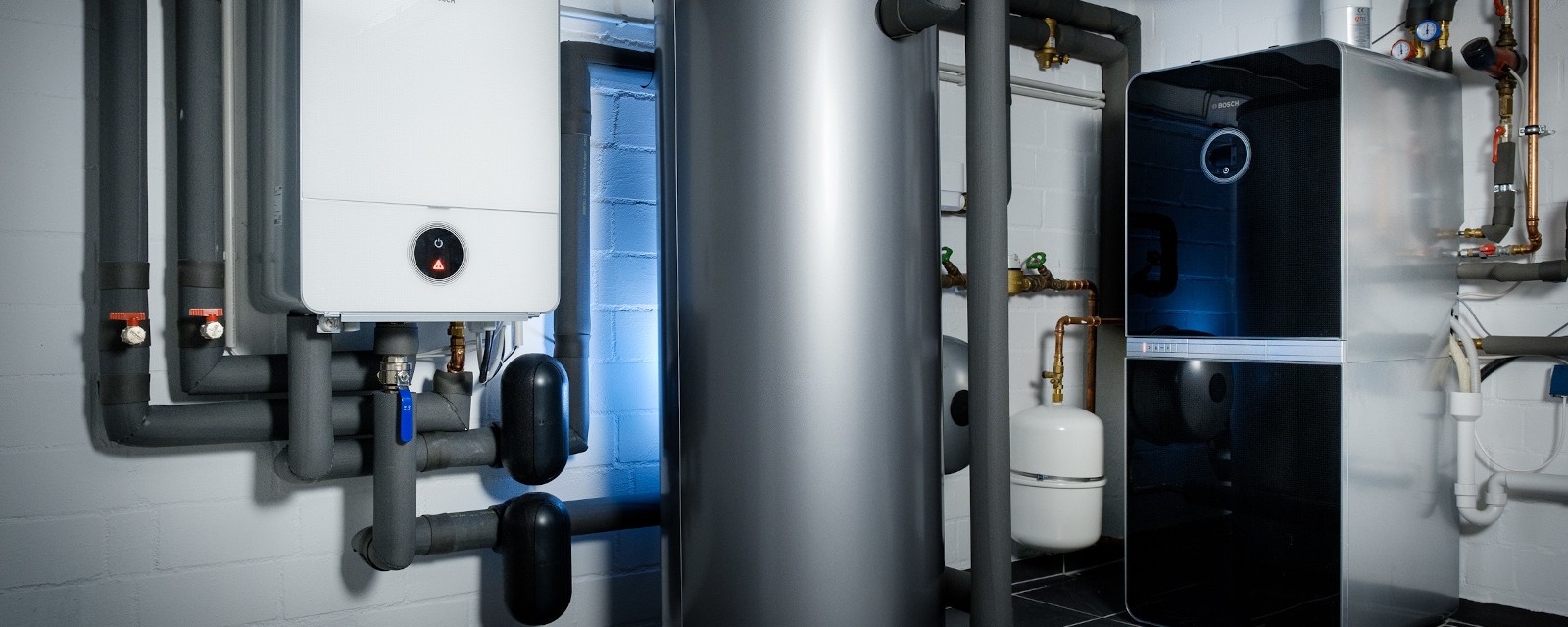

Hőszivattyú puffertartállyal
A hőszivattyúk puffertartályai a felesleges hő tárolására szolgálnak, amit szükség esetén a fűtési rendszerbe juttatnak. A hőtermelés úgyszólván függetlenítve van a hőfogyasztástól. A Boschnál mindent megtudhat a puffertárolók működéséről és előnyeiről.
Keressen Bosch Szakembert
Puffertartályos hőszivattyú működése
A hőszivattyú (vagy más fűtési rendszer) puffertartálya az éppen nem szükséges hő tárolására vagy "átmeneti tárolására" szolgál. A puffertartály tehát a hőtároló funkcióját tölti be: "pufferel", azaz egy későbbi időpontban adja ki a hőt.
Szükség esetén ezt a hőt a fűtési rendszerben lehet felhasználni. Alapvetően ez a tárolóeszköz egy acélból készült tartály, amelyet szigetelés vesz körül, és fűtővizet tárol. A tárolótartály a modelltől függően különböző hidraulikus csatlakozási lehetőségekkel rendelkezik más energiaforrások, például napkollektorok vagy frissvíz-állomások ellátásának integrálásához.
A puffertartályt általában a hőtermelő (levegő-víz, geotermikus-víz vagy víz-víz hőszivattyú) és a fűtési rendszer (pl. radiátorok vagy padlófűtés) között helyezik el. Az előbbi felmelegíti az áramló fűtővizet, és a tárolótartályba vezeti. Ehhez hőcserélőt használ (amely a hőszivattyú beltéri egységében található). A tárolótartályban lévő vizet egy bizonyos hőmérsékleten tartja, így a hőenergia "átmenetileg tárolódik" benne. Ha fűtésre van szükség, a puffertartályból származó felmelegített vizet a fűtési elosztó rendszer (általában a gépházban található) a szivattyúk segítségével használja fel, és a tárolt hőenergiát továbbítja a radiátorokhoz vagy a felületi hőleadókhoz. Miután ez megtörtént, az immár lehűlt fűtőfolyadék visszaáramlik a tárolótartályba, és a ciklus újra kezdődik.
Több információt szeretne?
Ha alapvető információkat szeretne arról, hogyan működik a hőszivattyú, akkor olvassa el útmutató cikkünket.

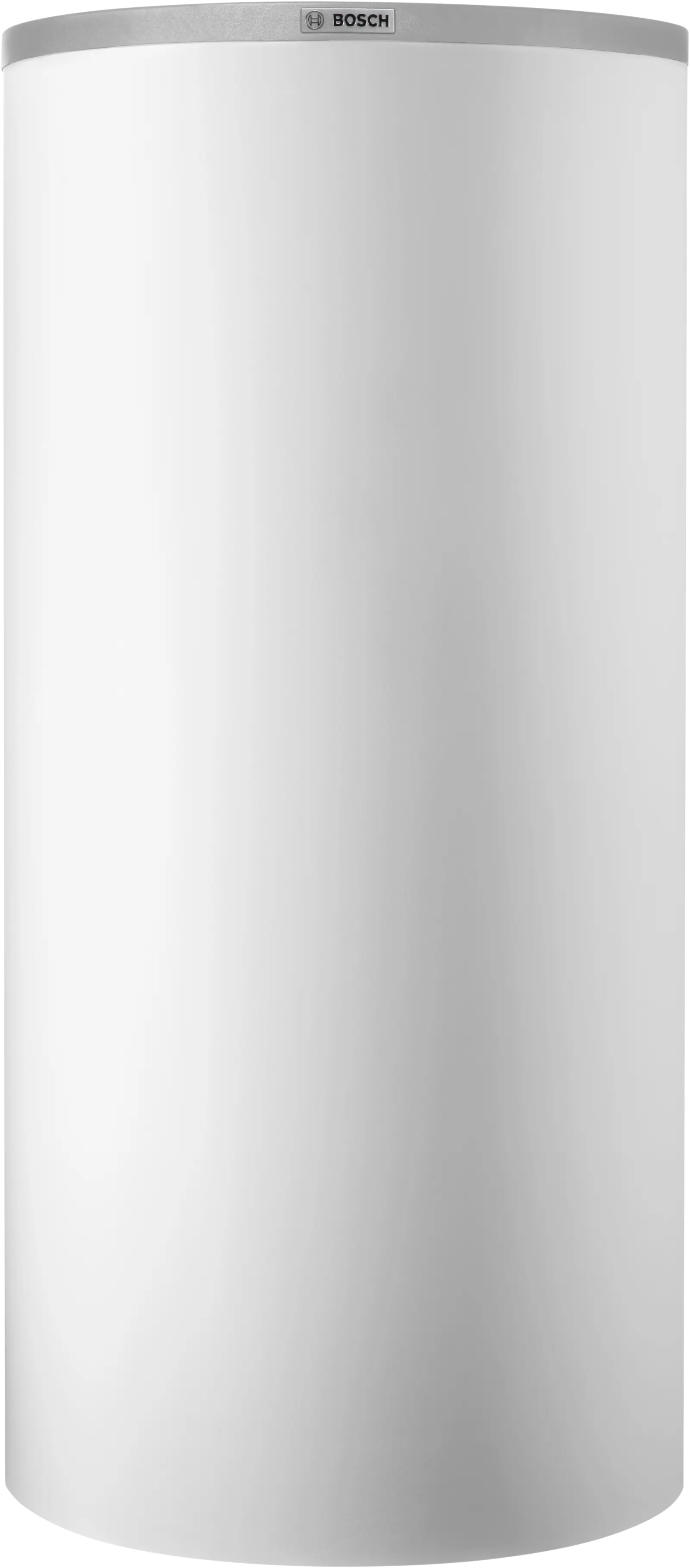

A puffertároló típusai
A puffertárolásnak különböző típusai vannak. A puffertároló egyébként fűtővizet tárol – ellentétben a hőszivattyúk melegvíztárolójával, amely ivóvizet (használati vizet) tárol.
- Hagyományos hőtárolás: A hőszivattyús tároló legegyszerűbb típusa csak egy szigetelt tartályból áll, amely a fűtési rendszerhez szükséges csatlakozókkal van ellátva. A tároló tartalma összekeveredik, és egy átlagos hőmérsékleten kiegyenlítődik. Ha egyidejűleg egy másik hőforrás is csatlakoztatható, például napkollektorok, akkor ezt fűtési puffertároló egy hőcserélővel nevezik.
- Rétegtároló: A réteg tárolás a vizet különböző hőmérsékleten, különböző zónákban tárolja. A meleg víz a tetején, a hideg víz az alján gyűlik össze. Ez a rétegezés nagyobb kényelmet biztosít a felhasználó számára az frissvíz-állomásokon. Az üzemeltetési költségek is csökkennek, mivel a hőmérséklet keveredése megakadályozható. Ez lehetővé teszi, hogy a hőtermelő hőmérséklet-érzékenyebben működjön.
- Hibrid tárolás: Ez a tárolótípus egy puffertárolóból vagy rétegtárolóból áll, amely egyidejűleg villamosenergia tárolásával is működik (elektromos fűtőbetét elhelyezése a tárolóban). A melegvíz-tárolás mellett a saját magunk termelte (például fotovoltaikusan előállított) villamos energia is tárolható akkumulátorban. Amennyiben az akkumulátor-kapacitást teljesen feltöltöttük, akkor a felesleges villamos energiát egy fűtőbetét segítségével a pufferünket is felmelegíthetjük.
- Integrált puffertartály: Ez egy puffertartály, amely a hőszivattyú beltéri egységének moduljába van beépítve. Előnyei: helytakarékos, gyorsan telepíthető.
Bosch – az Ön szakértő partnere a hőszivattyúk terén
- Kiemelkedő innovációs erő
- Magas minőségi és biztonsági előírások
- 3 év rendszergarancia
- Több mint 100 éves szakértelem a fűtéstechnológia területén
A Bosch az Ön szakérő partnere a környezetbarát és hatékony fűtési rendszerek terén.
Mi szól a hőszivattyú és a puffertároló kombinációja mellett?
A puffertartály nem feltétlenül szükséges a hőszivattyú működéséhez, azonban előnyökkel járhat, ha ezt a kombinációt választjuk, mert bizonyos helyzetekben növeli az egész rendszer hatékonyságát.
Például egy levegő-víz hőszivattyú puffertartállyal, a hőtermelés és a hőelosztás szétválasztásának köszönhetően,
jobban ütemezhető, és a
be- és kikapcsolási időközök optimalizálhatók. Az alacsonyabb terhelés miatt a
kopás minimálisra csökken, és a rendszer
hosszabb ideig működik
karbantartás nélkül.
Más hőtermelőket is könnyen be lehet építeni a tárolótartályba, ha nem szeretné azokat közvetlenül a fűtőkörre vagy a hőszivattyúra csatlakoztatni. A hibrid hőszivattyúk esetében a puffertároló felületként szolgál több hőtermelő hatékony együttműködéséhez. Ez a hibrid hőszivattyús fűtési rendszerek esetében is érvényes, ahol a hőszivattyút összekapcsoljuk gázkazános fűtési rendszerrel. A puffertárolóval kombinált hőszivattyú különösen akkor hatékony, ha a rendszerbe napkollektort, vagy fotovoltaikus energiát szeretne integrálni. A felesleges hő tárolására szolgáló tárolóval ellátott ún. hibrid megoldás a regeneratív energiaforrások nagyobb mértékű felhasználását biztosítja.
Ismerje meg a Bosch könnyen integrálható hibrid rendszereit, amelyek a kívánt fűtési kombinációtól függően puffertárolóval vagy anélkül működnek!
A puffertárolás előnyei egy pillantással:
- Olcsó, állandó energiatárolás
- Lehetséges a megújuló energiaforrások hibrid integrációja
- Tartós, karbantartásmentes tárolóeszköz (anód 2-4 évente ellenőrizendő benne)
- A hőszivattyú villamosenergia-ellátási problémájának áthidalása (geotarifa esetén)
- A hőszivattyúk üzemidejének meghosszabbítása (kompresszor élettartamának növelése)
- Hatékonyságnövekedés
- Védelem a leolvasztási funkcióval, ha a levegő-víz hőszivattyú kültéri egységén jég képződik.
Van azonban két kisebb hátránya is:
- Egyrészt a készülék további helyet igényel, ami a tárolókapacitás mértékétől függően növekedhet. Ezért vásárlás előtt győződjön meg arról, hogy a készüléket a kazánházban vagy a háztartási helyiségben is fel tudja-e állítani. Vagy választhatja az integrált (beépített) puffer megoldását is. Ez kisebb alapterületet igényel.
- Másrészt a kiegészítő puffertárolóval ellátott hőszivattyús rendszerek beszerzése drágább.
Hőszivattyús tárolás: Mennyibe kerül egy fűtési puffertároló?
A hőszivattyú puffertárolójának költségei a fűtési rendszer műszaki felépítésétől és a tároló térfogatától függnek. A hőszivattyús fűtési rendszer bekerülési költségei puffertároló használata esetén 5-10 százalékkal nőnek. Egy egyszerű 200 literes puffer tartály körülbelül 200 ezer Ft-ba kerül, 500 literes esetén körülbelül 300 ezer Ft-tal kell számolni. Egy napelemes rendszerhez csatlakoztatható egy hőcserélős puffer tartály 500 ezer Ft-nál kezdődik. A réteg tárolók körülbelül ugyanezen az árszinten vannak: Egy 500 és 1000 liter közötti kapacitású készülékért 500-800 ezer Ft közötti összeget kell fizetni. A kombinált tárolók még drágábbak a fűtés és az ivóvíz melegítésére használt összetett technológia miatt. Egy 1000 literes tárolótartályért körülbelül 1 millió Ft-ot kell fizetni.
GYIK: Gyakran ismételt kérdések és válaszok
Van értelme a puffertárolónak padlófűtés mellett?
Van értelme a puffertárolónak padlófűtés mellett?
A hőszivattyúhoz való puffertároló felszerelése nem szükséges, ha a házban fal- vagy padlófűtés van (ebben az esetben a helyiségenként történő hőmérséklet-szabályozás nem lehetséges). A puffertartályt bizonyos követelmények, például a levegő-hőszivattyú kültéri egységének leolvasztási funkciója vagy kényelmi funkciók miatt használják. A padló- vagy falfűtés részben, vagy egészben átveheti ezeket a feladatokat. A nagy felület miatt maguk is egyfajta hőtárolóként működnek, amelyek hosszú ideig megőrzik a hőenergiát. Ez a hőszivattyú egyenletesebb működését eredményezi, és egy esetleges áramszünetet is át lehet hidalni.
Utólagosan is felszerelhetek egy puffertartályt?
Utólagosan is felszerelhetek egy puffertartályt?
Igen, puffertartályt utólagosan is fel lehet szerelni, feltéve, hogy van elég hely a kazánházban vagy a gépházban.
