TS 10-27 - Ersatzteilkatalog

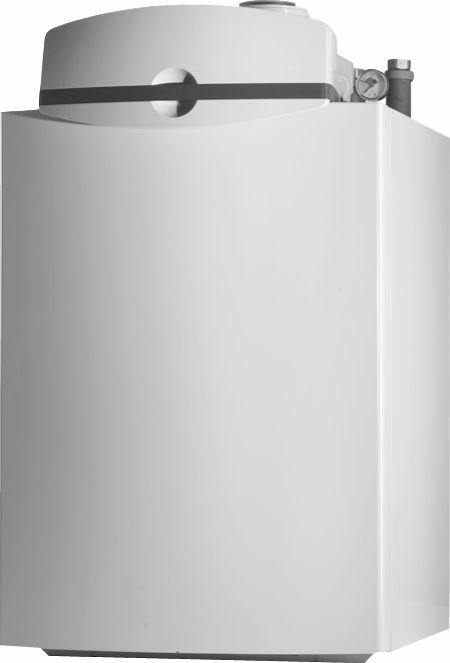

TS 10-27

TS 10-27

Artikelnummer	7 747 157 019
Barcodenummer	4047416950433
Produktionsende	17.10.2012

PDF dieses Gerätes erstellen

Dokumentation

Schaltplan
63042007-000-00 CD HS5010 01 2005/10 de

Planungsunterlage
6720617292-000-00 PD TS10 2009/08 de

Installationsanleitung
6720619090-000-00 IM TS10 2009/03 de

Ersatzteilliste
6720640284-000-00 SP TS10 2021/03 div

Serviceanleitung
63042036-000-00 SM SAFe 2010/10 de

Bedienungsanleitung
6720619091-000-00 OM TS10 2010/10 de

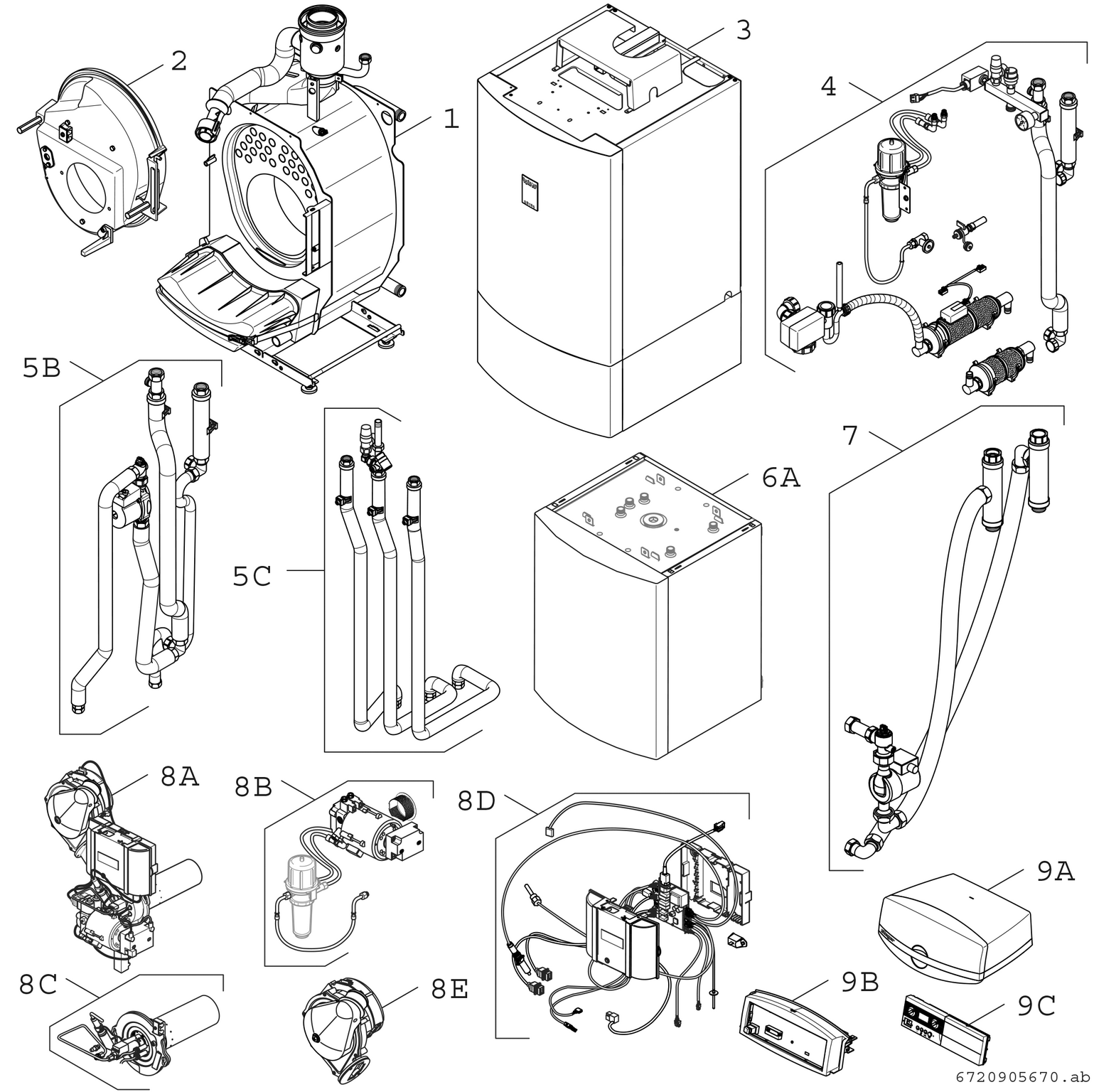

Product Explosion Image for TS 10-27

15 10 12 7 14 9 13 3 3 1 1 6 4 4 11 8 5 2 2

Pos
1	Kesselblock TS10
2	Tür TS10
3	Verkleidung TS10
4	Armatur TS10
5B	Verrohrung Speicher TS10 - 2 Heizkreis
5C	Anschluß Speicher TS10
6A	Speicher WU135
8A	Brennervarianten
8B	Ölpumpe
8C	Brennerrohr
8D	SAFe
8E	Gebläse
9A	Gehäuse HS 50xx
9B	Grundmodul HS5010
9C	Regelung BM10 HS5010
