Supraeco A - SAS 11-2 ASE - ODU Split 11t15t

ODU Split 11t-15t

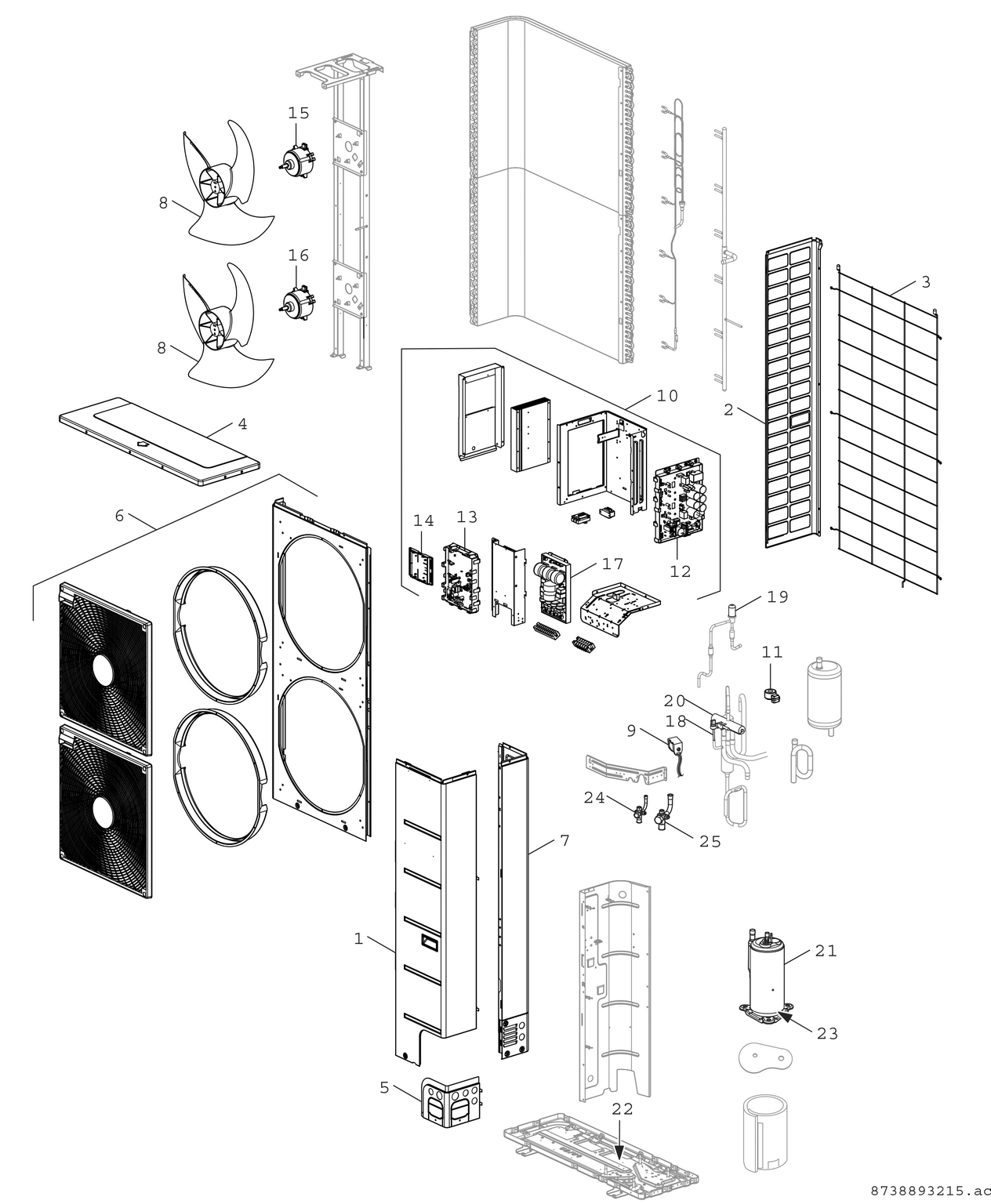

Pos.	Bezeichnung/Artikelnummer	PG

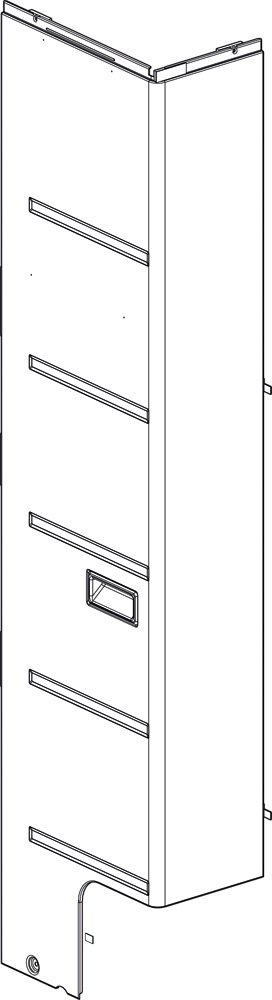

1	Seitenteil rechts vorne 11-15kW s/t 8 738 207 338	49
2	Seitenteil links 11-15kW s/t 8 738 207 357	48

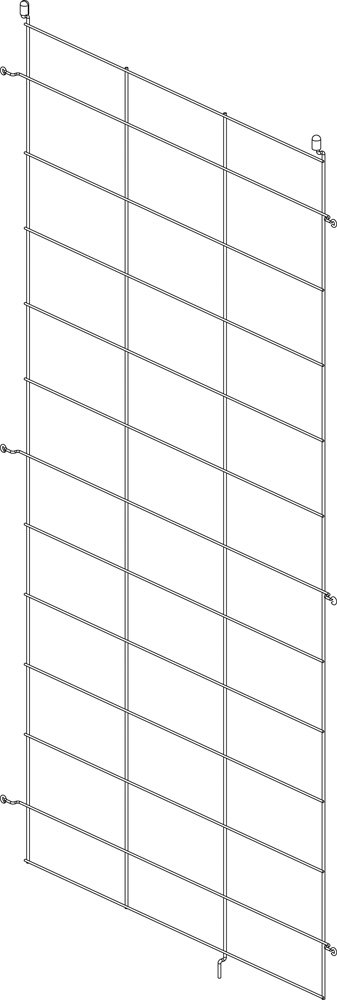

3	Schutzgitter hinten 11-15kW s/t 8 738 207 356	49
4	Abdeckung oben 4-15kW 8 738 207 334	48
5	Abdeckung rechts unten 4-15kW s/t 8 738 207 332	40

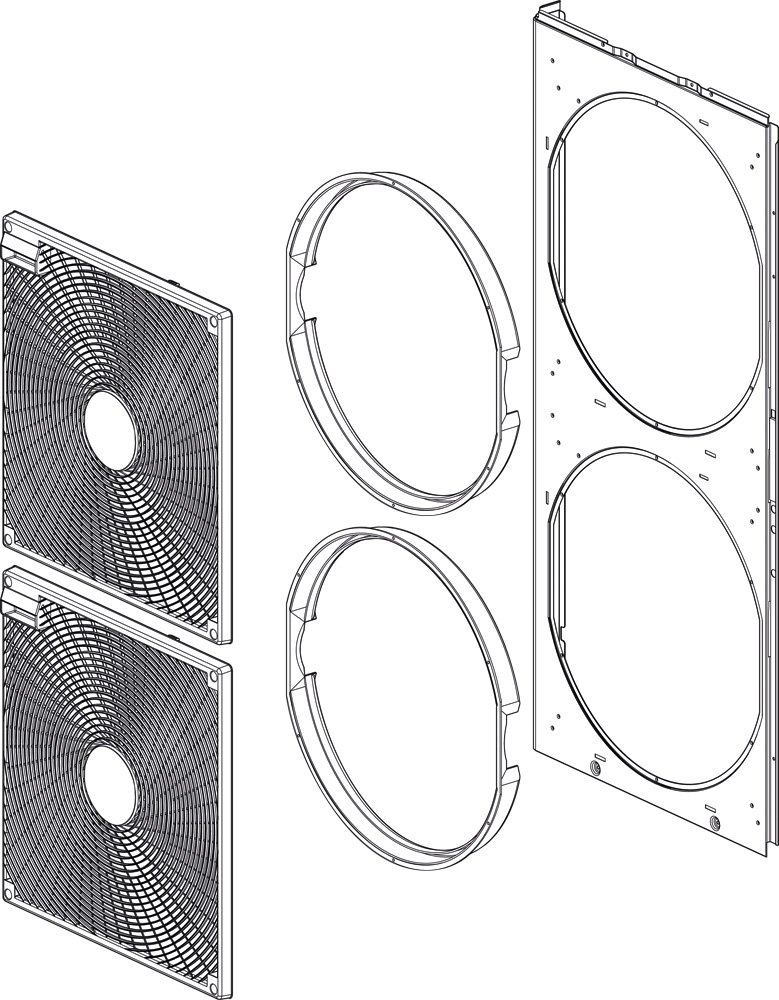

6	Vorderwand 11-15 kW s/t 8 738 207 337	59
7	Seitenteil rechts hinten 11-15kW s/t 8 738 207 336	52

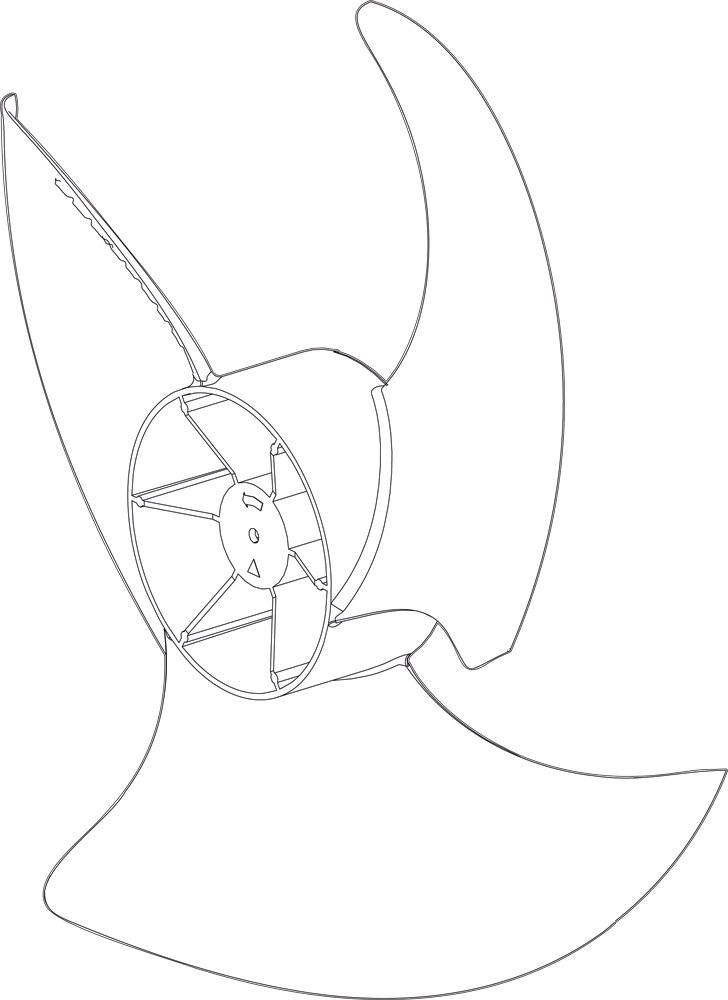

8	Propeller 4-15kW 8 738 206 817	43

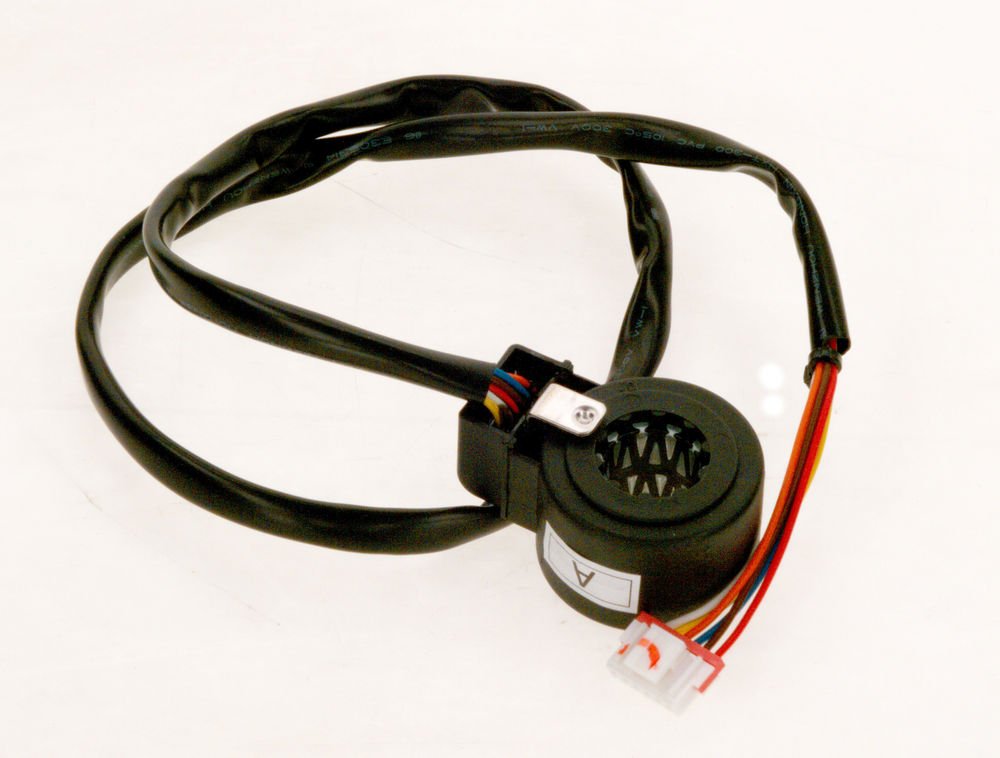

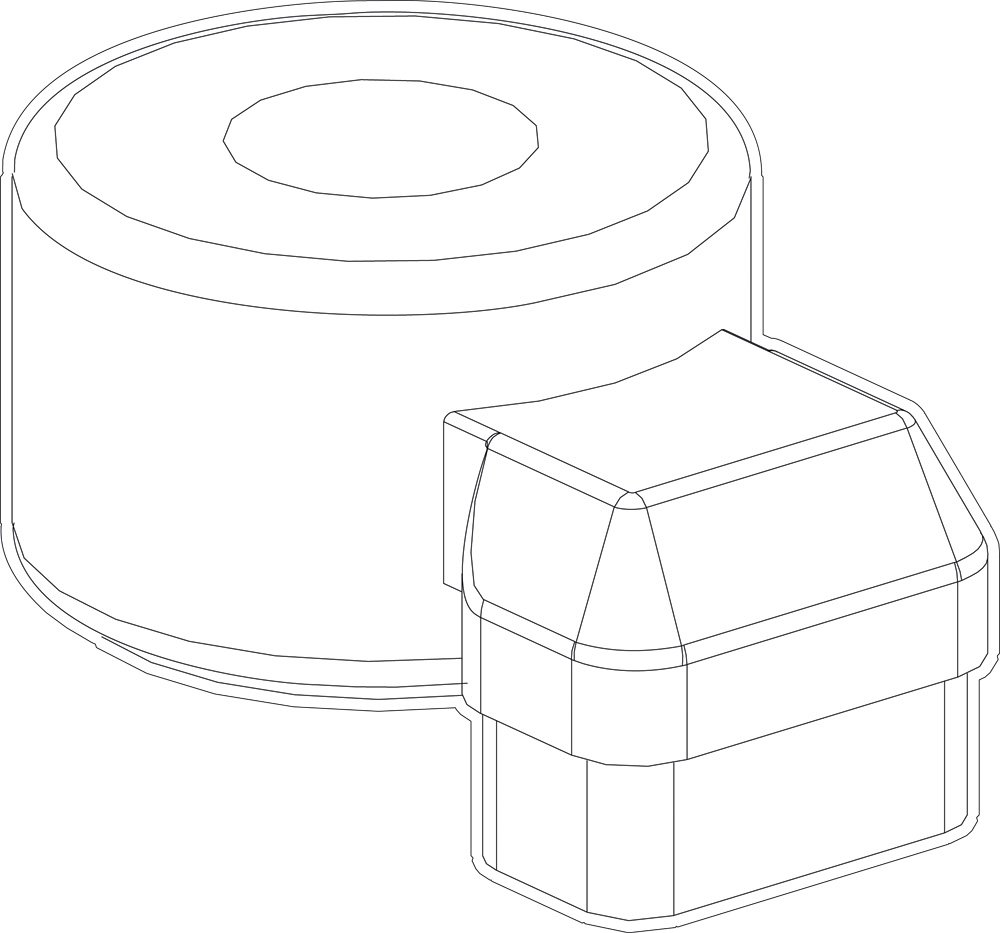

9	Spule EEV 8 738 206 631	39

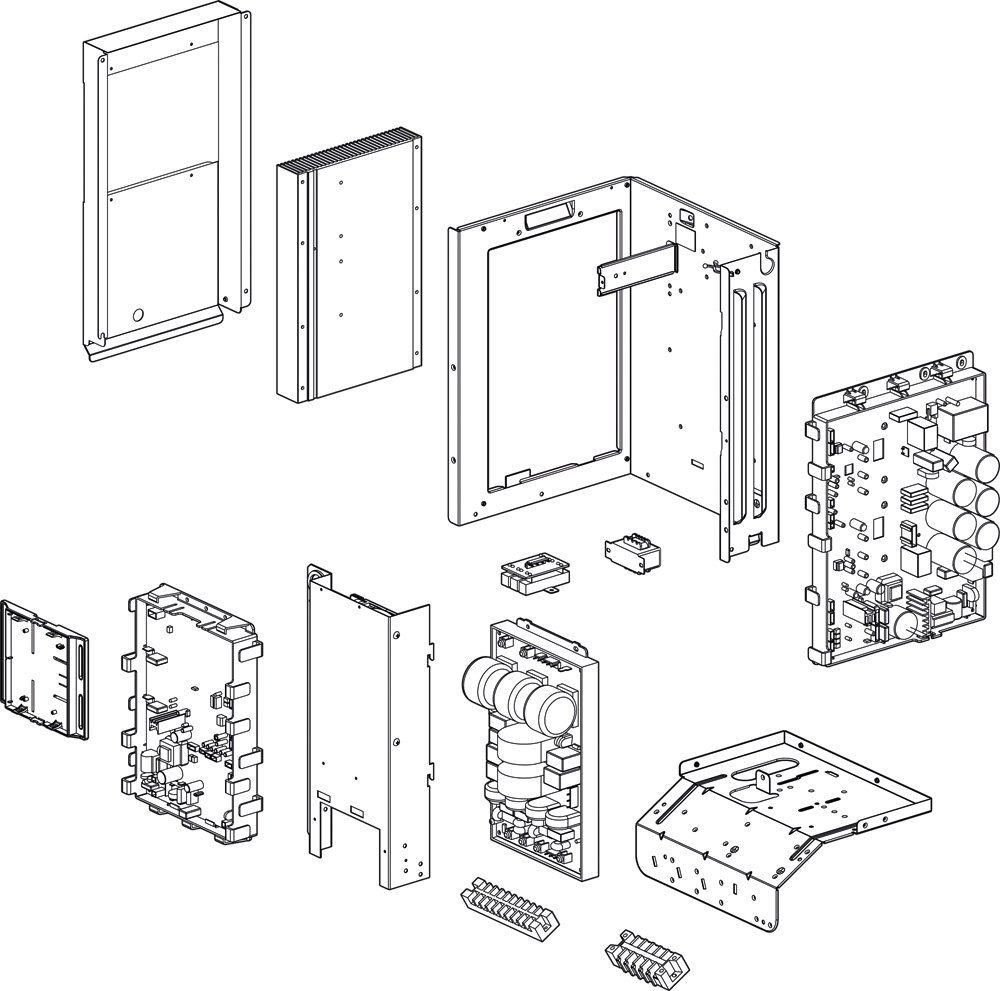

10	Steuergerät 11kW t 8 738 207 331	83
11	Spule 4-Wege-Ventil 8 738 206 799	33

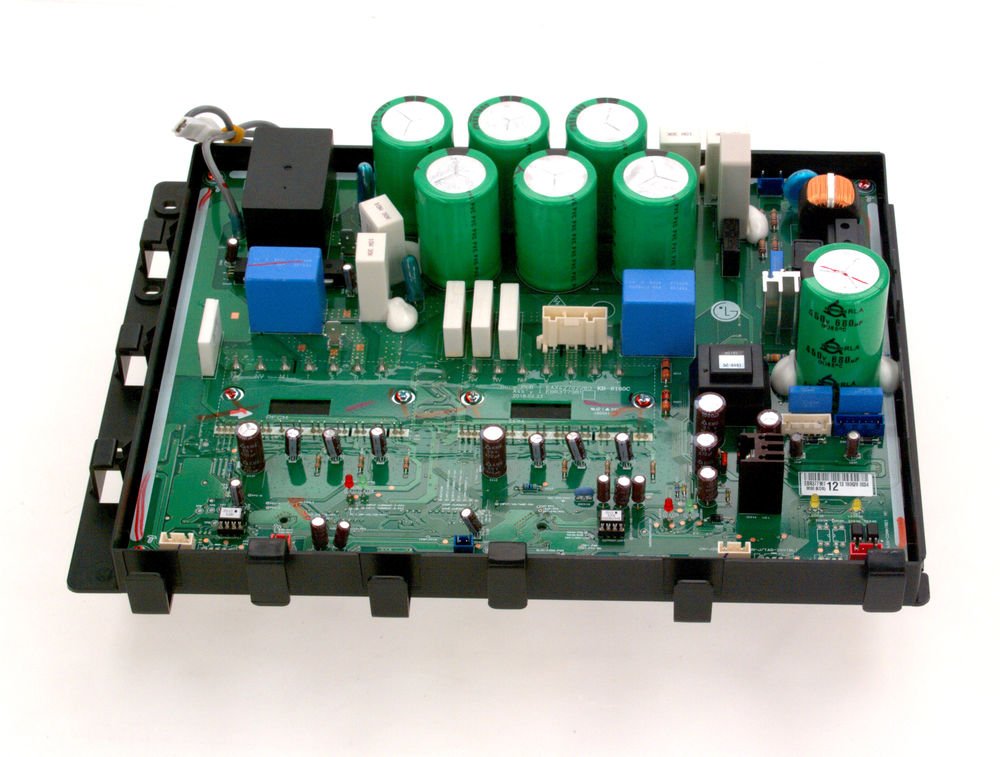

12	Leiterplatte INV 8 738 207 354	74

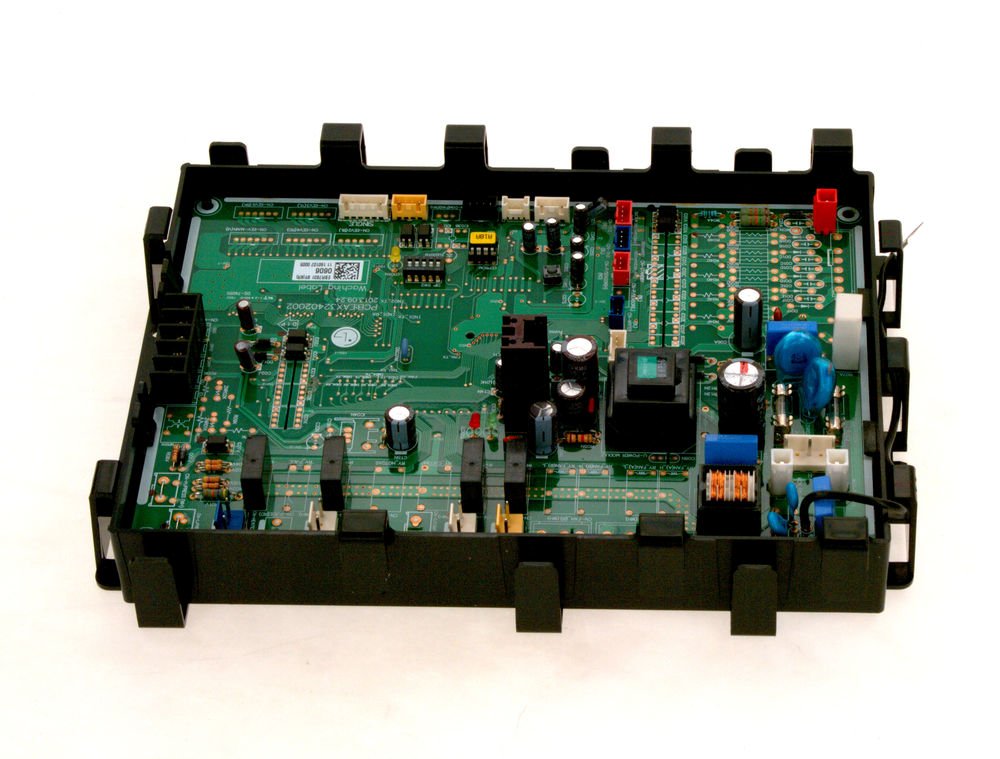

13	Leiterplatte 11kW t 8 738 206 650	50

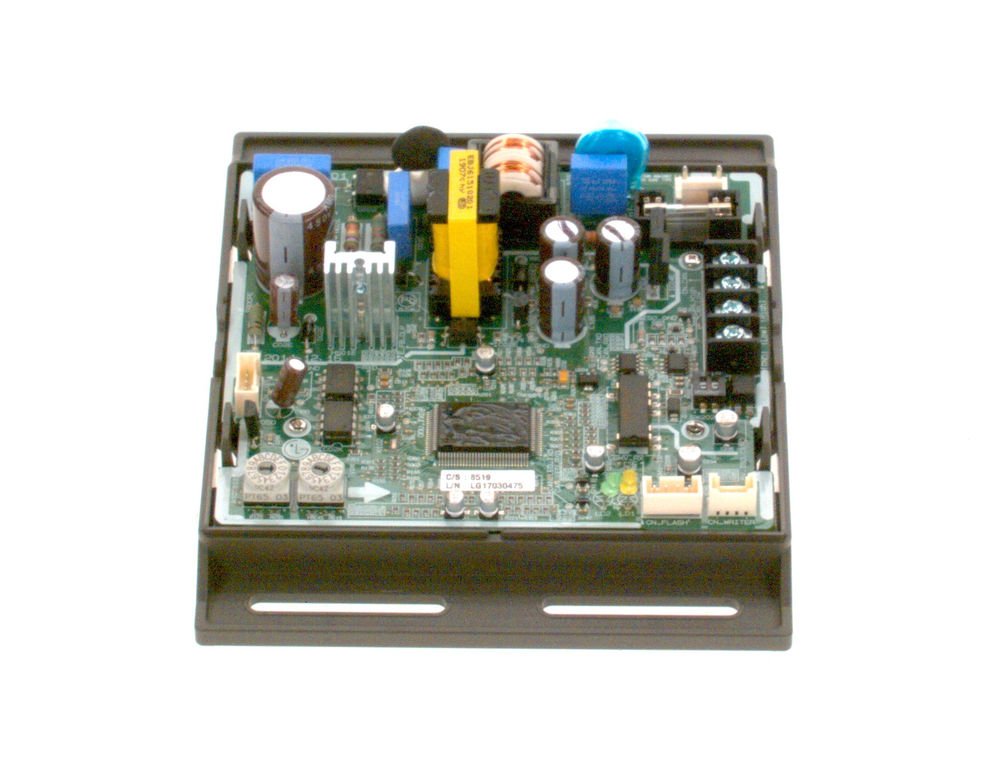

14	Leiterplatte CAN 8 738 207 355	54

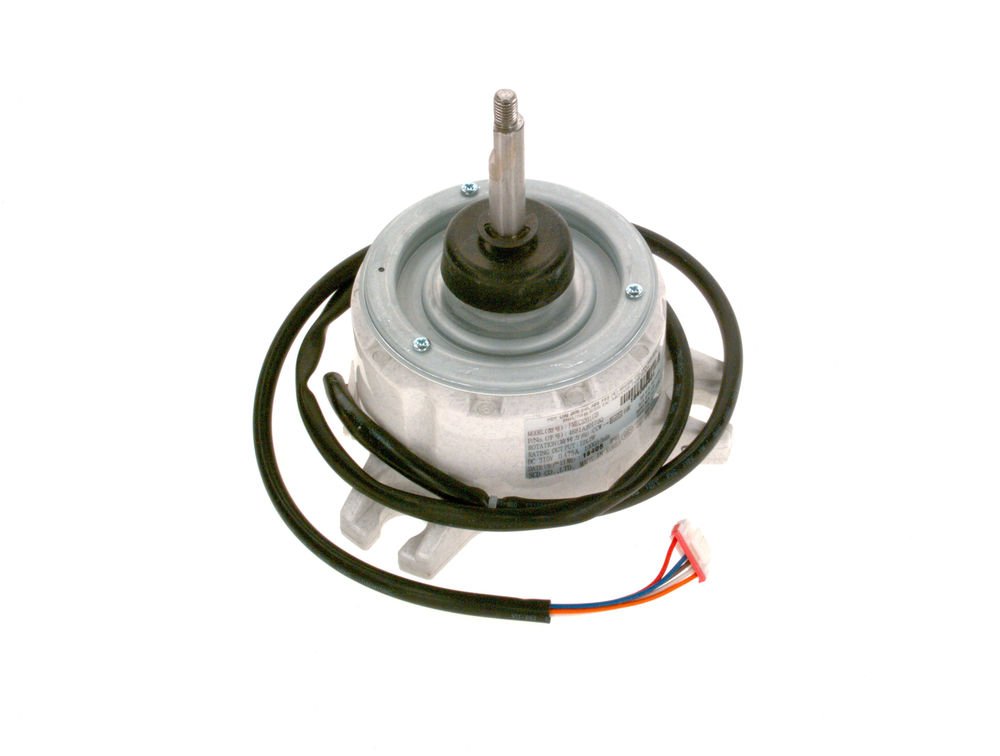

15	Gebläsemotor 8 738 206 632	55
16	Gebläsemotor 8 738 206 632	55

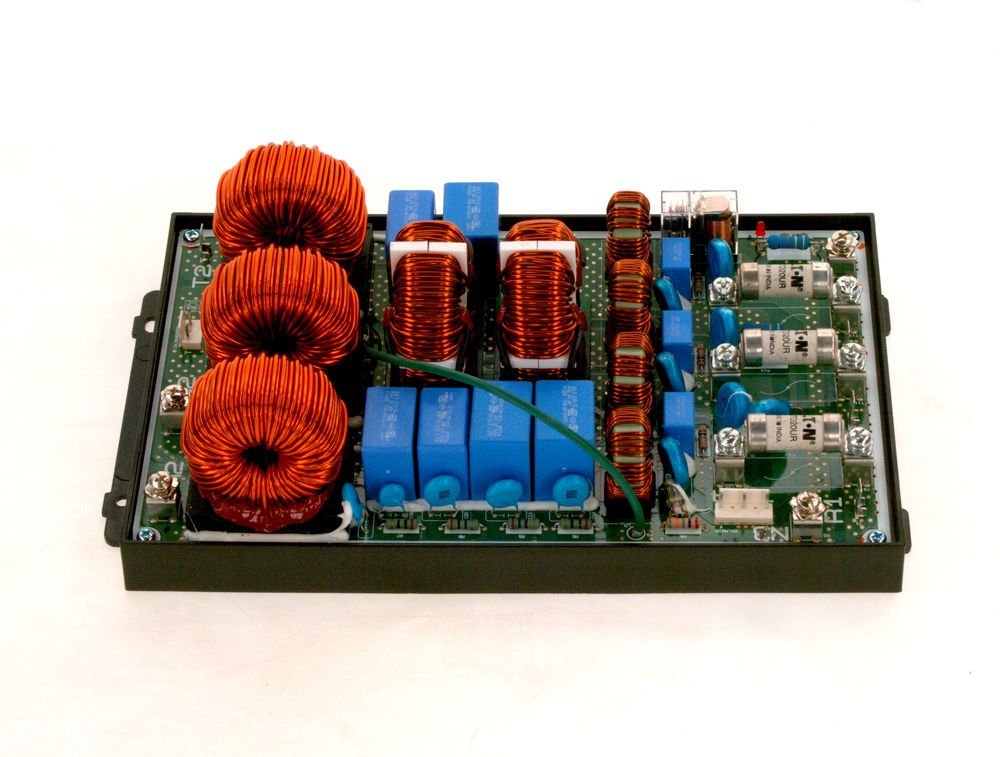

17	Entstörfilter 8 738 206 814	58

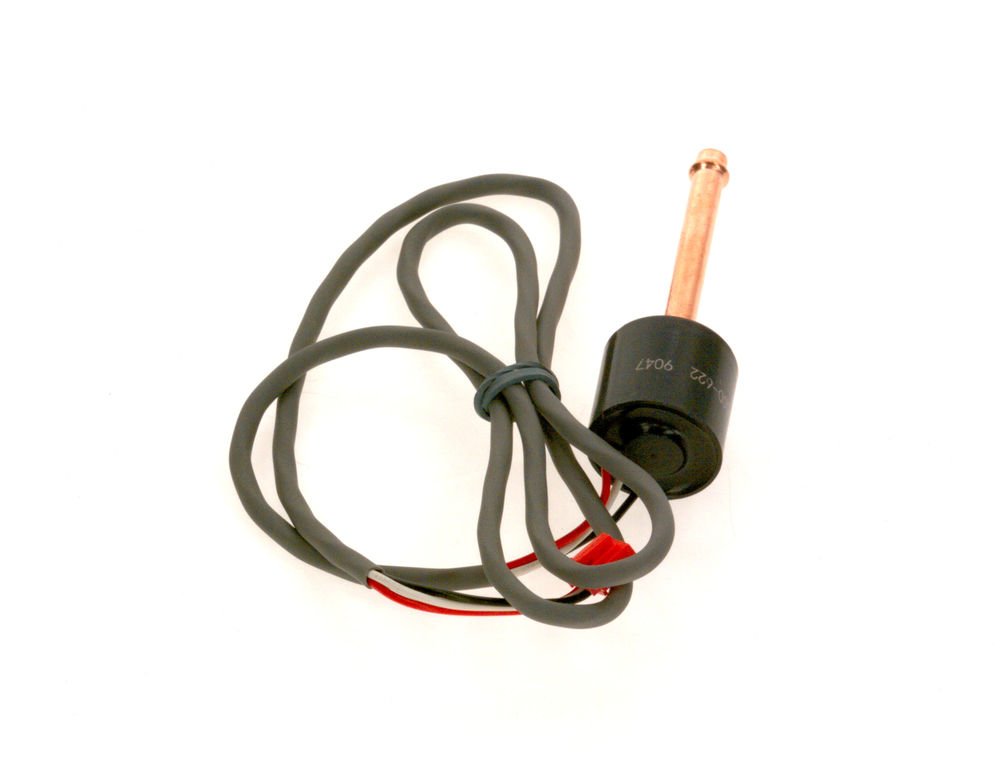

18	Druckwächter 8 738 208 919	53
19	Expansionsventil 8 738 208 901	41
20	Umschaltventil 8 738 208 899	50

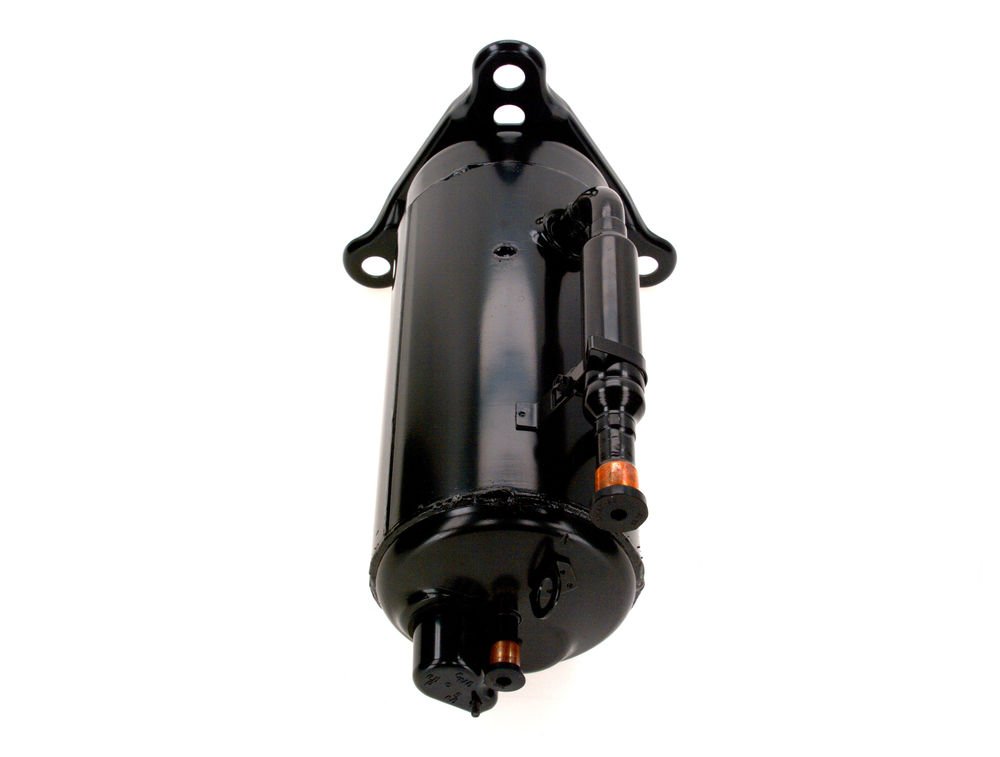

21	Kompressor set 12-15 kW 3 ph 8 738 208 923	76
22	Elektrisches Heizelement 2-15kW 8 738 208 921	44
23	Elektrisches Heizelement 12-15kW 8 738 208 922	41
24	Ventil 5-15 kW (l) 8 738 209 704	35
25	Ventil 5-15 kW (r) 8 738 209 705	41

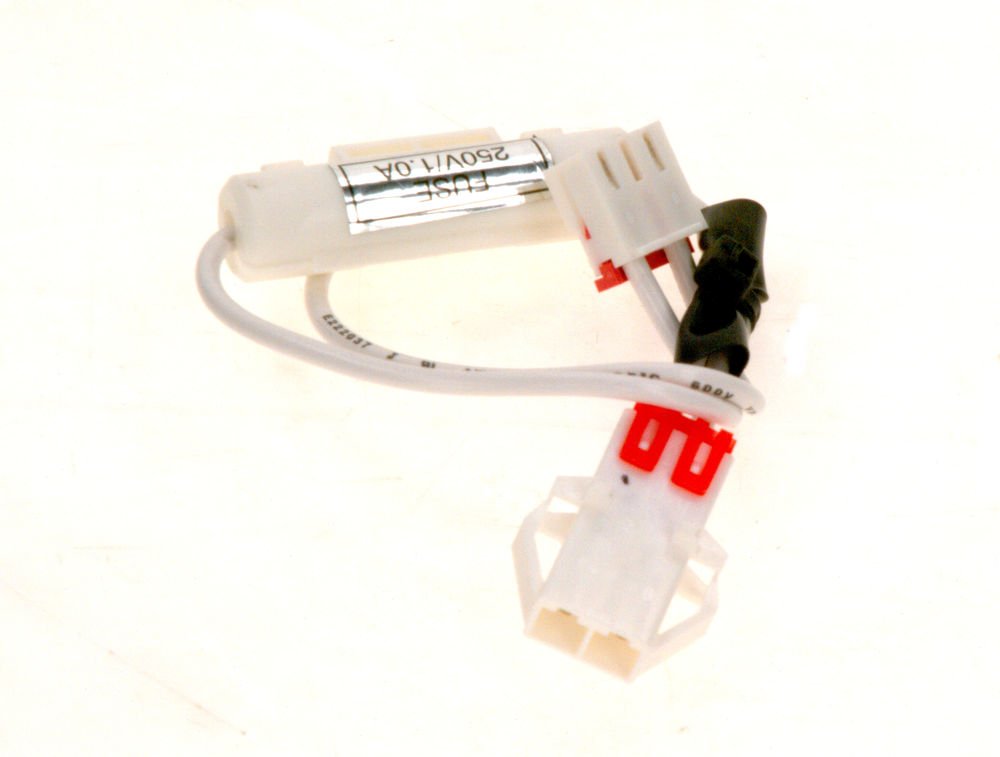

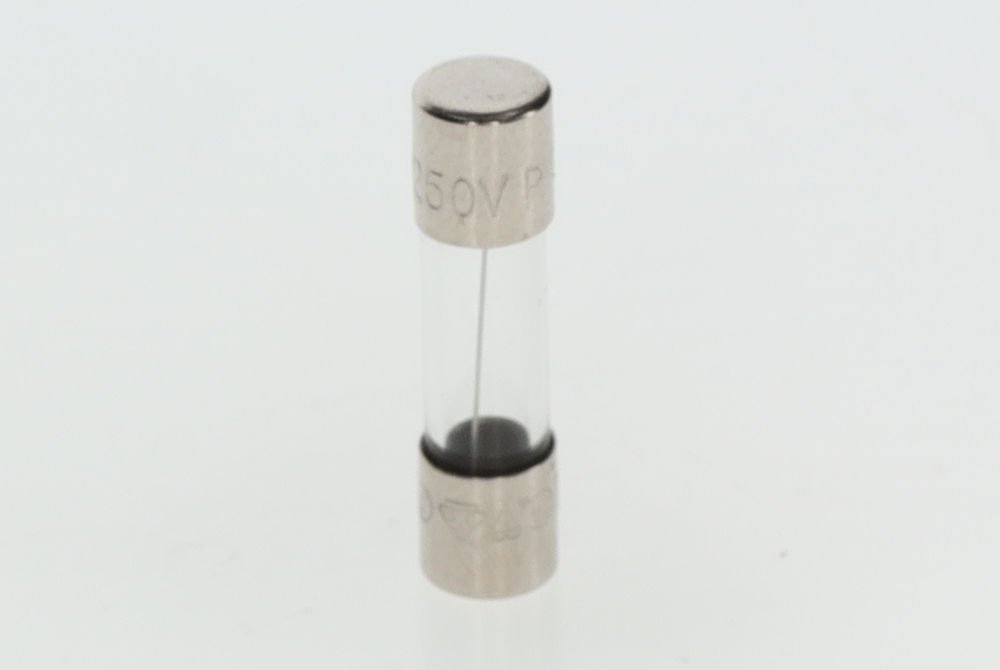

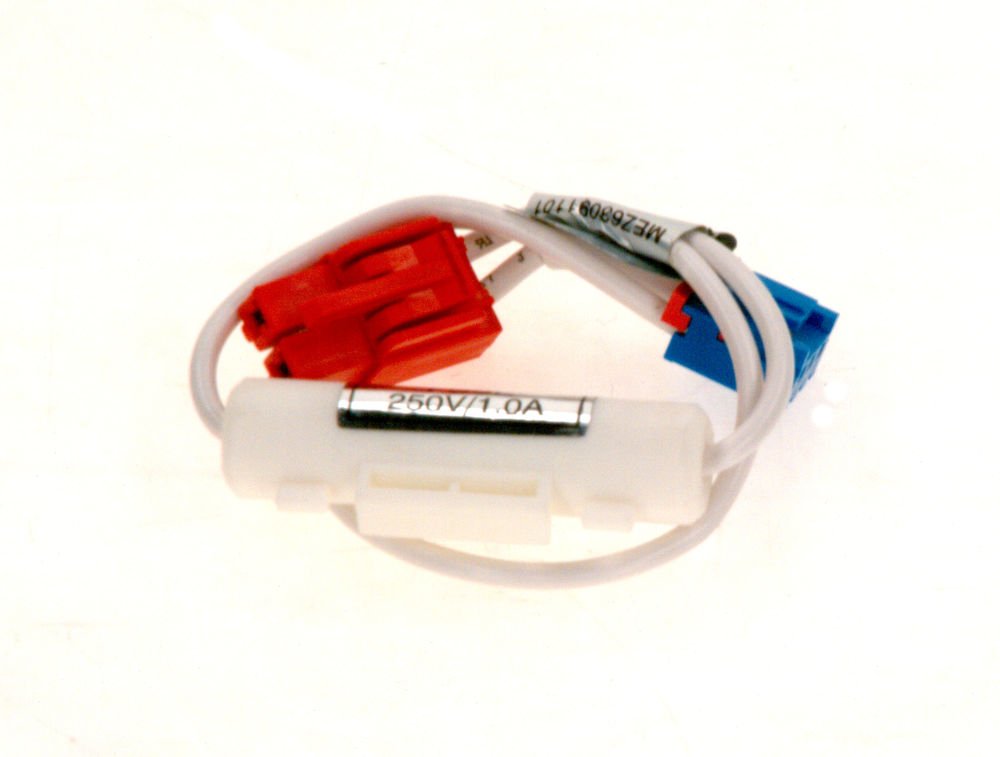

	Elektrische Sicherung 250V 3.15A 8 738 206 629	23

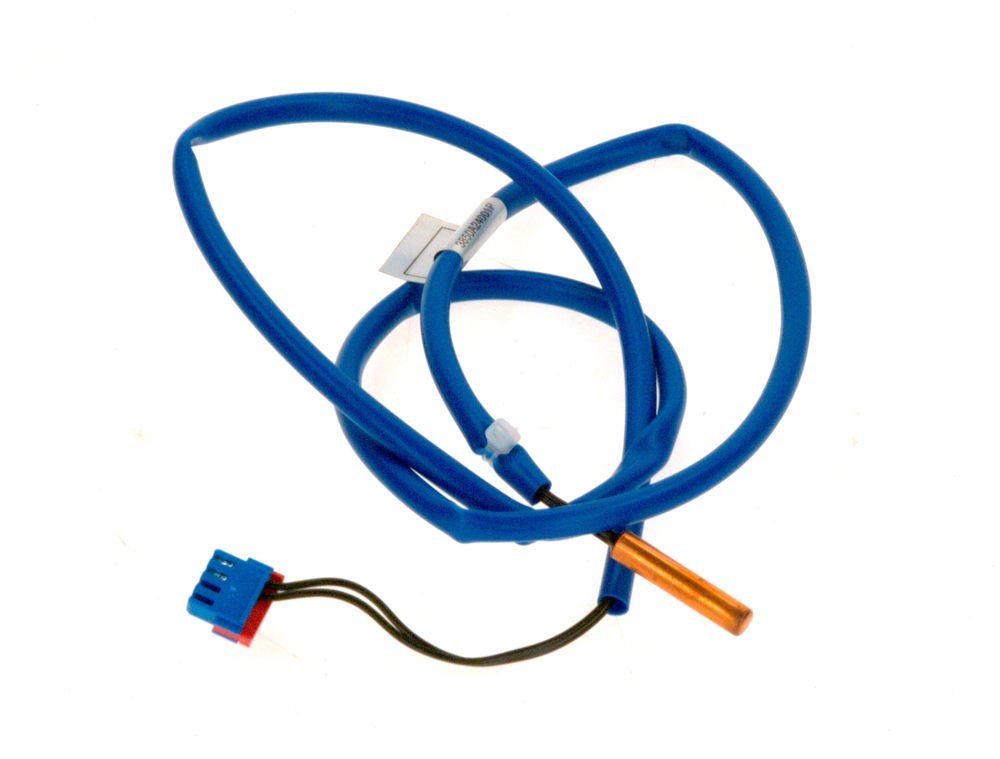

	Temperaturfühler NTC5 (TR8) 8 738 206 630	27

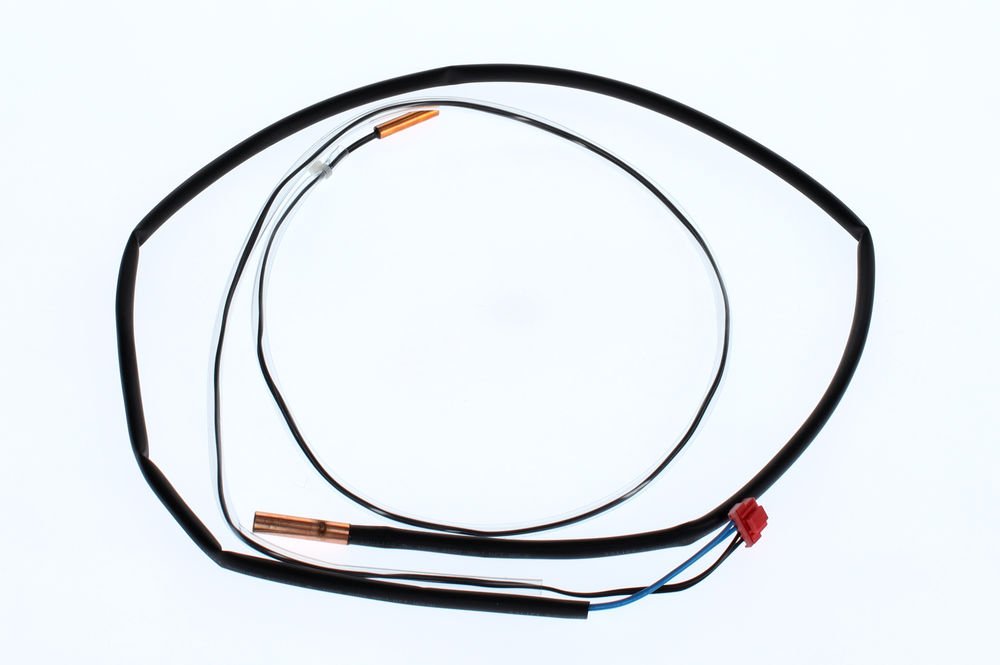

	Temperaturfühler NTC 5 & 200 (TR5&TR6) 8 738 206 656 Zweifachfühler TR5 & TR6	36
	Anschlusskabel Kondensatwannenheizung 8 738 207 346	31
	Anschlusskabel Kompressorsumpfheizung 8 738 207 347	32
	Anschlusskabel Bodenwannenheizung 8 738 207 350	38

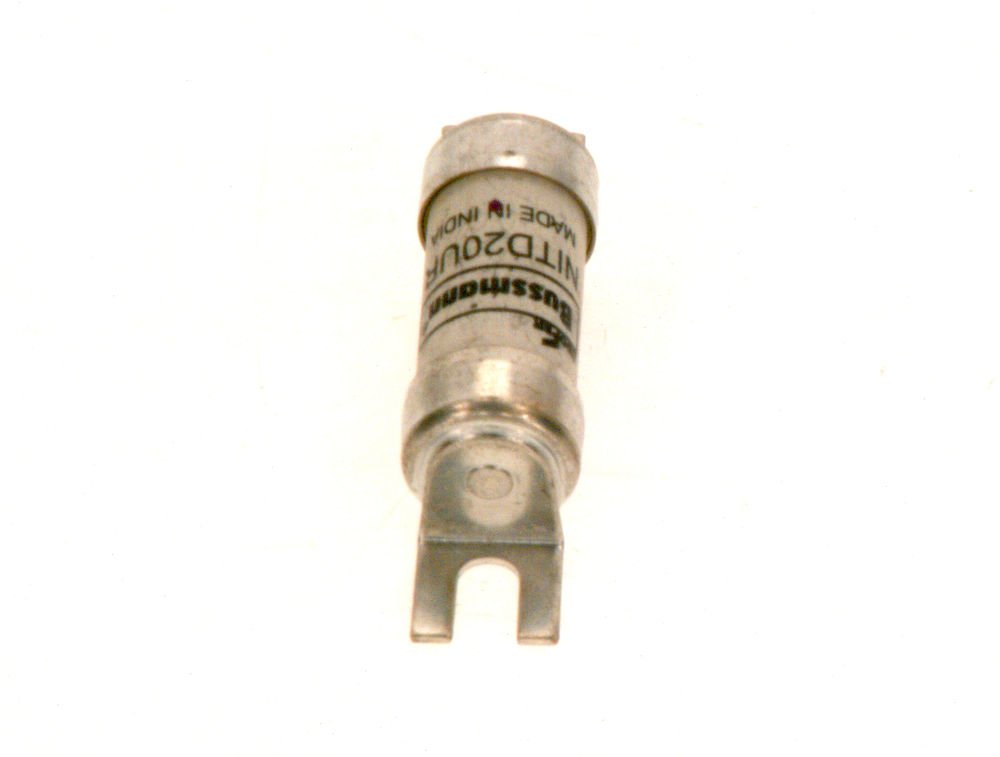

	Elektrische Sicherung 600V 20A 8 738 207 351	33
	Temperaturfühler NTC 10 & 5 (TL2&TR4) 8 738 207 352 Zweifachfühler TL2 & TR4	31

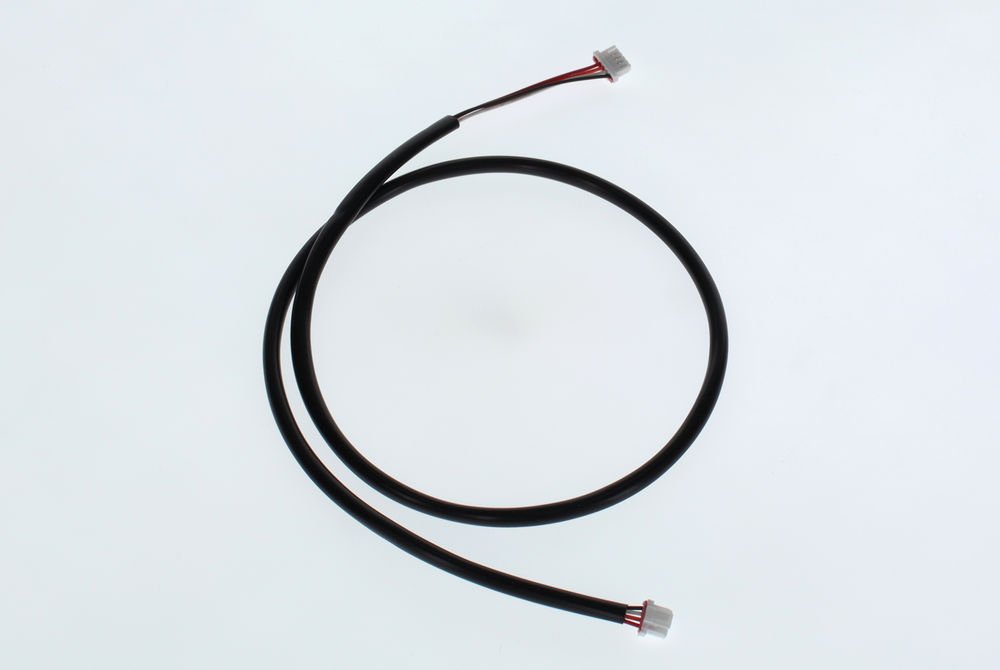

	Kabelbaum CAN-PCB -IDU 12-15kW 3ph 8 738 208 908	33
	Kabelbaum CAN-PCB -MAIN 2-15 kW 8 738 208 909	28
	Dämpfer- und Nippel-Set 11,13,15 8 738 208 912	27
