Das richtige Fundament für Ihre Wärmepumpe
Ein stabiles und fachgerecht errichtetes Fundament ist unerlässlich, damit die Außeneinheit Ihrer Wärmepumpe sicher, leise und langlebig betrieben werden kann. Dieser Ratgeber erklärt, warum die richtige Basis so wichtig ist, welche Bauweisen es gibt und was Sie bei der Planung beachten müssen. Zudem stellen wir den praktischen Fundament-Service von Bosch für Installateure vor.
Angebot unverbindlich anfragen!
Warum benötigt eine Wärmepumpe ein stabiles Fundament?
Die Außeneinheit einer Luft-Wasser-Wärmepumpe ist eine technische Anlage, die Vibrationen erzeugt und ein erhebliches Gewicht aufweist. Damit das Gerät sicher installiert werden kann, ist in den meisten Fällen ein solides Fundament notwendig. Das Wärmepumpen-Fundament erfüllt mehrere entscheidende Funktionen: Es sorgt für einen sicheren und waagerechten Stand der Anlage, was für einen störungsfreien Betrieb fundamental ist. Gleichzeitig leitet es die Schwingungen, die durch den Ventilator und den Kompressor entstehen, gezielt in den Boden ab. Dies verhindert, dass sich Vibrationen auf das Gebäude übertragen und dort von Bewohnern als störender Körperschall wahrgenommen werden.
Zudem dient das Fundament als erhöhtes Podest, um die Wärmepumpe vor Bodennässe, Laub, Schnee und Eis zu schützen. Fachlich unterscheidet man hier: Das Fundament sorgt für die Stabilität im Baugrund, während das Podest zur Erhöhung dient, um den nötigen Abstand zum Boden zu gewährleisten. Bei einem fachgerecht erstellten Betonfundament für eine Wärmepumpe werden diese beiden Funktionen idealerweise in einem Bauteil vereint.
Eine weitere wichtige Aufgabe ist die Ableitung des anfallenden Kondensats. Im Heizbetrieb entzieht die Wärmepumpe der Außenluft Wärme, wobei die Lamellen des Verdampfers abkühlen und Luftfeuchtigkeit kondensiert und gefriert. In regelmäßigen Abständen taut die Anlage den vereisten Verdampfer ab. Das Wasser muss kontrolliert abfließen können, ohne dass sich unter der Wärmepumpe eine Eisfläche bildet.
Material und Bauweise: Welches Fundament für die Wärmepumpe wählen?

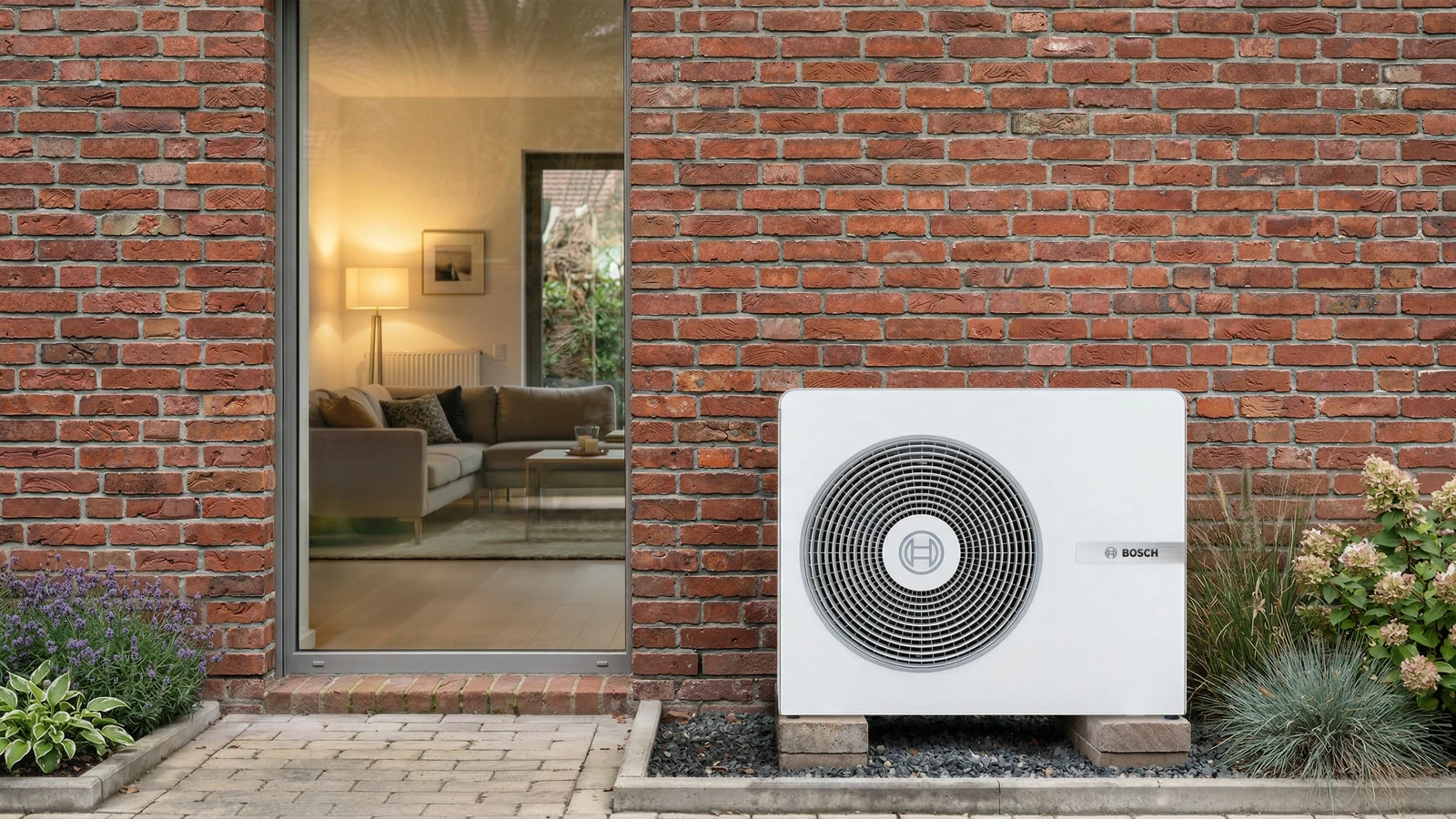

Klassisches Betonfundament (gegossen)

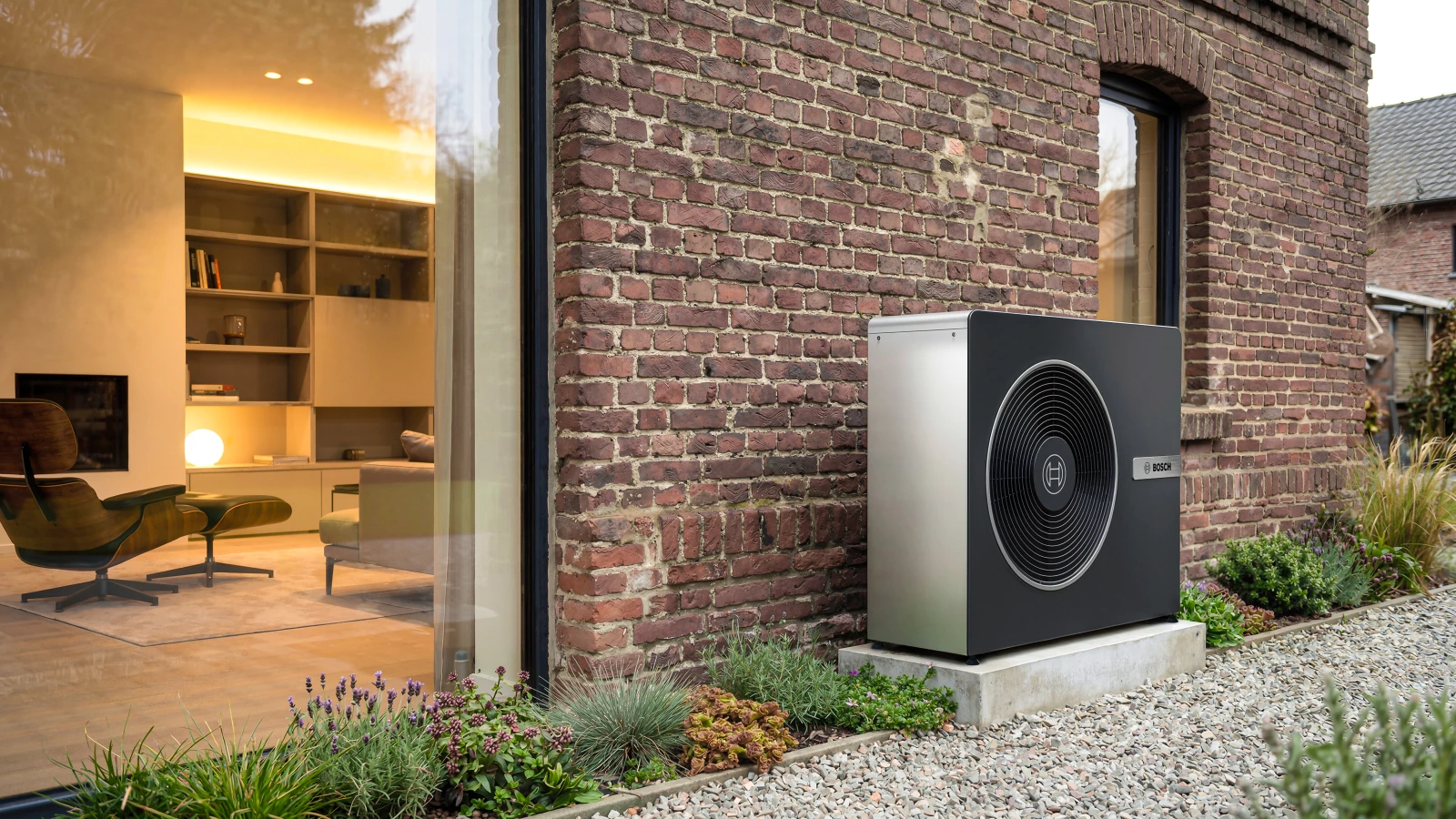

Ein gegossenes Betonfundament ist die robusteste Methode. Ein Fachbetrieb errichtet dabei direkt vor Ort eine frosttief gegründete, massive Betonplatte (Plattenfundament) oder zwei parallele Betonstreifen (Streifenfundament). Diese Bauweise bietet maximale Stabilität und Masse zur Aufnahme von Vibrationen. Da sie Fachwissen im Schalungs- und Betonbau erfordert, wird sie von Bau- oder Garten- und Landschaftsbauern ausgeführt. Der wesentliche Nachteil ist die notwendige Aushärtezeit: Frisch gegossener Beton muss je nach Witterung mehrere Tage bis Wochen trocknen, bevor die Wärmepumpe montiert werden kann. Dies verlängert die Installationsdauer und macht die Planung wetterabhängiger.
Fertigfundament (Betonsockel oder Kunststoff-System)
Für viele gängige Wärmepumpen-Modelle, wie die von Bosch, sind auch Fertigfundamente erhältlich. Diese werden auf einen vorbereiteten, frosttief gegründeten Untergrund gesetzt und bieten eine enorme Zeitersparnis, da Trocknungszeiten entfallen. Die Montage ist somit witterungsunabhängig möglich. Entscheidend ist, dass das vorgefertigte Fundament für das spezifische Gewicht und die Abmessungen Ihrer Wärmepumpe zugelassen ist.
- Massiver Betonsockel: Hierbei handelt es sich um einen schweren, monolithischen Betonsockel. Sein hohes Eigengewicht ist ideal zur Dämpfung von Körperschall und gewährleistet maximale Stabilität. Aufgrund des Gewichts erfordert die Platzierung jedoch oft einen gut zugänglichen Aufstellort. Herstellerspezifische Fundament-Sockel, wie die von Bosch, sind zudem exakt auf die Abmessungen und Montagepunkte der jeweiligen Wärmepumpen abgestimmt.
- Kunststoff-Fundament: Dieses bietet eine flexible Lösung, wenn der Aufstellort nur über enge Gartenwege oder steile Treppen erreichbar ist. Das Bosch Fertigfundament aus recyceltem, UV-beständigem Kunststoff besteht aus leichten Einzelteilen, die von einer Person transportiert und vor Ort einfach zusammengesetzt werden. Das modulare Konzept ermöglicht eine genaue Anpassung an die jeweilige Wärmepumpe durch Zusägen an den vorgesehenen Gravuren.
Das passende Fundament für Ihre neue Bosch Wärmepumpe?
Unsere Fertigfundamente sind exakt auf unsere Wärmepumpen-Modelle abgestimmt. Entdecken Sie jetzt die passende, hocheffiziente Wärmepumpe für Ihr Zuhause und finden Sie die perfekte Systemlösung mit Bosch.
Fundament für Wärmepumpen bauen: Arbeitsschritte
Option A: Betonfundament gießen
- Aushub und Gründung: Zuerst wird eine Grube bis in die frostfreie Tiefe von mindestens 80 cm ausgehoben, um das Fundament vor Schäden durch Bodenfrost zu schützen.
- Tragschicht erstellen: Auf den Boden der Grube kommt eine circa 15 bis 20 cm dicke Schicht aus verdichtetem Schotter oder Kies. Diese dient als Drainage und stabile Basis.
- Schalung und Leerrohre: Eine Holzschalung gibt der späteren Betonplatte ihre Form. Innerhalb dieser werden Leerrohre für Anschlussleitungen und Kondensatablauf exakt positioniert.
- Betonieren: Die Schalung wird mit Beton gefüllt, verdichtet und die Oberfläche absolut waagerecht und glatt abgezogen.
- Aushärtezeit: Der Beton muss nun je nach Witterung mehrere Tage bis Wochen aushärten, bevor die Wärmepumpe montiert werden kann.

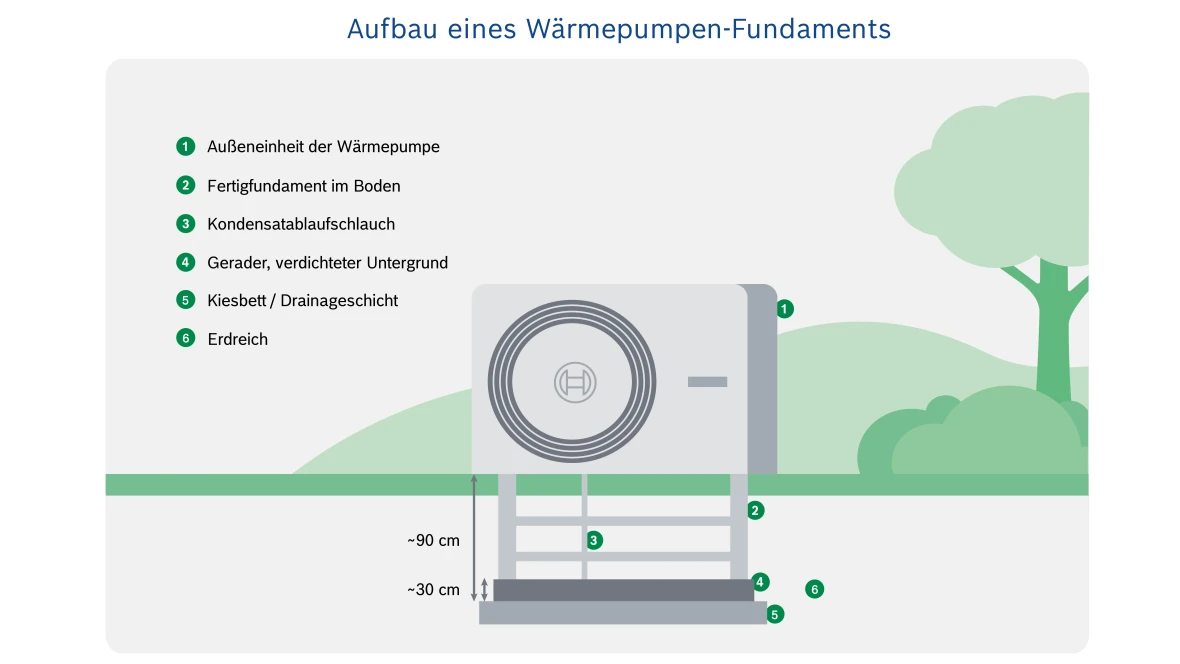

Option B: Fertigfundament setzen
- Aushub und Gründung: Identisch zur klassischen Methode wird eine Grube in Frosttiefe ausgehoben, die etwas größer ist als die Wärmepumpe.
- Tragschicht erstellen: Auch hier wird eine dicke Schicht aus Kies oder Schotter als tragfähiger und ebener Untergrund erstellt und sorgfältig verdichtet.
- Fertigfundament platzieren: Der vorgefertigte Sockel wird auf die vorbereitete Tragschicht gesetzt, exakt ausgerichtet und ist sofort belastbar. Die Montage und Verankerung der Wärmepumpe kann direkt im Anschluss erfolgen.

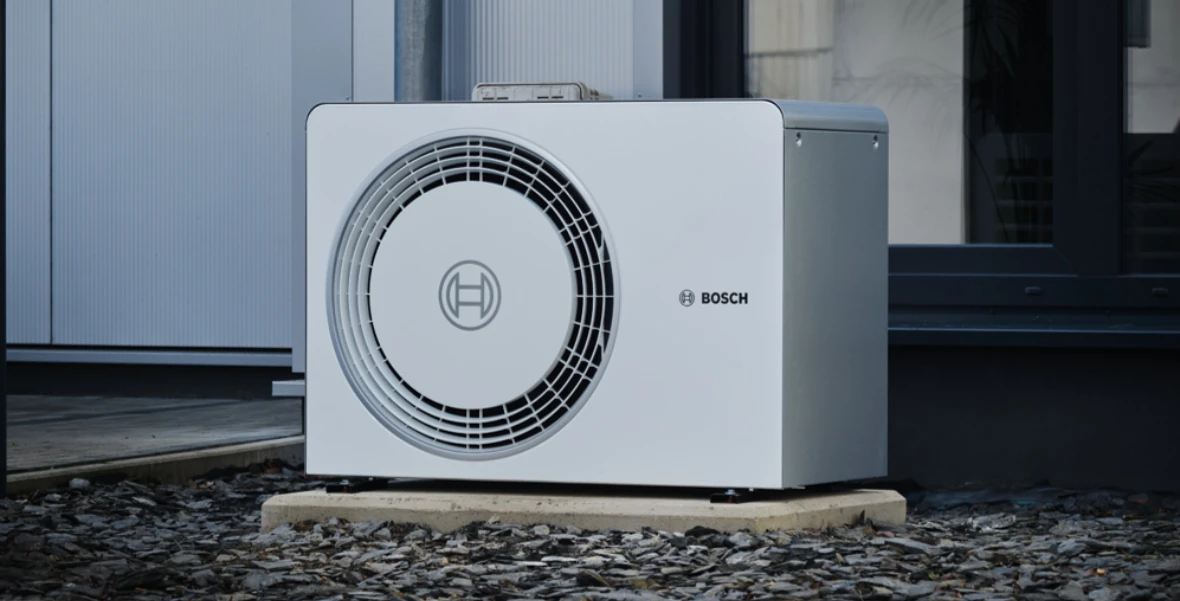

Der Bosch Fundament-Service: Die perfekte Basis, einfach gemacht
Die Planung und Errichtung eines Fundaments erfordert Sorgfalt und Fachwissen. Um den Installationsprozess zu vereinfachen, bietet Bosch einen Fundament-Service an, der Ihrem Wärmepumpen-Fachpartner das Leben leichter macht und viel Zeit erspart. Der Installateur kann auf maßgeschneiderte Fertigfundamente zurückgreifen, die exakt für die Bosch Modelle konzipiert wurden. Die Wärmepumpe muss lediglich auf das Fundament gesetzt und verschraubt werden. Bei Bedarf übernehmen unsere spezialisierten Partner nicht nur die Lieferung und Platzierung der passgenauen Fundamente, sondern auch alle notwendigen Vorarbeiten, wie das Ausheben der Grube und das Anlegen der Kiesschicht. Dies stellt sicher, dass sich der Heizungsbauer voll und ganz auf die Installation Ihrer neuen Bosch Wärmepumpe konzentrieren kann.
Jetzt Installateur finden!

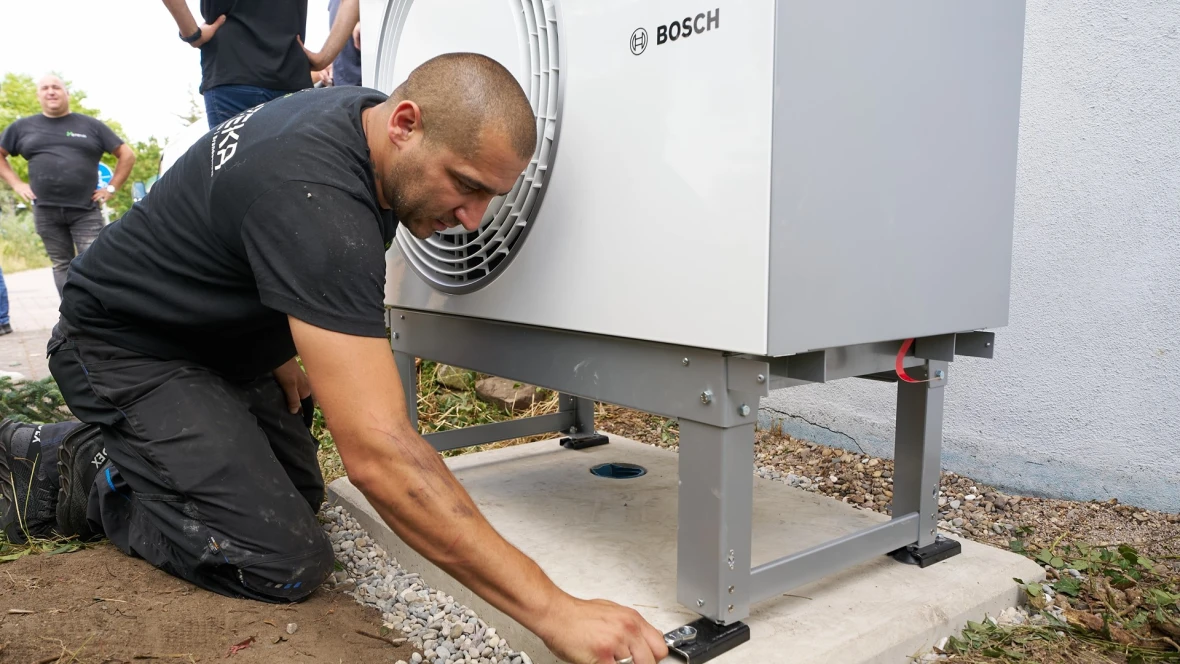

Ein Installateur platziert und befestigt die Außeneinheit einer Luft-Wasser-Wärmepumpe von Bosch auf einem Fertigfundament mit speziellem Montagesockel.

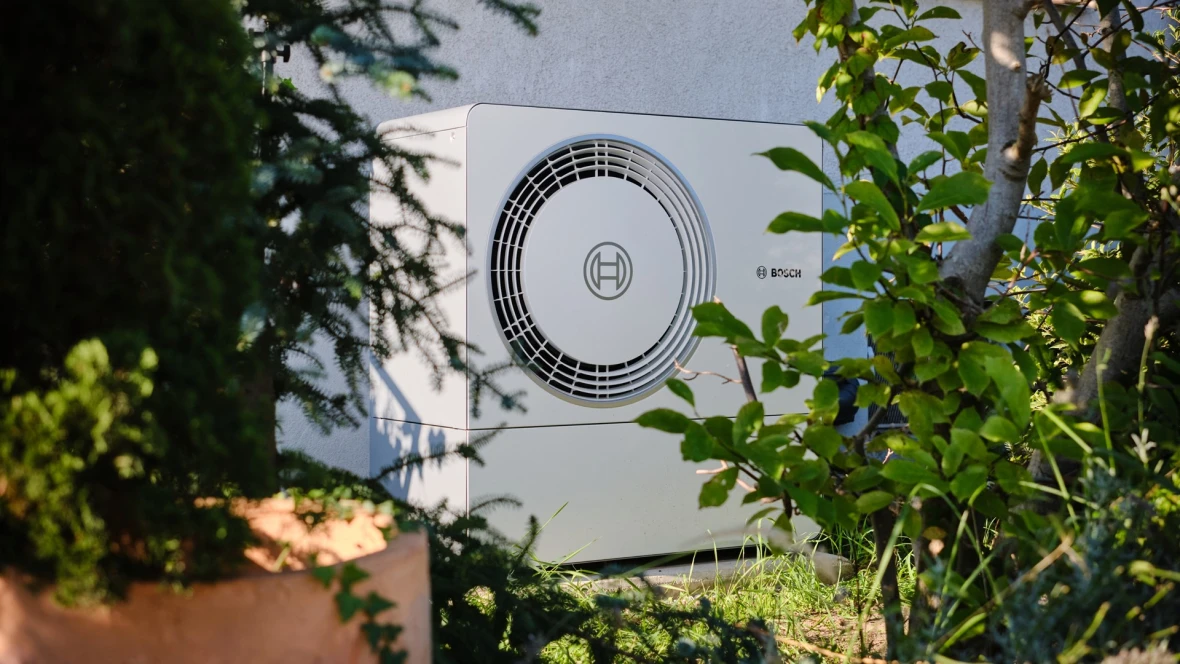

Video-Referenzbeispiel: Wärmewende auf starkem Fundament
Heizungsmodernisierung eines Einfamilienhauses mit der Bosch Luft-Wasser-Wärmepumpe Compress 6800i AW. Die Errichtung eines professionellen Fundaments für die Wärmepumpen- Außeneinheit erfolgte Hand in Hand mit dem Bosch Fundament Service.
Die richtige Größe und Höhe für das Wärmepumpen-Fundament
Die Abmessungen des Fundaments hängen direkt von der Größe und dem Gewicht der Außeneinheit Ihrer Wärmepumpe ab. Als Faustregel gilt, dass das Fundament an allen Seiten mindestens 10 bis 20 Zentimeter über die Grundfläche des Außengeräts hinausragen sollte. Dies gewährleistet ausreichend Stabilität und bietet genügend Platz für Montagearbeiten. Die exakten Maße entnehmen Sie den technischen Datenblättern des Herstellers. Ein kompetenter Fachpartner, wie die von Bosch zertifizierten Installateure, plant die Größe präzise anhand des gewählten Modells. Das Fundament ist dabei immer exakt auf das Außengerät abgestimmt.
Die Höhe des Fundaments ist ebenfalls ein entscheidender Faktor. Eine Mindesthöhe von 10 bis 20 Zentimetern über dem umliegenden Bodenniveau ist empfehlenswert, um die Anlage vor Oberflächenwasser und Verschmutzung zu schützen. In Regionen mit hohem Schneefall sollte das Fundament so hoch sein, dass die untere Kante der Wärmepumpe auch bei maximaler Schneehöhe frei bleibt. So wird sichergestellt, dass die Luftzufuhr nicht blockiert wird und die Anlage effizient arbeiten kann.
Wenn eine größere Bodenfreiheit erforderlich ist, kann die Wärmepumpe auf einem Podest aufgestellt werden. Der Montagesockel zur Ergänzung für das Wärmepumpen-Außengerät von Bosch hat eine Erhöhung von 40 cm. Die Konstruktion ist aus verzinktem Stahl gefertigt und schützt vor Bodenunebenheiten, Schneeansammlungen und erleichtert Wartungsarbeiten. Er wird nicht lose aufgestellt, sondern fest auf einem darunter liegenden Fundament verankert.
Fachgerechte Befestigung und Ausrichtung des Fundaments
Mit diesen finalen Montageschritten stellt der Fachbetrieb sicher, dass Ihre Anlage für einen langlebigen Betrieb optimal gesichert ist:
- Feste Verankerung am Boden: Die Wärmepumpe wird immer mit robusten Schrauben fest auf dem Fundament verankert. Dies fixiert das Gerät und schützt es vor Vibrationen und starken Windlasten, insbesondere bei Dachinstallationen.
- Präzise Ausrichtung: Mithilfe von verstellbaren Fußschrauben richtet der Installateur das Gerät exakt waagerecht aus. Das gewährleistet einen ruhigen, verschleißarmen Betrieb und vermeidet störende Geräusche.
Der richtige Umgang mit Kondensat am Fundament
Das anfallende Kondenswasser muss sicher vom Fundament und vom Gebäude weggeleitet werden. Eine einfache und effektive Lösung ist eine Kiesschicht oder ein Schotterbett rund um das Fundament, in dem das Wasser versickern kann. Dies wird auch als Sickergrube bezeichnet. Die Größe dieser Sickerfläche sollte ausreichend dimensioniert sein, um auch größere Mengen Tauwasser aufzunehmen. Alternativ kann das Kondensat über ein in das Fundament integriertes Rohr direkt in einen Regenwasserkanal oder eine Drainage geleitet werden. Hierbei sind die örtlichen Vorschriften der Gemeinde zu beachten. Eine unsachgemäße Kondensatableitung kann zu Feuchtigkeitsschäden am Gebäude oder zur Bildung von Eisflächen im Winter führen.
Was kostet ein Fundament für eine Wärmepumpe?
Die Kosten für ein fachgerecht erstelltes Fundament hängen von der gewählten Methode, der Größe und den örtlichen Gegebenheiten ab. Generell setzen sich die Kosten aus Material und Arbeitsstunden des ausführenden Fachbetriebs zusammen. Ein vor Ort gegossenes Betonfundament ist aufgrund des hohen manuellen Aufwands für Schalung und Betonage meist die kostenintensivste Variante. Ein Fertigfundament ist hingegen oft die wirtschaftlichere und besser planbare Lösung. Zwar fallen hier feste Produktpreise für den Sockel an, doch die Kosten für die Installation sind durch den deutlich geringeren Arbeitsaufwand niedriger. Dies führt in der Gesamtkalkulation häufig zu einem Preisvorteil.
Kann ich eine Wärmepumpe ohne Fundament installieren?
Das hängt von der Bauart der Wärmepumpe ab. Monoblock-Wärmepumpen, bei denen sich die gesamte Technik in der Außeneinheit befindet, benötigen grundsätzlich ein massives, tragfähiges Fundament. Anders sieht es oft bei
Splitgeräten aus. Bei diesen ist die Außeneinheit deutlich kleiner und leichter, da sich schwere Bauteile wie der Kompressor in der Inneneinheit befinden. Für diese leichteren Split-Wärmepumpen ist ein Betonfundament häufig nicht zwingend erforderlich. Dennoch dürfen sie nicht direkt auf unbefestigtem Boden wie Rasen oder Erde aufgestellt werden. Sie benötigen immer eine
stabile und waagerechte Montagebasis, um einen sicheren Stand zu gewährleisten und Vibrationen zu minimieren.
Gängige Lösungen hierfür sind:
- Eine Montage an der Hauswand mittels stabiler Wandkonsolen. Dies ist eine Halterung, die an der Wand befestigt ist und die Wärmepumpe in die Luft hebt.
- Die Aufstellung auf speziellen Bodenkonsolen. Diese dienen als erhöhte Plattform (Podest) und heben die Wärmepumpe vom Boden ab.
Die Entscheidung, welche Befestigungsart geeignet ist, sollte immer ein Fachbetrieb nach Prüfung der Gegebenheiten vor Ort treffen.
FAQ zum Thema Fundament für Wärmepumpen
Welche Rolle spielt die Statik des Bodens?
Welche Rolle spielt die Statik des Bodens?
Die Tragfähigkeit des Bodens ist entscheidend. Auf sehr weichen oder aufgeschütteten Böden kann eine tiefere Gründung oder eine größere Fundamentplatte notwendig sein, um ein Absacken zu verhindern. Ein Fachmann kann die Bodenbeschaffenheit beurteilen und die notwendigen Maßnahmen empfehlen.
Muss ich das Fundament genehmigen lassen?
Muss ich das Fundament genehmigen lassen?
In der Regel ist für ein Fundament dieser Größe keine Baugenehmigung erforderlich. Es ist jedoch immer ratsam, sich vorab beim örtlichen Bauamt über die geltenden Vorschriften, insbesondere bezüglich des Grenzabstands zum Nachbargrundstück, zu informieren. Jedoch sollten Sie sich informieren, ob Sie Genehmigung für die Wärmepumpe benötigen.
Kann ich eine Wärmepumpe auch auf einer Terrasse aufstellen?
Kann ich eine Wärmepumpe auch auf einer Terrasse aufstellen?
Die Aufstellung einer Luftwärmepumpe auf einer stabilen, tragfähigen Terrasse oder einem Balkon ist möglich, sofern die Statik dies zulässt und eine wirksame Schallentkopplung zum Gebäude erfolgt. Spezielle Schwingungsdämpfer unter dem Gerät sind hierbei unerlässlich. Ein Statiker sollte die Tragfähigkeit prüfen.
Wie lange muss ein Betonfundament aushärten?
Wie lange muss ein Betonfundament aushärten?
Ein frisch gegossenes Betonfundament sollte je nach Witterung und Betonsorte mindestens eine Woche aushärten, bevor die Wärmepumpe darauf montiert wird. Die volle Belastbarkeit erreicht der Beton nach etwa 28 Tagen. Beachten Sie hierzu die Angaben des Betonherstellers.
Was passiert, wenn das Fundament nicht waagerecht ist?
Was passiert, wenn das Fundament nicht waagerecht ist?
Ein schiefes Fundament kann zu einer ungleichmäßigen Belastung der Bauteile der Wärmepumpe führen. Dies erhöht den Verschleiß von Lagern (Maschinenelementen) und anderen beweglichen Teilen und kann die Lebensdauer der Anlage verkürzen. Zudem kann es die Effizienz beeinträchtigen und die Geräuschentwicklung erhöhen.
Kann ich ein Fundament für die Wärmepumpe selber bauen?
Kann ich ein Fundament für die Wärmepumpe selber bauen?
Die Errichtung eines Betonfundaments ist in Eigenbau möglich, erfordert aber viel Fachwissen und eine präzise Bauanleitung. Fehler bei der Gründung, der Statik oder der Ausrichtung können zu teuren Schäden an der Wärmepumpe und zu störenden Vibrationen führen. Angesichts dieser Risiken ist die Beauftragung eines Fachbetriebs die deutlich sicherere Variante. Hinzu kommt, dass der Verlust der Herstellergarantie eines der größten finanziellen Risiken beim Eigenbau und bei der Selbstinstallation einer Wärmepumpe ist.
Wie tief muss ein Fundament für eine Wärmepumpe sein?
Wie tief muss ein Fundament für eine Wärmepumpe sein?
Das Fundament muss mindestens 80 bis 90 cm tief sein, um die in Deutschland übliche Frostgrenze zu unterschreiten. Diese frosttiefe Gründung ist entscheidend: Sie verhindert, dass gefrierendes Wasser im Boden (Frosthub) das Fundament anhebt, was zu einer Schiefstellung der Anlage und zu Schäden führen könnte.
